6.2.6  绘制台阶

1）单击“图层”工具条的“图层控制”下拉列表框，单击“立面阳台”前的图标，使其变暗处于关闭状态，单击“轴线”“轴线文字”前的图标，使其变亮处于打开状态。

2）单击“图层”工具条的“图层控制”下拉列表框，将“立面分界线”置为当前层。

3）利用“直线”命令，依次捕捉H1与V2的交点为起点，H1与V5的交点为终点绘制直线，绘制结果如图6-62所示。

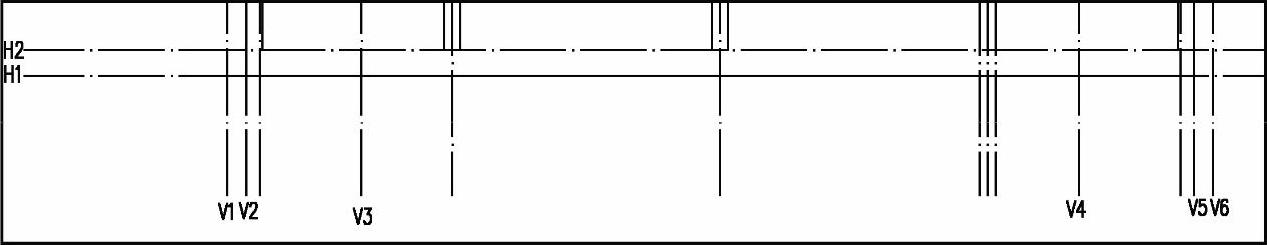

图6-62 台阶线的绘制

4）利用“偏移”命令将前一步绘制的直线依次向上偏移157、157、157，偏移结果如图6-63所示。关闭轴线层，图6-64所示为绘制完成的柱、阳台和台阶的立面效果。

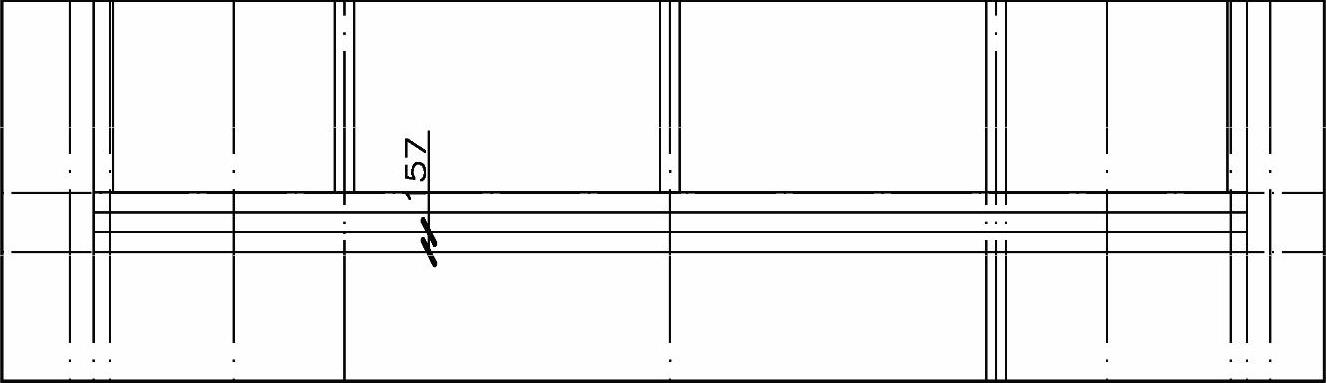

图6-63 台阶线的偏移

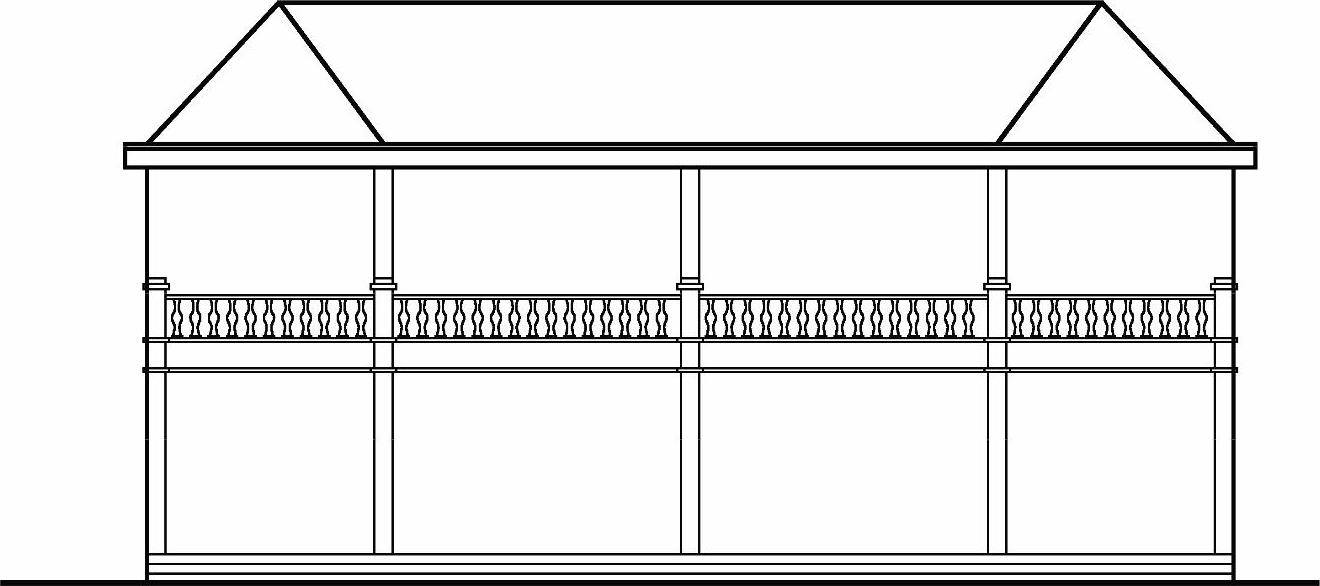

图6-64 绘制完成的柱、阳台和台阶的立面效果
