10.2.4  给水平面图的注释

绘制好教学楼首层平面图内的所有给水管线及给水设备后，对给水平面图内的相关内容进行文字标注，包括给水立管名称标注、给水管管径标注、图名标注等。

1）在“图层”下拉列表框中，选择“标注”图层为当前图层。

2）执行“多行文字”命令（MT），选择文字样式为“图内文字”，对平面图中的4根给水立管进行名称及管径标注；执行“直线”命令（L），在文字处分别绘制指引线至给水立管，如图10-26所示。

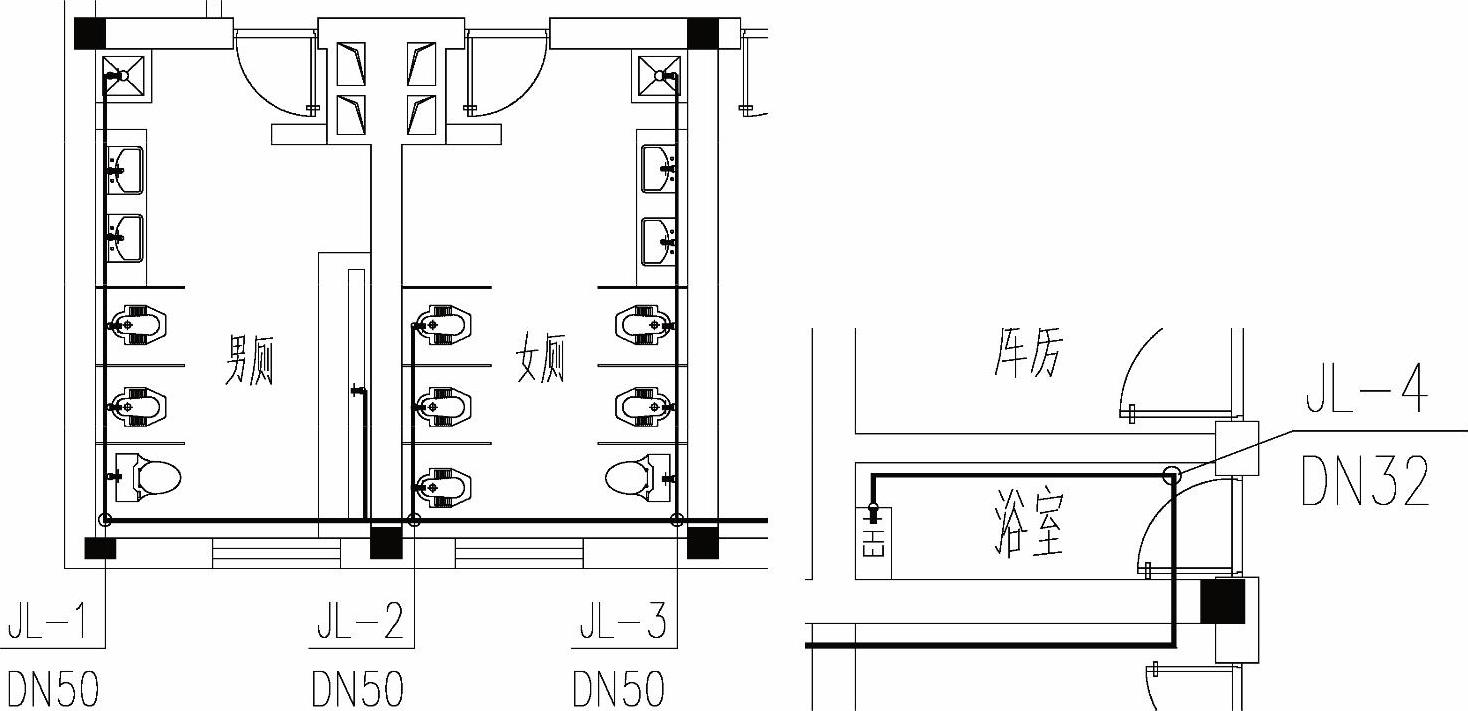

图10-26 对给水立管进行文字标注

3）根据同样的方法，执行“多行文字”命令（MT），对其他管道进行管径的标注，然后在水井处进行相应的文字注释，效果如图10-27所示。

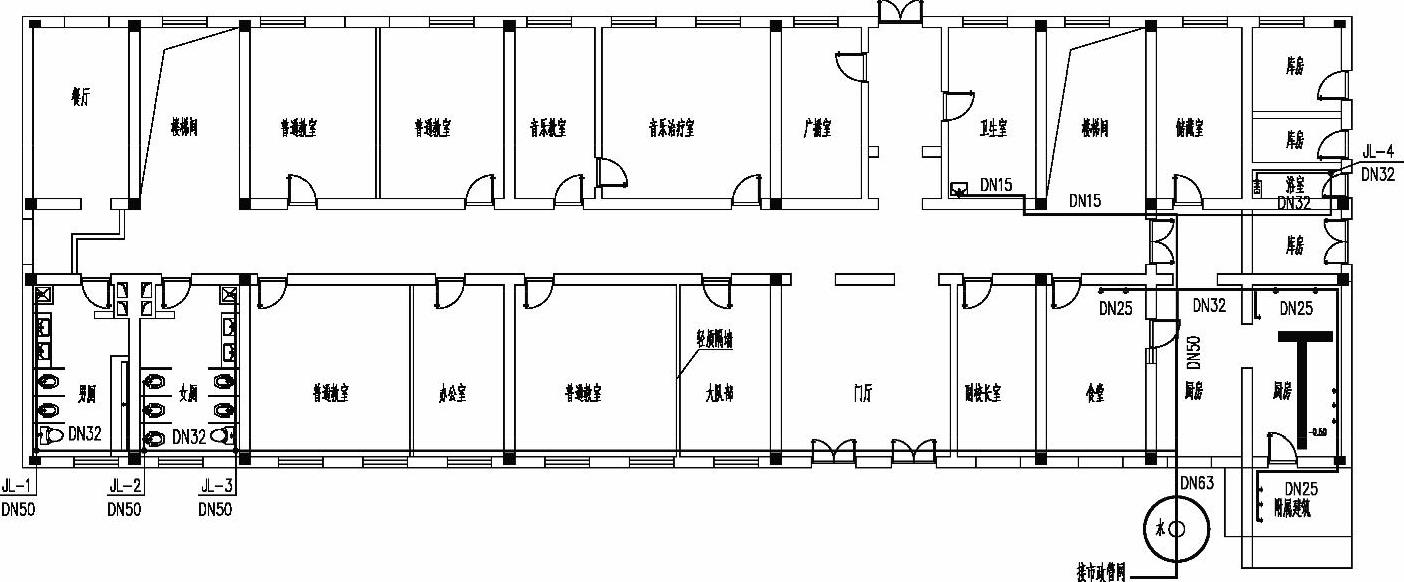

图10-27 标注其他管径

4）执行“多行文字”命令（MT），选择“图名”文字样式，设置文字高度为“1000”，在图形的下方标注图名“首层给水平面图”，再设置文字高度为“850”，标注比例为“1∶100”；执行“多段线”命令（PL），设置全局宽度为“100”，绘制一条与图名同长的多段线。

5）至此，首层给水平面图已经绘制完成，如图10-4所示。按<Ctrl+S>组合键进行保存即可。
