◎案例：案例\08\楼梯剖面详图.dwg
◎视频：视频\08\楼梯剖面详图的绘制.avi
本实例以8.2节创建的“建筑详图”样板文件为基础，详细介绍图8-52所示的楼梯剖面详图的绘制方法与技巧。为使读者对建筑施工图有全面系统的了解，本实例中的楼梯剖面详图与前几章所述的平面图、立面图、剖面图选自于同一工程。本实例涉及的命令主要有“直线”“多段线”“多线”“矩形”“偏移”“修剪”“图案填充”和“定数等分”等。

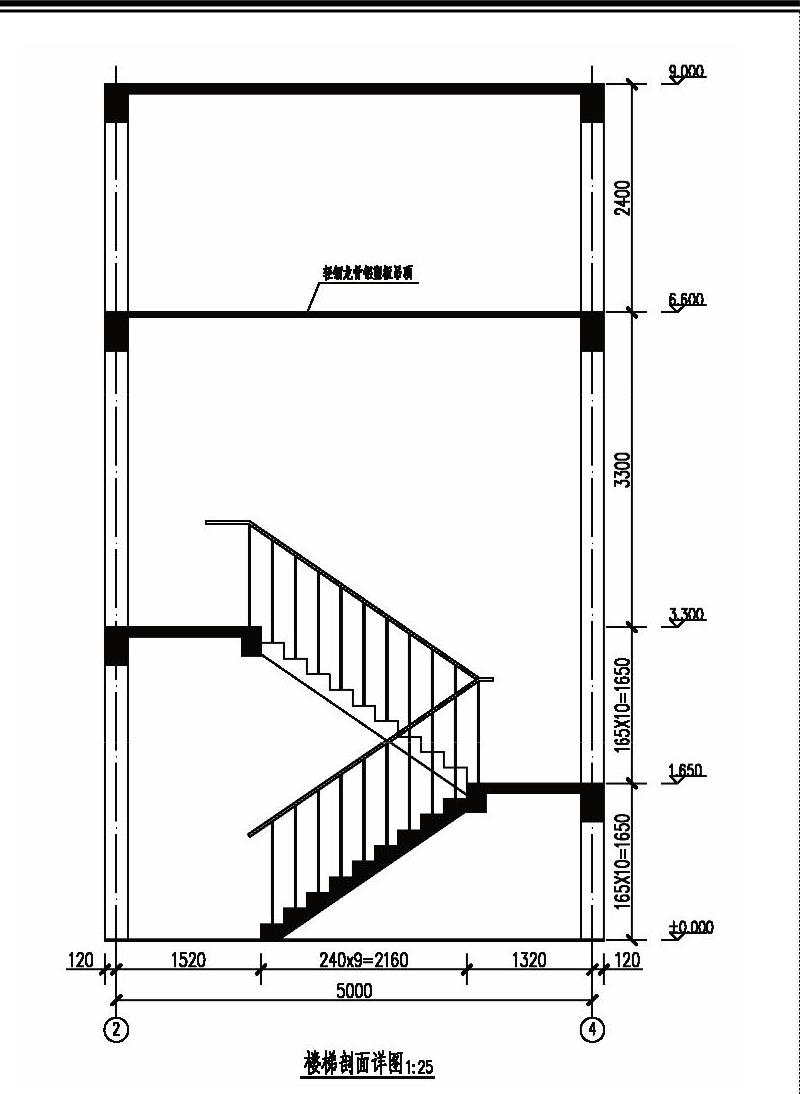

图8-52 楼梯剖面详图
