5.5.2 三维环境下使路径平滑的人工势场法
1）三维环境下障碍物点的提取方法。

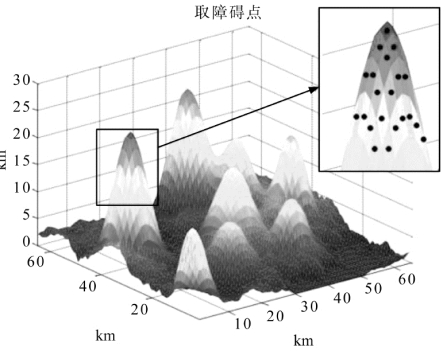

本节所用算法将一个个的障碍点作为产生斥力场的源，生成的三维空间地图是由众多点构成的三维空间连续曲面，故可将这些分布在连续障碍物表面的点作为障碍点进行提取，提取方法如图5.14所示。
图5.14 取障碍点示意图
2）改进的人工势场法。
单独使用A* 算法产生的路径由一系列直线段连接构成，路径的一阶导数在连接点处均不连续，平滑性和跟踪性较差，考虑到人工势场法结构简单，计算量小，在平滑路径和动态避障方面应用广泛，选择对传统人工势场法进行改进并与改进的A* 算法相结合。
针对传统人工势场法存在的问题，对斥力函数进行了改进。此外，为了克服传统人工势场法可能陷入局部最优解的问题，在平滑算法时增设多目标点，具体操作如下：
假设使用A*算法得到的初步路径为S→A →B→…→N →T，其中S为起点，T为终点。当飞行机器人处于点A 时将下一点B 作为引力点，三维地图模型中各个障碍点作为斥力点，利用人工势场法对A 到B 的路径进行平滑，以此类推。
引力势场和引力函数仍然采用原方式表示，如式（5-13）和式（5-14）所示。
其中，k表示引力常量，d g 表示旋翼式飞行机器人当前位置到目标或下一引力点的距离。
针对目标不可达的问题对斥力函数进行了改进，在考虑斥力场的时候要计算飞行机器人与目标点之间的距离。新的斥力场函数如式（5-15）所示。
其中，m 表示斥力常量，d 0 表示旋翼式飞行机器人从当前位置到障碍物的距离，d g 表示飞行机器人从当前位置到目标点的距离，ρ0 表示障碍物的影响距离。

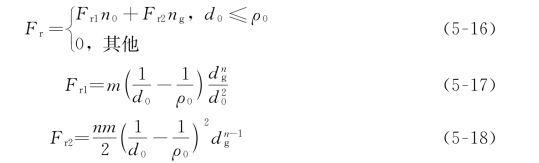

相应的斥力大小以式（5-16）～式（5-18）形式表示：

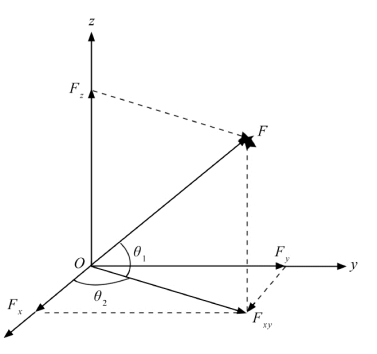

如图5.15所示，力在三维空间中先分解为一个沿z轴的分力和一个x O y 平面的分力，夹角为θ1，再将F xy 分解为沿x 轴和沿y 轴的分力。
图5.15 三维空间中力的分解示意图

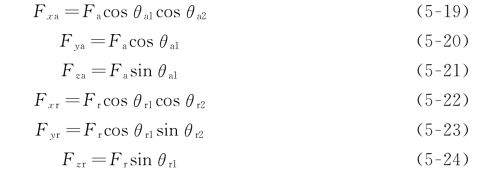

当飞行机器人第j步路径点X j ＝（x j，y j，z j）时，机器人受到前向目标点引力和障碍物的斥力。由式（5-19）～（5-21）得到目标点所受引力在三个坐标轴的分力，由式（5-22）～（5-24）得到目标点所受斥力在三个坐标轴的分力大小。
其中，θa1为所在位置X j 与引力点的连线与x Oy平面的夹角，θa2为所在位置X j 在x Oy平面的投影点与引力点的连线与x 轴的夹角，θr1为所在位置X j 与障碍物的连线与x Oy平面的夹角，θr2 为所在位置X j 在x Oy 平面的投影点与障碍物的连线与x 轴的夹角。

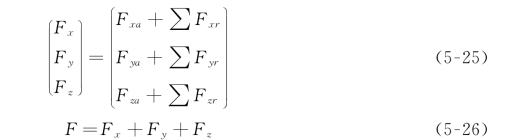

将引力和斥力分别在三个坐标轴上进行合成后，再将三个分力再次合成后得到所受的合力大小，如式（5-25）、式（5-26）所示
合力决定了飞行机器人下一刻的运动方向，可通过修改m 的值调节斥力大小，通过改变n 的值使得路径达到最优平滑效果。当到达最后一个引力点时，即引力为0时结束路径平滑过程，由此得到一条光滑的无碰撞路径。
