电阻率法常用的仪器
1.对电测仪器的要求
在野外测量中，视电阻率ρs是根据实测的ΔUMN和I值，用视电阻率公式算得的。因此，电测仪器的任务就是测量电位差ΔUMN和电流I。故对仪器有下列要求：
（1）灵敏度高。仪器灵敏度越高，可测的ΔUMN值越小、越精确。当ρs一定且测量条件不变时，ΔUMN与I成正比。因此，提高仪器灵敏度可减小供电电流，有利于减轻电源重量，减少供电电极数目，并可选用较细的导线，从而使整个装备轻便化。
（2）抗干扰能力强。仪器要求对工业电流干扰信号和各种偶然干扰具有很强的抑制能力，以保证仪器本身的高灵敏度。
（3）稳定性高。在野外工作期间，仪器应能适应各种气候条件，即温度和湿度在很大范围内变化时，仪器保持性能稳定。
（4）输入阻抗高。要在各种接地条件下保证测量所需的精度，要求仪器具有较高的内阻（又称输入阻抗）。

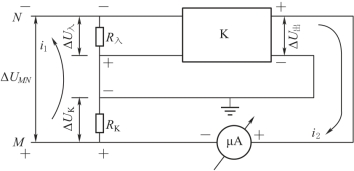

图1-13 自动补偿仪原理图
2.电子自动补偿仪的工作原理
电法勘探的电测仪器种类繁多，更新换代也较快，但其基本原理还是建立在电子自动补偿仪基础上。图1-13为自动补偿仪原理图。
当测量电极M、N与仪器接通后，设待测电位差为ΔUMN。仪器的输入回路中有电流i1通过，就在电阻Rλ的两端产生输入电位差ΔUλ。经放大器K放大后，在其输出端形成输出电位差ΔU出，并在输出回路中形成电流i2。i2流过负载（反馈）电阻RK时，在RK的两端产生电位差ΔUK=i2RK。于是在输入回路中有ΔUMN和ΔUK两个电位差，在接线时特意使它们在输入回路中极性相反，且输入与输出几乎同时完成。故对于放大器而言，输入的电压不仅有ΔUMN，而且还有ΔUK。另一方面，在输入电阻Rλ很大的条件下，由接地电阻RMN引起的观测误差可以忽略；i1在RK上产生的电位降很小，也可以不予考虑。因此有
由式（1-54）可见，如果设法使ΔUλ→0，则ΔUMN=ΔUK，就可以通过测量ΔUK来确定UMN。为此，采用了“自动补偿”的办法。即：只要线路中ΔUMN＞ΔUK，就会有ΔUλ进入放大器，从而使输出电流i2增加，ΔUK亦随之增大。如此循环往复，直至ΔUK增大到与ΔUMN处于动态平衡，这时i2不再增加，且
可见输出电流i2与待测电位差ΔUMN有简单的正比关系（RK为固定值）。i2的大小可以直接指示ΔUMN的大小。因此，只要将串接在输出回路中的微安电流表μA的电流刻度改为相应的电位差刻度，就可以直接读出ΔUMN的数值（一般为毫伏数）。
供电电流I的测量更为简单，可在供电回路中串联一个标准电阻R0（一般为0.1Ω），用电子自动补偿仪测量供电时R0两端的电位差ΔU0，于是I=ΔU0/R0，将测出的电位差数字乘以10，得到电流I的毫安数。
3.微机电测仪
我国于1986年研制出了DWD-1型微机多用电测仪。该机由微机进行智能控制，具有自动极化补偿、自动测程选择、供电时间自动控制、直接显示等功能，能测量多种参数（自然电位、一次电位、二次电位、视电阻率、视极化率、半衰时等）。1990年10月北京地质仪器厂对该机进行了改进，批量生产出DWD-2A型微机电测仪。该机同样是由微机控制的具有增强型功能的多用途智能式电测仪。DWD-2A型测量参数多、操作简便，按一下启动开关，即可得到所需要的多种参数（如极化率一项就可得到断电后7个不同延时的极化率等）。这两种机型的仪器都具有自校程序和调试程序，使得仪器的检修极为方便。
1990年7月重庆地质仪器厂生产出DZD-1型多功能直流电法仪，可直接显示自然电位、视电阻率、半衰时等。
我国电法勘探仪器更新换代很快，正在向多功能、自动显示、智能控制方向发展。
