对称四极剖面法的应用

六、对称四极剖面法的应用

对称四极剖面法的野外工作简单，工作效率高，受表土电性不均匀和地形的影响相对较小。它能追索古河道、探查断层破碎带和喀斯特发育带、了解基岩起伏情况、探测岩层接触界面等。但在寻找薄的岩（矿）层时，它的分辨能力和异常幅度不如联合剖面法高[15]。

1.追索古河道

图2-23是我国某地应用对称四极剖面法寻找古河道的实例。充填于古河道中的砂砾石的电阻率比河床两侧砂黏土的电阻率大得多，所以在古河道上方ρs曲线明显升高，为高阻异常。根据ρs剖面曲线极大值两翼转折点之间的距离，可大致确定古河道的宽度。根据ρs剖面平面图上各条测线ρs曲线的变化特征，圈出了由一条干流和一条支流组成的古河道的范围。

2.探查喀斯特发育带

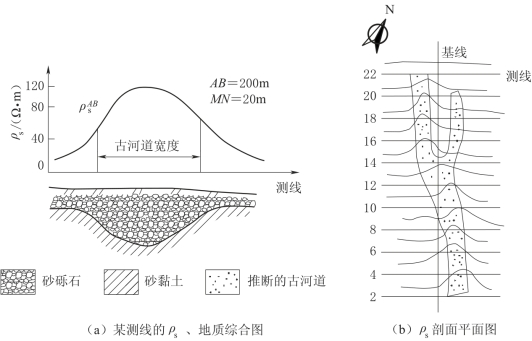

图2-23　用对称四极剖面法追索古河道

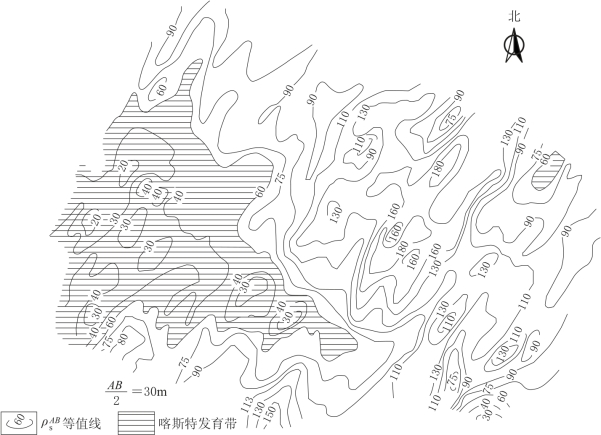

图2-24　广西某地对称四极剖面法等值线平面图

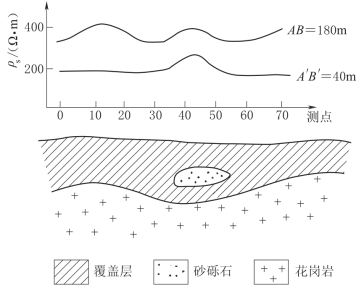

图2-25　用复合对称四极剖面法了解基岩起伏

3.了解基岩的起伏情况

某地覆盖层厚度约为20～40m，曾用复合对称四极剖面法了解基岩起伏情况（图2-25）。从ρs剖面曲线看，小极距ρAs＇B＇曲线上只有一个高阻异常，它只反映覆盖层中存在局部高阻体（砂砾石），而大极距ρAsB曲线上有三个高阻地段，中间一个显然受浅层电性不均匀的影响，其他两个高阻段才反映基岩的隆起。

4.探测岩层接触界面

图2-26是横穿岩层倾斜界面的复合对称四极法ρs剖面曲线。曲线呈明显的阶梯状，而且小极距的曲线的界面特征点位置向反倾斜方向位移。喀斯特多沿界面一侧的石灰岩发育，在ρs曲线上表现为曲线数值较低。

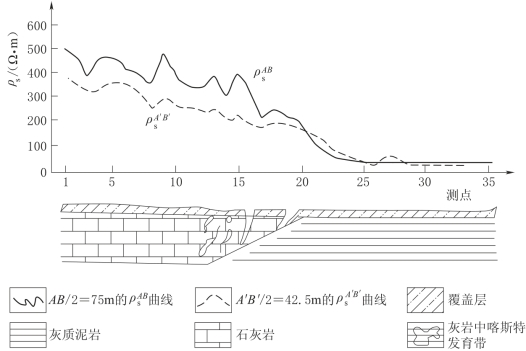

图2-26　用复合对称四极剖面法探测岩层倾斜接触面
