联合剖面法的应用
1.确定含水破碎带、充水管道状溶洞发育带的延伸情况
在电性上，它们表现为低阻体，通过联合剖面ρs剖面平面图，由低阻正交异常轴的走向及平面位置即可确定它们的走向和平面分布位置，如图2-2和图2-3所示。该处为城市建设区，西北部有供水水库且有渗漏现象。为查明地下断层破碎带和漏水带的位置，采用了联合剖面法（AO=90m，MN=20m，点距20m，表土厚约10m），并辅以电测深法，圈定出7条断层和两个低阻破碎区。这些成果被测井和钻探所证实，从而为高层建筑群避开断层破碎带或采取处理措施以及为水库防渗漏采取措施提供依据。
该地区中部和东部地段，由于断层通过高山区，潜水埋藏很深，断层上部干燥无水，ρs曲线出现高阻反交点。
2.判断断层破碎带的倾向

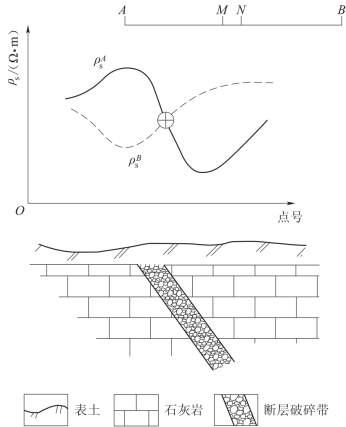

图2-15 倾斜断层破碎带上的联合剖面曲线示意图
若断层破碎带两盘岩性相同，ρAs和ρBs两曲线呈对称分布，说明破碎带直立；若曲线不对称，说明破碎带是倾斜的（图2-15）。破碎带向B极方向倾斜时，可见到
极小值＜
极小值。
若在同一剖面作两种极距的ρs对比曲线，则效果更好。小极距的一组曲线反映浅部地质情况，大极距的一组曲线反映深部情况。假如两组的正交点位置重合，说明断层破碎带直立；若两组的正交点有位移，则说明断层破碎带是倾斜的。大极距的正交点相对于小极距的正交点的位移方向指示断层破碎带的倾斜方向。位移越大，断层的倾角越缓。图2-16为湖南某地热田的联合剖面曲线，图2-16（a）中S意为南方向。大极距正交点相对于小极距正交点的位移方向与断层倾向一致。
3.估计良导地质体顶端埋深和厚度

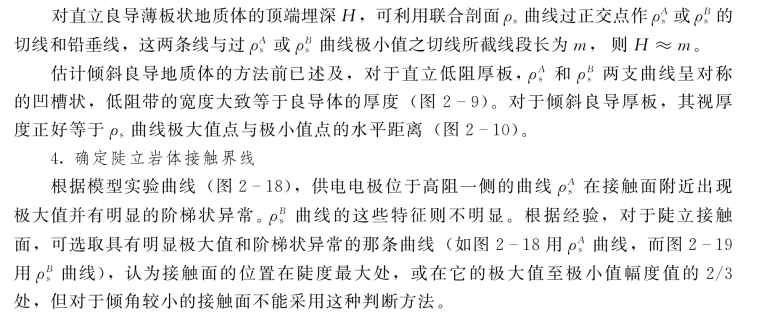

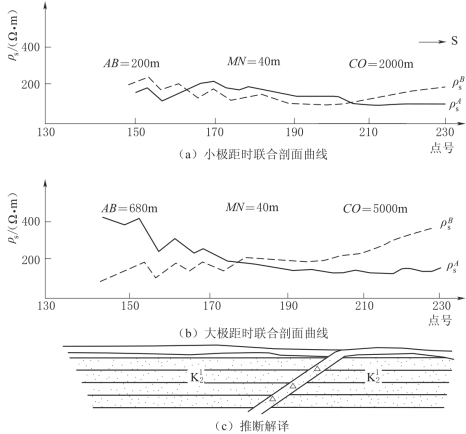

图2-16 湖南某地热田联合剖面曲线

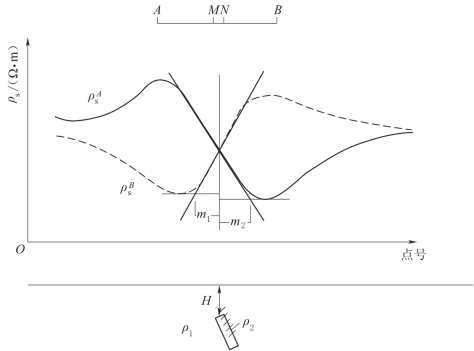

图2-17 用切线法求良导体埋深（ρ2≪ρ1）

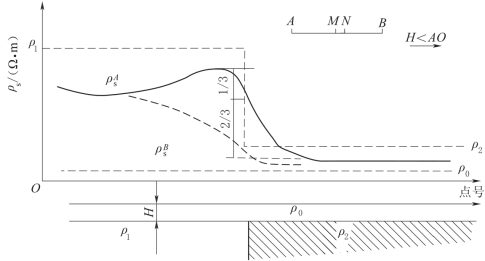

图2-18 陡立接触界面上联合剖面模型实验曲线（ρ1＞ρ2＞ρ0）

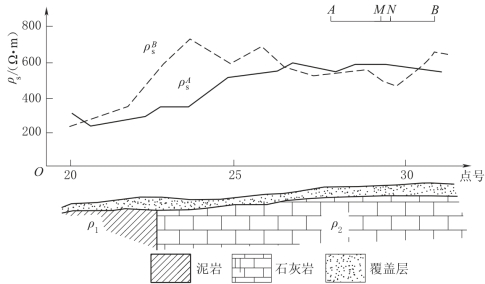

图2-19 陡立接触界面上联合剖面实测曲线（ρ1＜ρ2）
