实测资料的应用
通过相关软件处理TSP超前地质探测结果，按数据设置→带通滤波→初至拾取→拾取处理→炮能量均衡→Q-估计→反射波提取→P-S波分离→速度分析→深度偏移→提取反射层的步骤进行数据处理，可以获得P波、SH波、SV波的时间剖面、深度偏移剖面、提取的反射层、岩石物理力学参数、各反射层能量大小等成果，以及反射层在探测范围内的空间分布。TSP处理成果的动力学特征解释遵循下述原则：
（1）正反射振幅表明岩层，负反射振幅表明软岩层。
（2）若S波反射较P波强，则表明岩层含水。
（3）若P波速度与S波速度之比增加或泊松比突然增大，表明有流体存在。
（4）若P波速度下降，则表明裂隙或者孔隙度增加。
鸡公界隧道位于洪江市安江镇以西约15公里处，进口属洪江市，出口属中方县，为分离式单向行车双线隧道。本隧道左线起讫桩号为ZK148+900～ZK150+317，全长1417m，右线起讫桩号为YK148+872～YK150+326，全长1454m。左线隧道平曲线R=5000m，右线隧道平曲线R=2647m、2921m，全隧道无超高，左线纵坡为1.042%，右线纵坡为0.979%。
根据工程地质和水文地质条件，未见大的构造形迹，仅在局部发育有小的皱曲和节理裂隙发育带，地表水主要存在于场地的几条大的冲沟内，场地地下水主要为基岩裂隙潜水，主要存在于岩体节理发育带中。
由里程YK149+182～YK149+387间的TSP深度偏移图（图8-22）及2D反射面图（图8-23）可看出，有较多的杂反射，反射波组连续性较差，仅YK149+249～YK149+277存在几组强反射，且VP/VS明显变大，YK149+365也存在一组反射。根据TSP探测成果结合前期地质资料，推断YK149+182～YK149+387段工程地质及水文地质条件如下：
（1）YK149+182～YK149+249、YK149+249～YK149+387段，长177m，岩石为微风化硅化板岩，岩石强度高，薄层，层间结合紧密，节理裂隙较发育块状结构，纵波速度为4.8～5.3km/s，强度较高，围岩节理裂隙较发育，稳定性好。围岩透水性差，基岩裂隙水甚微。
（2）YK149+249～YK149+277段，长28m，纵波速度为5.3km/s，岩石强度高，但该段VP/VS明显变大，围岩节理裂隙发育，基岩裂隙水较丰富。

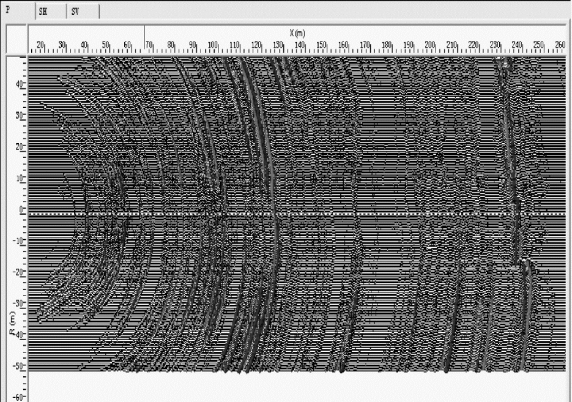

图8-22 里程YK149+182～YK149+387间的P波深度偏移图
（湖北省神龙地质工程勘察院提供）

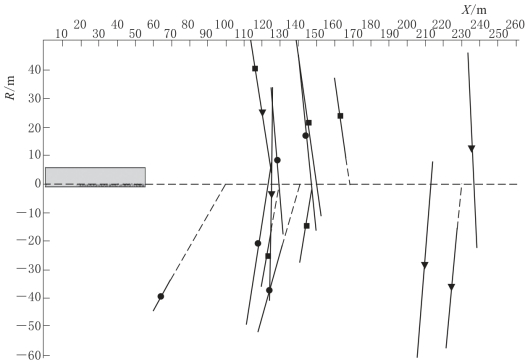

图8-23 里程YK149+182～YK149+387间的2D反射面图
（湖北省神龙地质工程勘察院提供）
