磁力仪及野外工作方法
1.磁力仪
磁测仪器称为磁力仪。它分为机械式和电磁式两大类，下面以机械式磁力仪为例简单介绍其工作原理[44]。

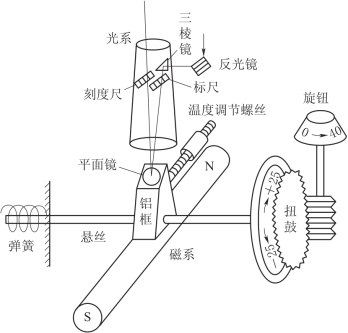

图9-10 磁力仪示意图
（1）机械式磁力仪。机械式磁力仪又称磁秤，它利用静力平衡原理进行地磁相对测量。其工作原理简介如下。
磁力仪主要由包括磁棒在内的磁系等部分组成，如图9-10所示。
为了测量地磁场垂直分量的变化，把悬丝水平置于磁南北方向，这时地磁场垂直分量与悬丝相垂直，并产生磁力矩，使得磁棒悬丝摆动，而地磁场水平分量与悬丝相平行，故不产生使磁棒旋转的磁力矩。设磁棒处于平衡状态时，磁棒倾斜（磁轴SN与水平面的夹角为α），磁棒受到三种力矩的同时作用，即磁力矩、重力矩和扭力矩（悬丝扭力作用），在平衡时，总力矩为零。因此，磁棒静止时夹角α变化量与磁场垂直分量的变化量有关。当α＜2°时，它们的关系满足于下式：
式中：ΔZ为磁场垂直分量变化值，它是两个测测量值之差；C为比例系数；Δα为磁棒的磁轴与水平线夹角的变化值。
Δα一般很小，要借助光学系统将其放大并转化为刻度尺上的读数变化，即
式中：S2为Z2时的读数；S1为Z1时的读数；ε为系数，称为仪器的格值，单位为伽玛/格，指仪器读数变化一格时所相当的磁场垂直分量变化值。
（2）电磁式磁力仪。电磁式磁力仪包括磁通门磁力仪、质子旋进式磁力仪、光泵磁力仪和超导磁力仪四种。
2.测线布置与磁测精度
根据设计及工作比例尺以及被测对象的可能形态，布置一定密度的测网。测线应垂直于被测对象的走向。
磁测精度是指磁测数据的可靠程度，它可用均方误差表示。我国目前采用三级精度标准：高精度的均方误差不超过±10nT；中精度的均方误差=±（10～20）nT；低精度的均方误差=±（20～30）nT。
在水文地质及工程地质中，为了解决有关填图问题而开展的磁测工作，因其磁异常较弱，故应按中等以上精度要求而进行工作。
3.磁测结果整理和图示
对于所测量的数据必须要进行日变改正，温度改正，仪器零点改正以及纬度变化改正。最后将经过改正后的数据绘成各种图件，包括剖面图、平面等值线图和剖面平面图等图件，以供分析和解释。
