查明河床覆盖层厚度和基岩埋深

在水利水电工程中，一般所要勘探的基岩埋藏不深，在应用地震勘探时较多地采用初至折射波法。只要基岩的波速大于上覆地层的波速、具有折射波法的良好物理前提，应用这种方法就能取得良好的地质效果。以天桥水电站为例：该电站位于山西保德黄河干流上，河床中间有一小岛，基岩暴露，将河床一分为二，右岸河床地形平坦，左岸为宽约200m的主河槽。测区内基岩为奥陶系泥灰岩和石灰岩互层，覆盖层上部为砂层，下部有厚度不大的砂砾石层。各层的波速是：含水砂层一般为1300～1500m/s，基岩一般为4000～5000m/s。测网布置按1∶2000时比例尺要求，剖面间距为60～80m，检波器间距为10m。由于测区具有较好的电法勘探条件，因此，同时也进行了电测深工作。

通过地震折射波法勘探且辅以电测深方法查明，测区覆盖层厚度为15～28m，基岩高程为800～790m，右岸河床基岩的等高线见图7-28。这些测试成果为设计电站主体工程及建筑物布置方案和指导地质勘探及时提供了必要资料。在采用上述方法进行物探之后，又及时打钻验证。结果表明，物探结果较准确地反映了客观实际情况（表7-1）。最后再结合技术施工设计阶段的钻孔资料进行分析对比，结果表明物探与钻探的绝对误差仅为0.2～1.8m。

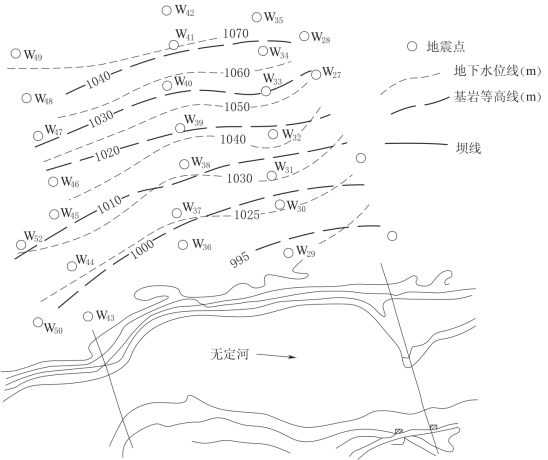

图7-28　左岸基岩等高线及水位线

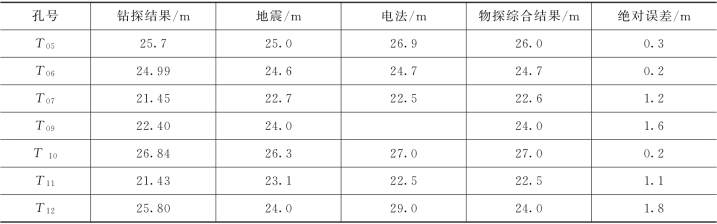

表7-1　物探与钻探覆盖层厚度成果对比
