电测深法的应用
图2-71是电测深成果图。从曲线类型上看，2号点、4号点处为KH型曲线，6号点、8号点处为G型曲线。各曲线首部渐近值接近，反映的是地表沉积层；各曲线尾部渐近值反映高阻的石灰岩，但6号点、8号点处曲线尾部上升时的极距明显比2号点、4号点处的极距小，说明6号点后明显变浅，4～6号点之间可能存在断层。其他几张图也都清楚地表明高阻石灰岩沿测线的起伏，说明有断层存在，后经钻探证实。
2.寻找地下水方面的应用
图2-72是用电测深法寻找地下水的实例。图2-72（a）是吉林东部某地基岩裂隙水井旁电测深曲线，曲线首部与潜水面上第四系沉积物对应，中部低阻段是流纹岩风化壳和裂隙含水带的反映，尾部与完整流纹岩对应。图2-72（b）是云南某地第四系含水层井旁电测深曲线，中间层为高阻的砂砾石含水层，其上覆与下伏低阻层多为黏土隔水层。图2-72（c）则是湖北某地井旁电测深曲线，Q型曲线的中间层平缓段与富水砂层对应，首部高阻段
1.地质构造方面的应用与潜水面上干土层对应，尾部与低阻页岩对应。此外，在石灰岩断层含水带上会遇到A型曲线，中间平缓段是富水带[20]。

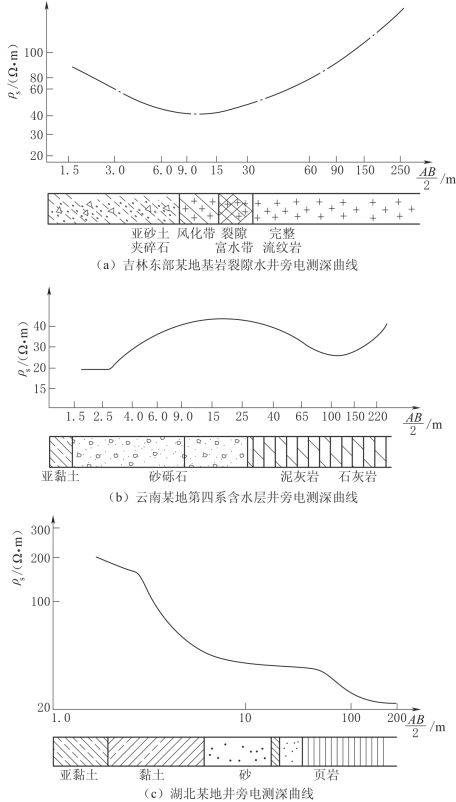

图2-72 寻找地下水的电测深成果图
3.确定基岩埋深方面的应用
图2-73是川西岷江彻底关河道电测深成果图。该地区是呈U形的高山峡谷，临江坡高500～600m。谷底宽阔，堆积着的第四纪冰河相沉积物厚达87m。在5条地质勘探线的基础上，以50m×20m的测网，布置了12条剖面、65个测深点。测深曲线类型多为KH型、QH型、QHA型、KQH型，少数为G型。曲线首部形状多变，主要是受覆盖层的多层次结构和地下水深浅的影响。曲线尾部都出现45°的渐近线，反映基底标志层花岗岩的高阻特性和埋藏状况。经过定性和定量解释，并与地震勘探和钻探相结合，绘制了平面图和剖面图，圈定了古河道空间分布形态。古河道在此地分叉，一条沿Z3孔到关12孔一带通过，另一条绕过基岩隆起区由关1孔通向下游，至Z2孔合流，并有向左拐的迹象。河谷覆盖层在岷江右侧枯水位边缘的滩地部位厚约40～50m，是基岩埋藏最浅之处，向右岸一级阶地过渡，堆积层一般超过60m，多为70～90m。在Ⅰ、Ⅱ勘探线之间右岸一级阶地中部下方，存在一局部基岩隆起，高差达20m（图2-74）。以上成果均为钻探所证实（表2-1）。

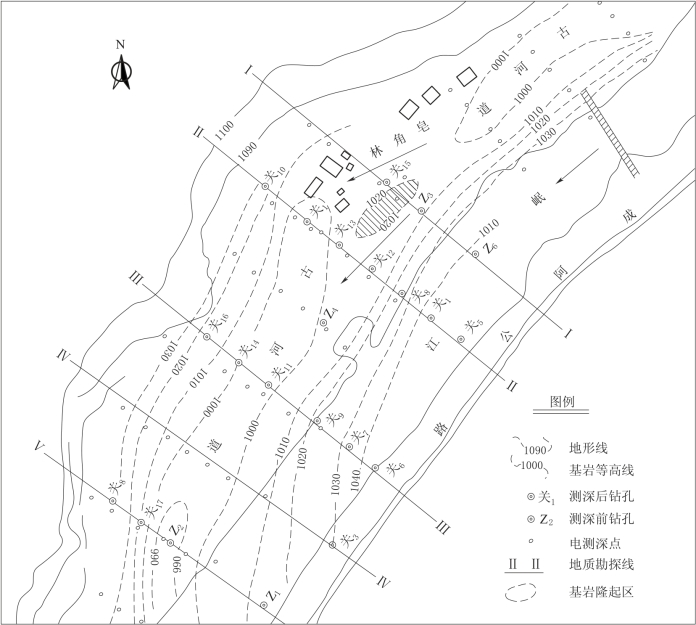

图2-73 岷江彻底关河道电测深成果图

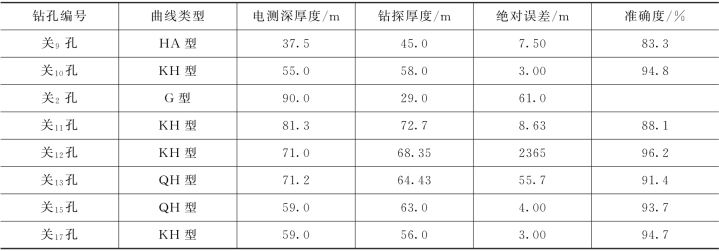

表2-1 岷江彻底关电测深解释钻孔验证统计表

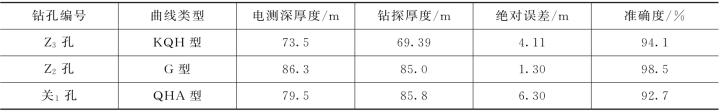

续表
注 关2孔测点结果因旁侧影响失真。

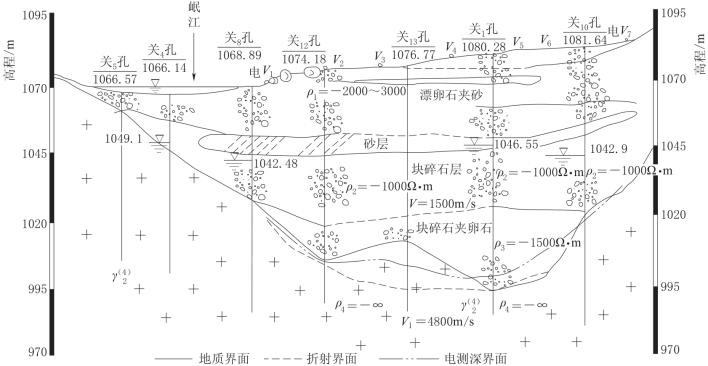

图2-74 Ⅱ—Ⅱ勘探线河谷形态及基岩埋深图
4.在天然建筑材料场的储量调查方面的应用
天然建筑材料包括砂砾、黏土、石料等，这里仅以二滩电站的砂砾料场储量调查为例加以说明。二滩工程需要大量的砂砾石料，在距坝址区不超过150km范围内，存在几处天然砂石料场，存在明显电性差异（表2-2）[21]。
图2-75为中坝子料场以大于200Ω·m的ρs等值线所圈定的卵砾料平面分布图。据电测深解释，该地卵砾石厚度为13～18m，平均厚度为15m，由此可估算出储量。这里含卵砾石率达55%～72%，含砂率达30%。当卵砾石电阻率升高时，表明其颗粒变粗或厚度增大。反之，意味着颗粒变细或砂的含量增多。如牛街砂料场的电阻率为100～150Ω·m。
此外，电测深在探查风化带厚度、淤泥层厚度、冻结层深度、岩体主导裂隙方向、喀斯特发育带位置、咸淡水和污染水分布及地热、海洋资源勘探中应用相当广泛，不失为一种行之有效的物探方法。

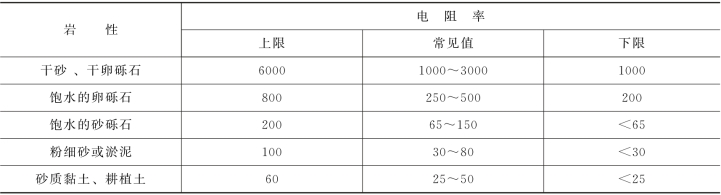

表2-2 二滩工程砂砾料场各层的电阻率 单位：Ω·m

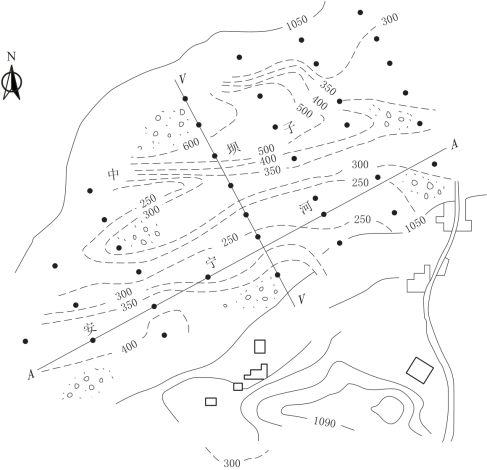

图2-75 中坝子料场ρs等值线图（单位：Ω·m）
