水域弹性波勘探的数据处理

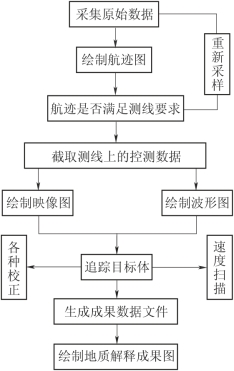

图8-28　水声勘探的数据处理流程

在进行资料解释与应用之前，需要对野外原始数据进行处理。根据野外记录的坐标高程点绘制航迹图，并在航迹图中绘出测线，依据测线起始位置截取航迹中的测线数据，显示测线段的探测剖面，以此追踪探测目标体。具体处理流程如图8-28所示，其中各种校正主要包括水位、风浪、海水声速、拖鱼吃水深度和速度等校正，具体作用如下：

（1）水位校正。将不同时期观测的水位高程绘制成水位线，据此进行水位校正。

（2）风浪校正。海上作业风浪较大，应使用专业软件进行风浪校正。

（3）海水声速校正。海洋中的声速与温度、压力（深度）和盐度有关，可以使用一些经验公式对其进行校正。

（4）拖鱼吃水深度校正。通常，拖鱼安装在水下有一吃水深度：在河流、湖泊及水库中作业时风浪较小，设置吃水深度浅；在海上作业时风浪大，设置吃水深度深。在数据处理时，探测深度要加上拖鱼吃水深度才是水下目标的真实深度。

（5）速度校正。利用钻孔或以往资料进行速度校正。对于多层松散介质，难以获得各层的准确波速资料，校正是很困难的。
