时间剖面的对比
（一）确定反射标准层
1.具备反射标准层的条件
时间剖面上从浅至深存在着大量的反射波，为了能清楚地反映地下地质构造特征，一般只选择几个有特征的反射波进行对比，这几个反射波称为标准反射波。一般情况下，由于产生标准反射波的反射界面与地质界面是一致的，可以确定其确切的地质层位，所以我们又常把标准反射波称为反射标准层。
地震构造解释的基础，是确定反射标准层（定层）。具有下列条件的反射层，可以作为地震反射标准层：
（1）反射标准层必须是分布范围广、特征稳定的反射层。选择连续性好、波形稳定、能够长距离追踪的反射波作为标准反射波，可以保证构造图的准确性。
（2）反射标准层必须具有明显的地震特征。反射波的特征包括波形特征和波组特征两种。波形特征是指标准反射波的相位数、视周期、振幅及其相互关系；波组特征是指标准反射波与前后反射波之间的关系。
（3）反射标准层能反映地下地质构造的主要特征。在研究区域构造时，可选择区域不整合面，或者时间地层分界面的反射波作为标准层，以便于全区的构造和地层的统一解释；在研究局部构造时，根据需要在含油层系附近增选一些反射标准层，以进一步查清构造形态。
在没有反射标准层的地区，或者反射标准层变坏的地区，可用换算层代替反射标准层。作换算层时，要根据构造层的特征和邻近反射层的产状关系进行换算。
反射标准层的表示方法，对于上覆沉积层中的反射标准层，分别用T0、T1、T2、T3…表示，对于基底界面的反射标准层，则用Tz表示。
图7-32为中原油田的一条地震剖面图，根据东濮地区反射标准层的波形特征，构造层关系，并结合钻井资料，选择的地震反射标准层如下：
1）T1层。产状平整，相位不多且不连续，振幅不强，与下伏地层明显的角度不整合。地质层位与馆陶组底界相当。
2）T3层。构造东翼有3～4个强相位，连续性好，波形特征明显，是一套盐膏层的反射。构造顶部无特征可辨认，反射层质量很差。构造西翼由于盐膏层相变，其特征不如构造东翼。T2层与T3层之间的厚度稳定，二者构成了有特征的波组关系。T3层的地质层位与沙河街组二段顶部相当。
3）T6层。T6层是一套密集强反射层的顶界，构造西翼的凹陷中，这套连续反射的下部呈明显的角度不整合。T6层与T3层之间，是一段弱反射的空白区。T5层的地质层位为沙河街组四段顶部的盐膏层。
反射标准层的特征因地区而不同，所代表的地质层位也不一样。
2.确定反射标准层的方法
确定反射标准层的含义包括两个：一是定好层；二是定准层。所谓定好层就是根据反射标准层的条件，确定最好的反射层；所谓定准层，则是标准层的层位确定之后，在标准层的对比追踪过程中，由于断层或者资料变坏，造成反射标准层对比中断，中断以后的层位确定是否准确[40]。

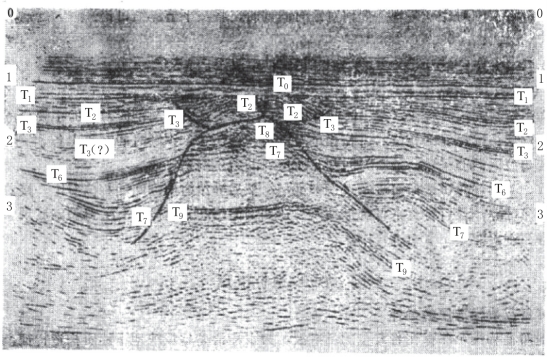

图7-32 叠偏时间剖面
用什么方法可把标准层的层位确定准确呢？确定标准层的方法因资料的好坏程度，钻井数量的多少，各种资枓的齐全、准确程度而不同，其准确性也不一样。一般常用的方法如下。
（1）根据标准层的波形特征、波组特征和构造层的特征确定反射标准层。确定反射标准层的方法主要根据标准层的特征。特征明显、标志突出的反射标准层，容易辨认，层位确定的准确度就高。标准层的特征，既包括标准层本身的波形、波组特征，也包括构造层特征。所谓构造层是指一套地层，在这套地层内部，各层之间是整合的、相互连续的，并且在成因上是有联系的。这套地层的顶底界面可以是不整合面，也可以是和不整合面相连接的整合面。构造层和地震地层解释中的地震层序是一致的。根据标准层的特征确定标准层的层位是可靠的。
（2）根据测线网的连接确定反射标准层。反射标准层有特征的剖面，可以根据标准层的特征，确定其标准层的层位。在反射标准层没有特征的剖面，或者是资料质量较差的剖面，可以通过测线网的连接，确定标准层的层位。为此，先要在全区的测线网中，选出反射标准层特征明显、连续性好、构造简单和断层较少的剖面作为基干剖面。通过测线网的连接，既可以确定反射标准层的层位，也可以实现全区的层位统一。
（3）根据层速度资料推断反射标准层。一般情况下，反射标准层是下列几种地质界面的反射：长期沉积间断的不整合面；明显的岩性岩相分界面，如碎屑岩与碳酸盐岩的分界面；稳定的不同岩性组合层段，包括砂、泥岩组合层段，盐膏层组合层段等。因而，产生反射标准层的这些界面，由于沉积条件的不同、岩性岩相的差异，反映到层速度上就有明显的区别。
（4）利用钻井资料，确定标准层的地质层位。反射标准层的地质层位由钻井资料确定。利用钻井的声波测井曲线，制作合成地震记录，和井旁地震剖面对比，可以确定标准层的地质时代及其所反映的岩性。在无钻井资料的地区，可以根据层速度资料，或者根据标准层的特征，和邻区进行比较，推断其地质层位。
（二）时间剖面的相位对比
1.对比的基本原则
时间剖面的对比实际上是反射标准层的对比。所谓对比，就是在时间剖面上识别和追踪同一层反射波的过程。根据下述三个标志，可以判断是否为同一层反射波。
（1）振幅标志。振幅标志是反射波的主要动力学特征之一，它是识别和追踪同一层反射波的重要标志。因为同一层反射波的振幅变化是很小的，不同层的反射波的振幅是不同的。同一层反射波的振幅，沿测线的变化是渐变的。产生振幅横向变化的原因，一般与地下岩性岩相变化有关。在对比过程中，反射波的振幅发生突变，既可以由断层所造成，也可以由波的干涉所引起。因此，反射波的振幅标志，不仅是识别同一层反射波的重要标志，同时也是判断地下地质因素变化的依据之一。
（2）波形标志。同一层反射波的波形是相似的，这种相似性是识别和追踪反射波的又一个动力学标志。反射波的波形有时也会产生一些规则的横向变化，如相位数的逐渐增减、某一相位的振幅渐变等，这些变化多半与岩性变化有关。在反射波产生干涉（如绕射波与反射波之间的干涉，断面波和反射波的干涉等）时，将产生反射波的波形突变。
（3）相位标志。由于同一层反射波到达相邻两个接收点的时间相近，而且接收点之间的距离相等，因此反射波的同相轴是平滑的、有一定长度，不同相位彼此平行，这些是识别和追踪同一层反射波的基本标志。但是必须注意波的干涉对相位一致性的破坏，例如当出现扭曲同相轴或者阶梯状同相轴时，而且同相轴较短，各相位之间也不平行，这些特征都是波干涉的标志。
上述三个标志，从地震波的不同方面反映了同一层反射波的特征。三个标志不是彼此孤立的，而是互相联系在一起的。
2.相位对比
由于反射波是在干扰背景上被记录下来的，因此，反射波的波前（即初至）到达时间难以识别，在时间剖面上不能对比波的初至，只能对比波的相位，这种对比方法叫作相位对比，相位对比就是在时间剖面上，识别和追踪同一层反射波的相同相位。绘制反射标准层的构造图，不仅要求反射标准层的层位一致，而且还要求反射标准层的相位相同。一般在地质条件比较简单的地区，反射波的特征稳定，可以对比追踪反射波的某一个相位。这种对比方法又称为单相位对比。对于每一个反射标准层，都要选择振幅较强、连续性好、尽量靠近初至的相位进行单相位对比。在相位对比过程中，由于地质条件的变化或是受波的干涉，对比相位变坏，可以根据反射波的相邻相位关系进行相位换算。
3.相位闭合
进行反射标准层的相位闭合，既可以统一构造图的作图相位，也可以检查标准层对比工作的质量。根据水平叠加时间剖面同一层反射波相同相位的t0时间在剖面交点上相等的原则，确定其同一层反射波的相同相位，叫作相位闭合。相位闭合不仅是剖面交点上的闭合，而且是整个测线网的闭合。在剖面交点上，相位是否闭合用相位闭合差来衡量。相位闭合差是相交两条剖面反射波的t0时间之差，用Δt0表示。如果相位闭合差小于或等于反射波视周期的一半，即
，则认为相交两条剖面的相位闭合，否则为相位不闭合。如果所有剖面在交点上都满足这个要求，那么整个测线网的相位就闭合了。只有测线网的相位都闭合以后，才能绘制构造图。
