水池整体浇筑的模板结构形式

水池构筑物一般都是壁薄、钢筋密、表面积大，其模板结构通常可采用工具式定型组合模板。但因结构类型或工艺构造要求等，又常需现场拼装木制模板，以保证结构和构件各部分形状、尺寸及相互位置的正确，并应具有足够的强度、刚度和稳定性。同时，模板拼装还要便于钢筋绑扎、混凝土浇筑和养护。对这类水池模板结构，常可采用如下形式。

（1）内模支设可有两种形式。一种是在池内设置立柱脚手架与水平撑木，池壁内模即设置其上，这种形式需要术料或金属材料较多但比较牟固；另一种是不设内部脚手架支撑，而采用多角形支撑结构，或用横箍带联结形式，这种方法用料省，但坚固性不如第一种结构。

（2）外模支撑也可有两种形式。一种采用直接支撑在土坡上的方法，但用料需要多，支撑比较牢固；另一种采用钢筋箍模法，但要求内模脚手架必须牢固，因为当外模箍好后，力量将集中于脚手架上。此法较前法省料，但稳定性较差。施工时钢筋必须箍紧，以防模板位移而变形。模板的拼合面板都应采用定型工具式模板，可以是木制、钢木组合或钢制面板，以及辅以构造所要求的特殊面板拼装而成。面板拼装的尺寸、安装程序与安装高度，则取决于混凝土的浇筑方案。一般内模板为一次架立，外模板分次安装，分次安装的时间间隔须小于已浇筑混凝土的开始凝结时间。

根据水泵和动力设备的不同，轻型井点分为干式真空泵、射流泵和隔膜泵三种。这三者的设备所配用的功率和能负担的总管长度亦不同各种轻型井点的配用功率和井点根数与总管长度，各井点配用功率如表4.6所示。

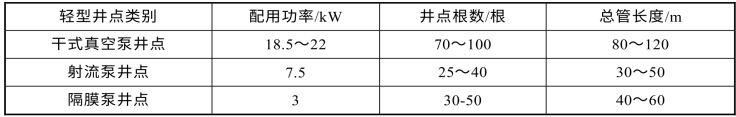

表4.6　配用功率表

井点管为直径38 mm或51 mm、长5～7 m的钢管，可整根或分节组成。井点管的上端用弯联管与总管相连。端用弯联管与总管相连。

干式真空泵抽水机组由真空泵、离心泵和水气分离器（又叫集水箱）等组成，干式真空泵和离心泵根据土的渗透系数和涌水量选用。常用的干式真空泵为W3型，其抽气速率分别为370 m³/h、200 m3/h。常用离心泵为BA型水泵，有各种型号（从2BA-6到8BA-25），根据需要选用。
