7.1.4 混凝土不密实区和空洞检测
混凝土和钢筋混凝土结构物在施工过程中，有时因漏振、漏浆或因石子架空在钢筋骨架上，导致混凝土内部形成蜂窝状不密实区或空洞。这种结构物内部的隐蔽缺陷，应及时检查出并进行技术处理。
1.测试方法
混凝土内部的隐蔽缺陷情况，无法凭直觉判断，因此这类缺陷的测试区域，一般总要大于所怀疑的有缺陷的区域，或者首先作大范围的粗测，根据粗测情况再着重对可疑区域进行细测。根据被测结构实际情况，可按下列方法布置换能器进行检测。
（1）平面对测。
当结构被测部位具有两对平行表面时，可采用对测法。在对测法换能器布置示意图
测区的两对相互平行的测试面上，分别画出间距为200～300 mm的网格，并编号确定对应的测点位置，然后将T、R换能器分别置于对应测点上，逐点读取相应的声时（ti）、波幅（Ai）和频率（fi），并量取测试距离（li）。
（2）平面斜测。
结构中只有一对相互平行的测试面或被测部位处于结构的特殊位置，可采用斜测法进行检测。
（3）测试孔检测法。
当结构的测试距离较大时，为了提高测试灵敏度，可在测区适当位置钻一个或多个平行于侧面的测试孔。测孔的直径一般为45～50 mm，测孔深度视检测需要而定。结构侧面采用厚度振动式换能器，一般用黄油耦合，孔中用径向振动式换能器，用清水作耦合剂。检测时根据需要，可以将孔中和侧面的换能器置于同一高度，也可将二者保持一定的高度差，同步上下移动，逐点读取声时、波幅和频率值，并记下孔中换能器的位置。
2.不密实区和空洞的判定
由于混凝土本身的不均匀性，即使是没有缺陷的混凝土，测得的声时、波幅等参数值也在一定范围内波动。因此，不可能有一个固定的临界指标作为判断缺陷的标准，一般都利用统计方法进行判别。一个测区的混凝土如果不存在空洞、蜂窝区或其他缺陷，则可认为这个测区的混凝土质量基本符合正态分布，虽因混凝土质量的不均匀性，使声学参数测量值产生一定离散，但一般服从统计规律。若混凝土内部存在缺陷，则这部分混凝土与周围的正常混凝土不属于同一母体，其声学参数必然存在明显差异。
（1）混凝土声学参数的统计计算。
测区混凝土声时（或声速）、波幅、频率测量值的平均值（mx）和标准差（sx）应按下式计算：
式中 Xi——第i点的声时（或声速）、波幅、频率的测量值；
N——一个测区参与统计的测点数。
（2）测区中异常数据的判别。
将一测区中各测点的声时值由小到大按顺序排列，即t1＜t2＜…＜tn＜tn+1…，将排在后面明显大的数据视为可疑，再将这些可疑数据中最小的一个（假定为tn）连同其前面的数据计算出mt及st，算出异常情况的判断值（X0）
X0=mt+λ1st
式中 λ——异常值判定系数，应按表7.1取值。

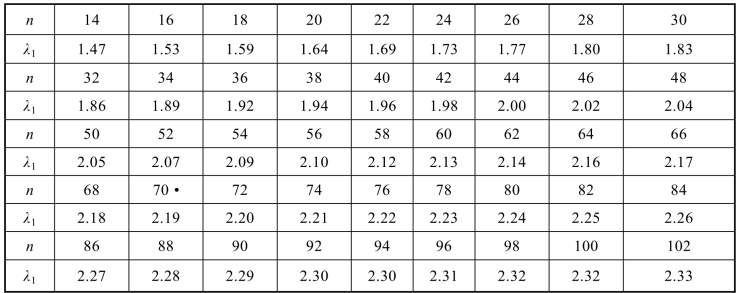

表7.1 统计数的个数n与对应的λ1值
把X0值与可疑数据中的最小值（tn）相比较，若tn大于或等于X0，则tn及排在其后的声时值均为异常值；当tn小于X0时，应再将tn+1放进去重新进行统计计算和判别。
同样，将一测区测点的波幅、频率或由声时计算的声速值按由大到小的顺序排列，即X1＞X2＞…＞Xn＞Xn+1＞…排在后面明显小的数据视为可疑，再将这些可疑数据中最大的一个（假定为Xn）连同其前面的数据计算出mt及st，算出异常情况的判断值（X0）。
X0=mx-λ1st
把判断值（X0）与可疑数据中的最大值（Xn）相比较，若Xn小于或等于X0，则及排在其后的各数据均为异常值；当Xn大于X0，应再将Xn+1放进去重新进行统计计算和判别。
