17.1.2 操作步骤
1.导入及准备模型
（1）启动SAMCEF，在求解设置对话框中单击Apply按钮接受默认求解器。
（2）确定目前在求解模块中。
（3）选择File→Import Geometry菜单命令。
（4）选择本机SAMCEF安装目录，进入X：\SAMCEFField\V6.2\examples\brep路径，选择stiffpanel.brep文件，单击Open按钮打开该文件。
模型如图17-1所示，模型在数据树中产生的标识如图17-2所示。

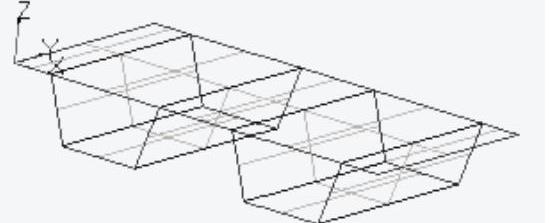

图17-1 几何模型

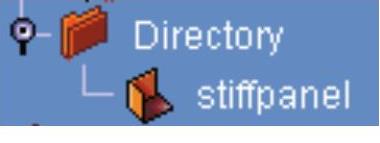

图17-2 数据树中的标识
在加载复合材料数据的时候，面的法线方向非常重要，因此必须进行面的法线检查。
（5）选择数据树中的stiffpanel，单击鼠标右键，选择shape repair mode→Invert normal face命令
（6）在弹出的对话框中选中Show all normals。
根据箭头标识可以发现，有部分面的法线方向为Z轴的负向。
（7）选择图17-3所示的7个面，单击OK按钮。

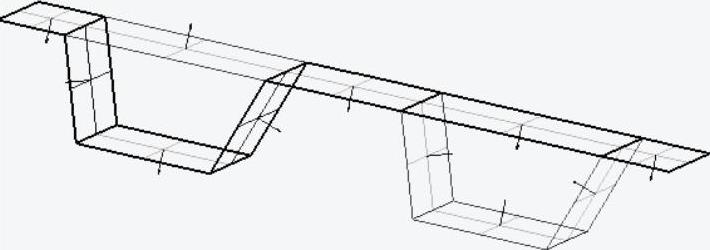

图17-3 改变图中高亮显示的面的法线方向
2．建立复合材料数据
(1)单击
模块图标，进入分析数据模块。
(2)选择数据树中的Data library，单击鼠标右键，选择Material命令。
(3)在弹出的对话框中输入复合材料的名称Compmat。
(4)材料选择Elastic。
(5)类型选择Orthotropic。

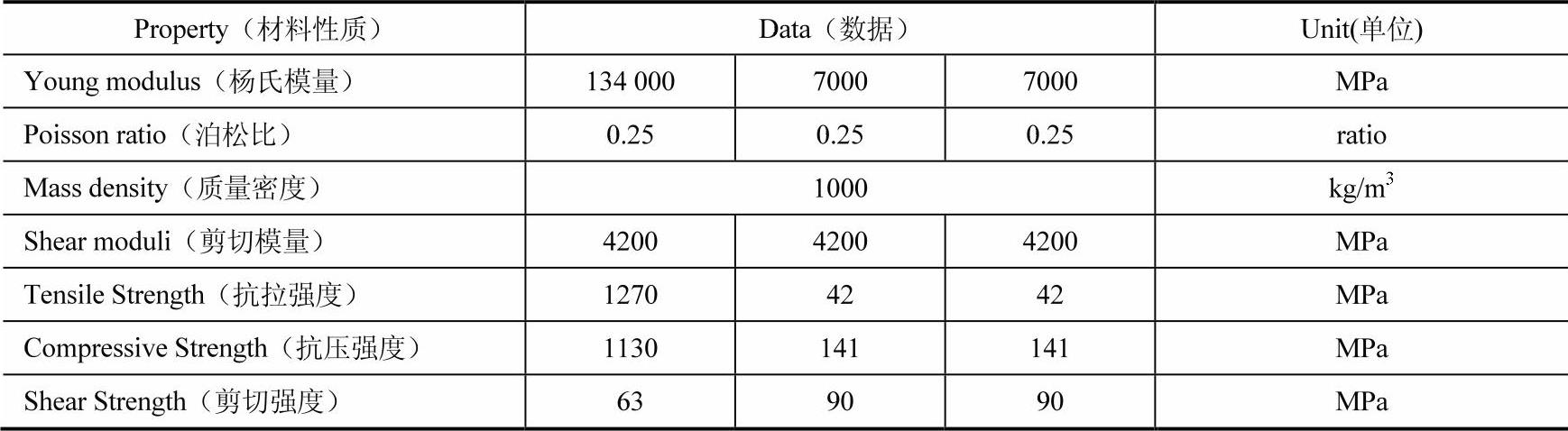

(6)输入的数据见表17-1。
表17-1 材料数据
（7）单击Apply按钮后，单击Close退出。
在数据树中会产生图17-4所示的标识。
（8）选择数据树中的Data Library，单击鼠标右键，选择Behavior命令。
（9）在弹出的对话框中选择Composite shell作为几何属性。
（10）输入名称Lam1。
（11）单击…按钮，定义铺层。
（12）在弹出的Composite Viewer对话框中单击
图标增加层数，建立的数据见表17-2。

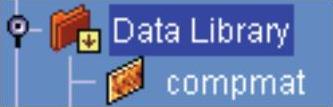

图17-4 数据树中产生的标识

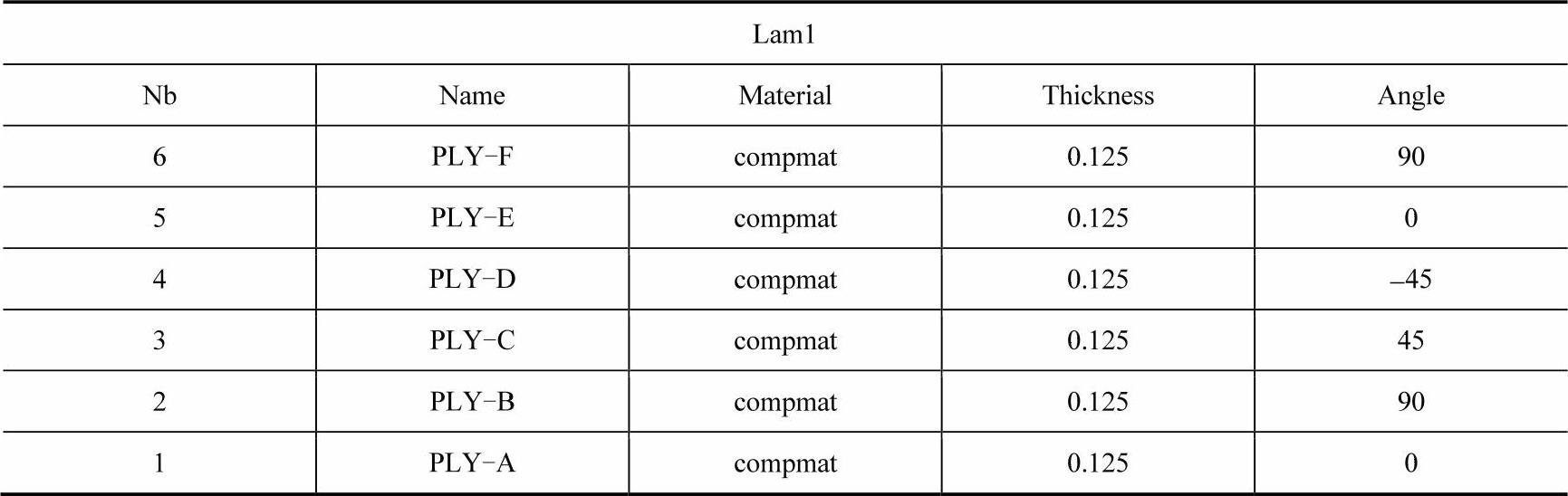

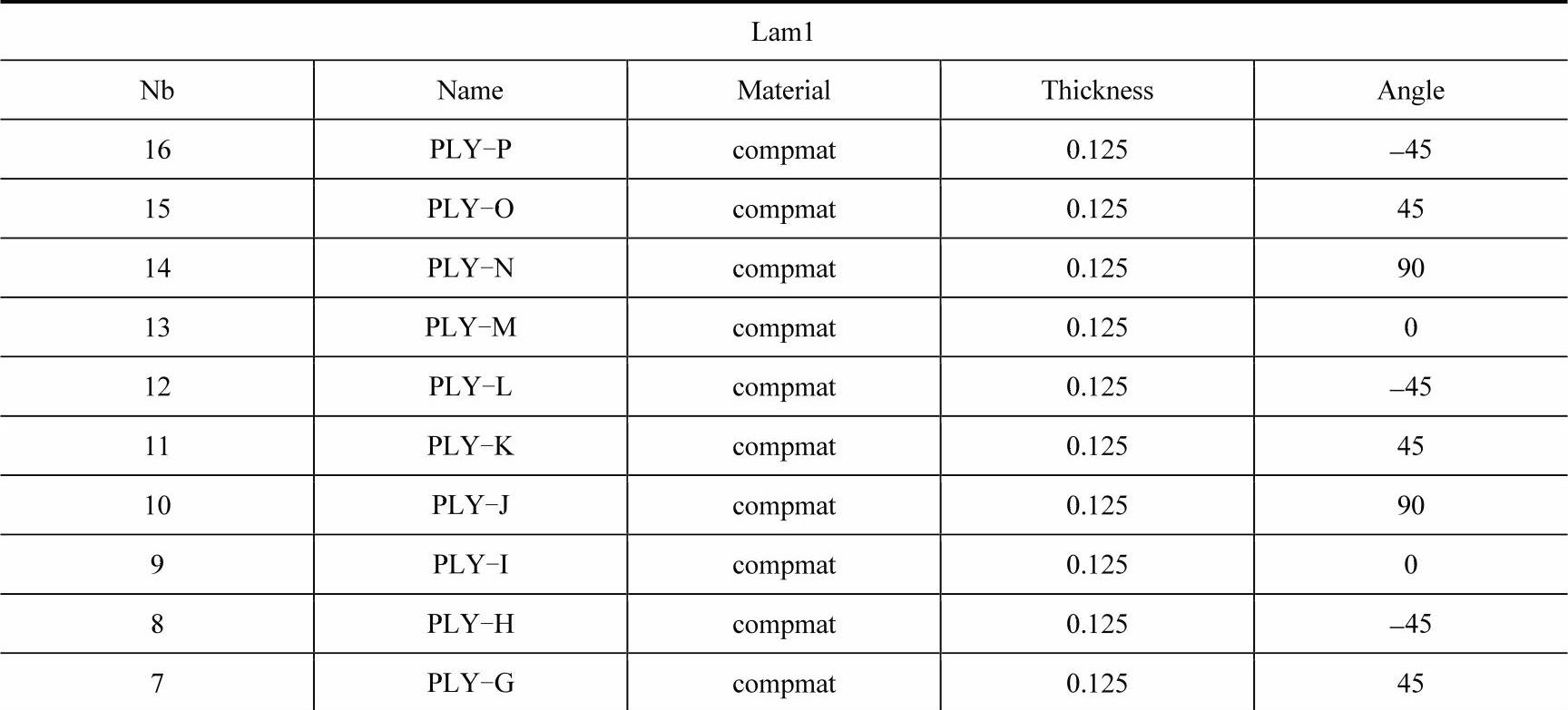

表17-2 铺层数据
（续）
（13）当数据定义完毕后，在Composite Viewer对话框中单击OK按钮。
（14）单击Apply按钮。
此时在数据树中的Data library中会出现复合材料性能数据Lam1。
（15）按以上的步骤建立表17-3～表17-5中的三组数据。

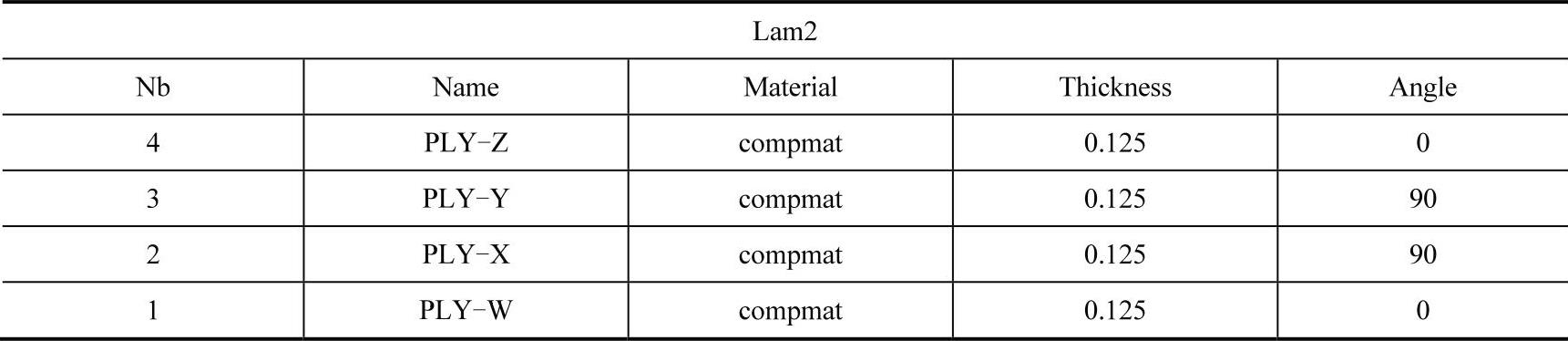

表17-3 Lam2的铺层数据

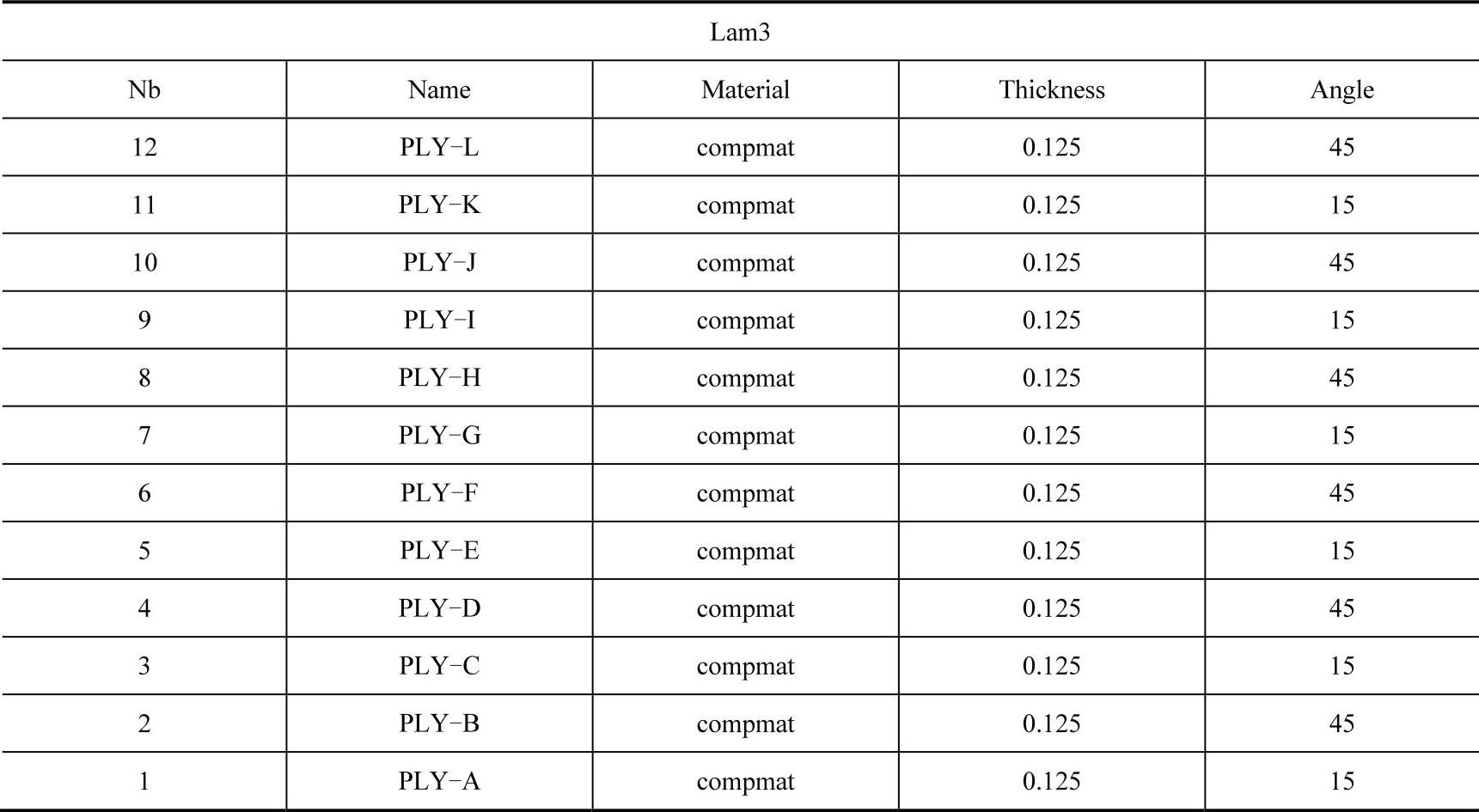

表17-4 Lam3的铺层数据
表17-5 Lam4的铺层数据
（16）选择模型后，单击工具条中的
图标定义约束。

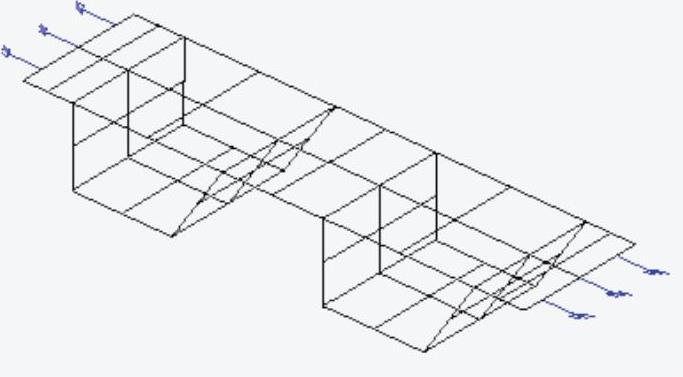

（17）选择图17-5所示的两条边线进行约束。
（18）选择模型后，单击工具栏条的
图标加载。
（19）载荷类型选择Pressure。
（20）输入压力值0.005Pa。

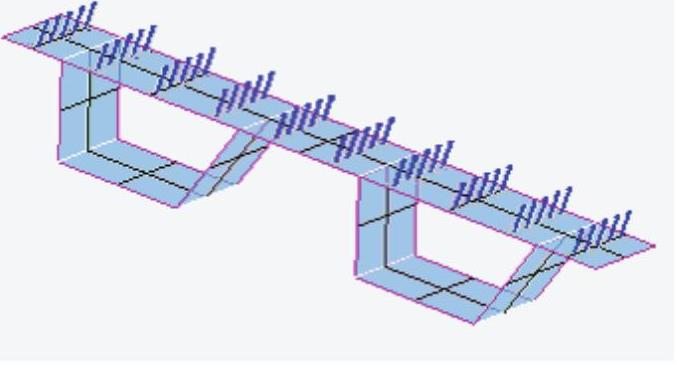

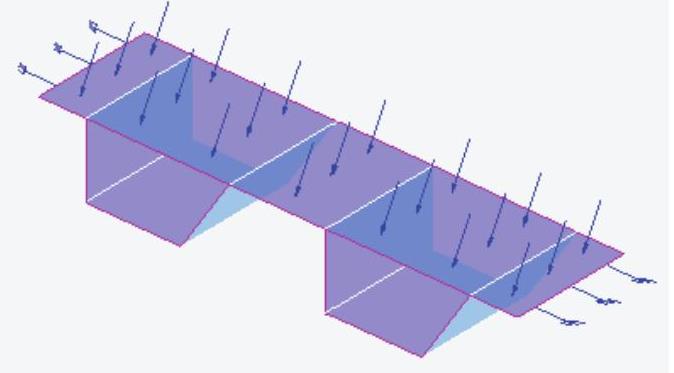

（21）依次选择顶面后单击Apply按钮加载，如图17-6所示。
图17-5 约束两条边线
图17-6 加载压力面
（22）单击Apply按钮后，单击Close按钮退出。
3.结构绑定复合材料数据
（1）选择模型后，单击工具条中的
图标。
（2）在弹出的对话框中，在bound to下拉列表框中选择Lam1。
（3）在铺层位置上选择OXY平面，角度值设为120°。
（4）在Flace on后的下拉列表框中选择Face。
（5）选择图17-7所示的9个面。

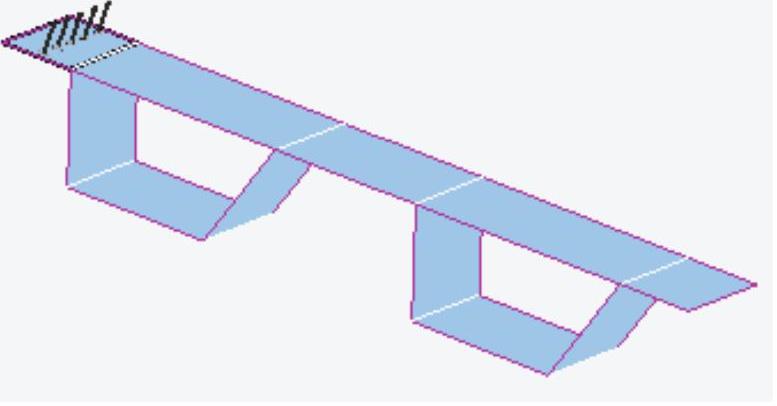

（6）为图17-8所示的面以给定角度90°绑定Lam2材料。

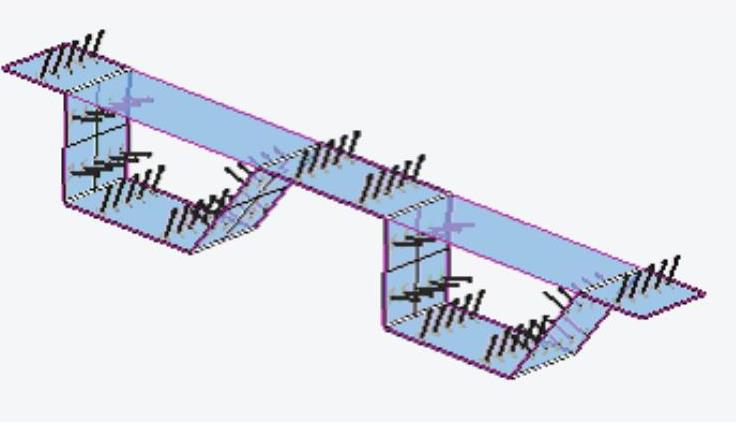

图17-7 需要绑定复合材料性能数据的面
图17-8 绑定Lam2

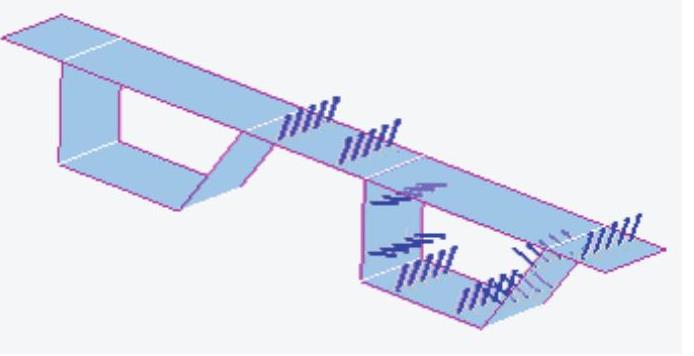

（7）为图17-9所示的面以给定角度140°绑定Lam3材料。
（8）为图17-10所示的面以给顶角度59.04°绑定材料Lam4。
图17-9 绑定Lam3
图17-10 绑定Lam4

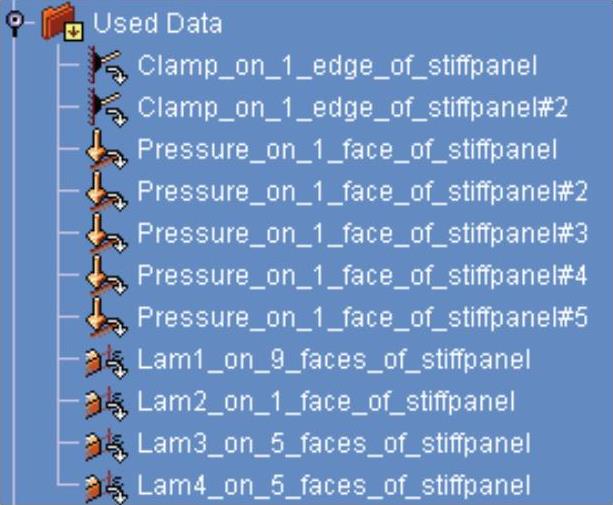

此时，数据树中的Used Data如图17-11所示。
图17-11 数据树中分析数据标识
4.网格划分
（1）单击
模块图标，进入网格划分模块。
（2）选择模型并单击
图标生成网格。
（3）单击Apply按钮后，单击Close按钮退出。
5.计算
（1）单击
模块图标，进入求解模块。
（2）单击
图标并设置求解路径后，单击
图标开始计算。
6.查看结果
（1）单击
模块图标，进入结果显示模块。
（2）在数据树中选择Nodal Displayment。
（3）单击鼠标右键，在弹出的快捷菜单中选择Criteria命令，在弹出的对话框中选择Scalar和Scalar Magnitude。

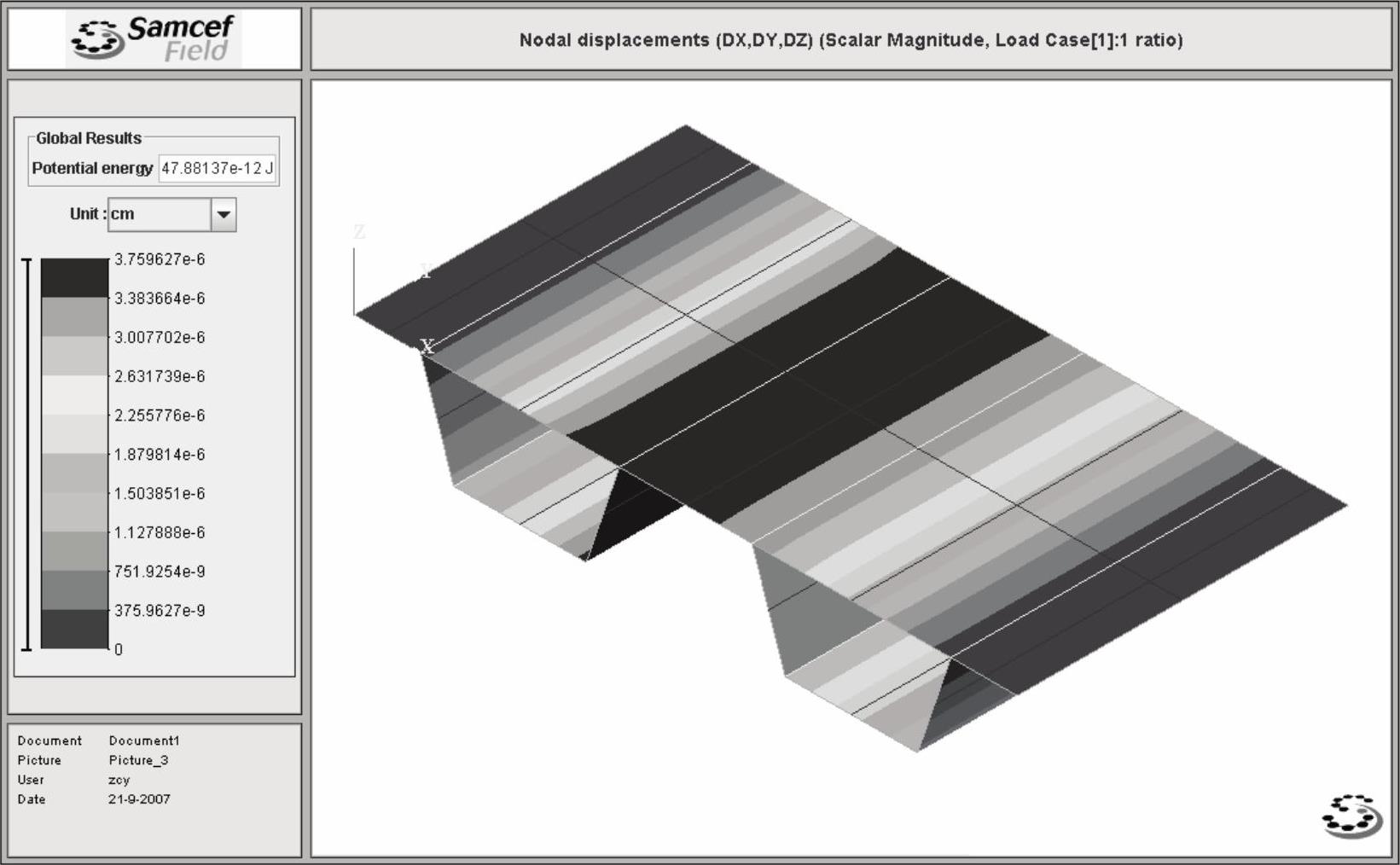

（4）结果如图17-12所示。
图17-12 位移计算结果
