12.2.6  查看结果

12.2.6 查看结果

（1）单击模块图标，进入结果显示模块。

（2）在数据树中选择Nodal Displayment。

（3）单击图标，在对话框中分别选择Scalar和Scalar（projection），Direction选项组中选择X单选按钮。输出准则如图12-28所示。

(4)单击图标，在图形区选择C点，单击Compute Functions按钮，生成图12 29所示的X方向位移曲线。

(5)单击图标，在对话框中分别选择Scalar和Scalar(projection)，Direction选项组中选择Y单选按钮。

(6)单击图标，在图形区选择C点，单击Compute Functions按钮，生成图12-30所示的Y方向位移曲线。

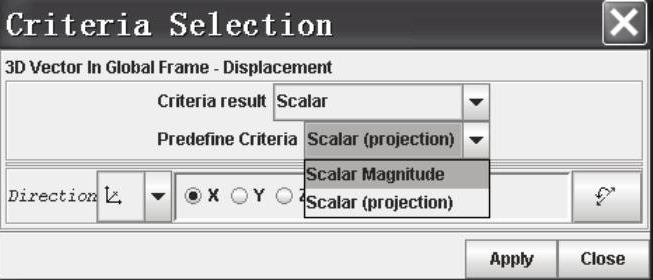

图12-28 输出准则

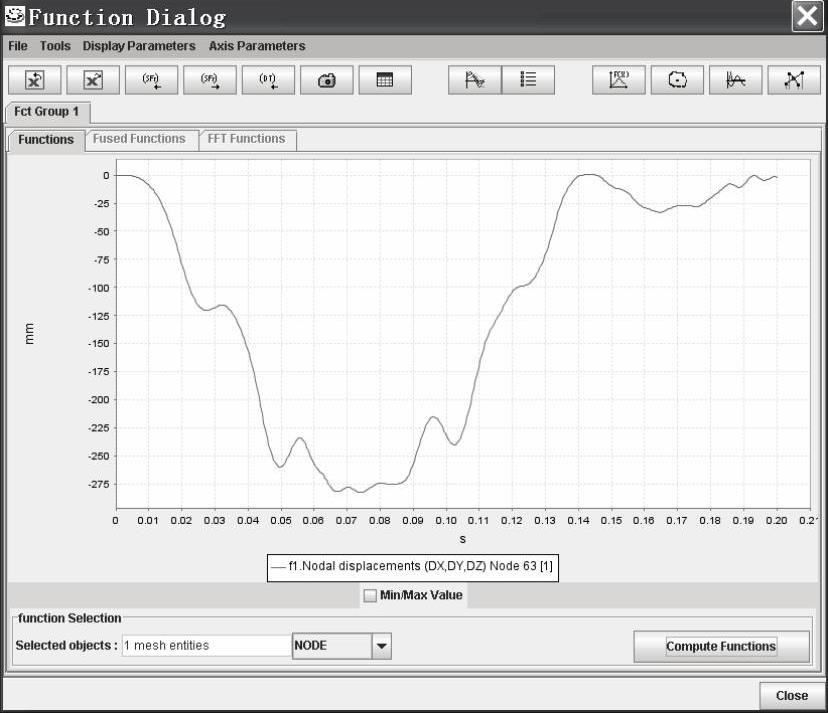

图12-29 X方向位移曲线

图12-30 Y方向位移曲线

（7）在数据树中选择Equivalent stress[Code 1310]（Time）。(https://www.daowen.com)

（8）单击图标，移动时间步滑块，将输出时间分别设置为0.02s、0.12s、0.14s和0.18s。这4个时刻的等效应力云图如图12-31～图12-34所示。

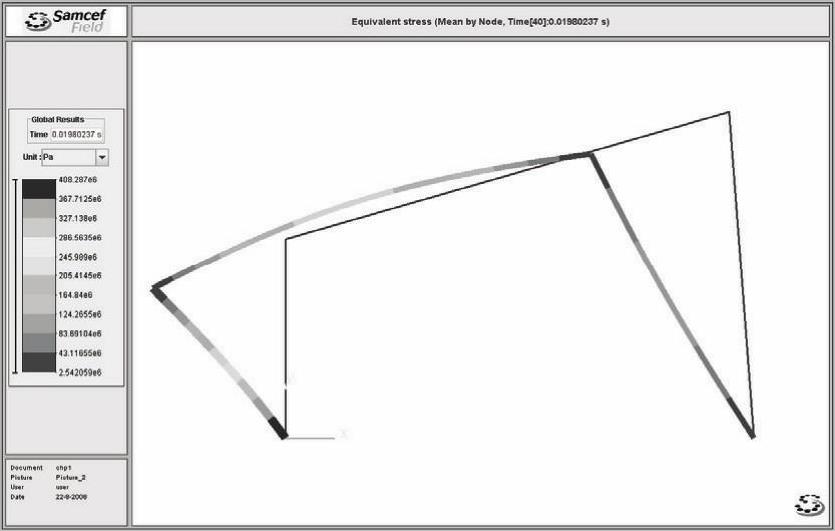

图12-31 0.02s等效应力云图

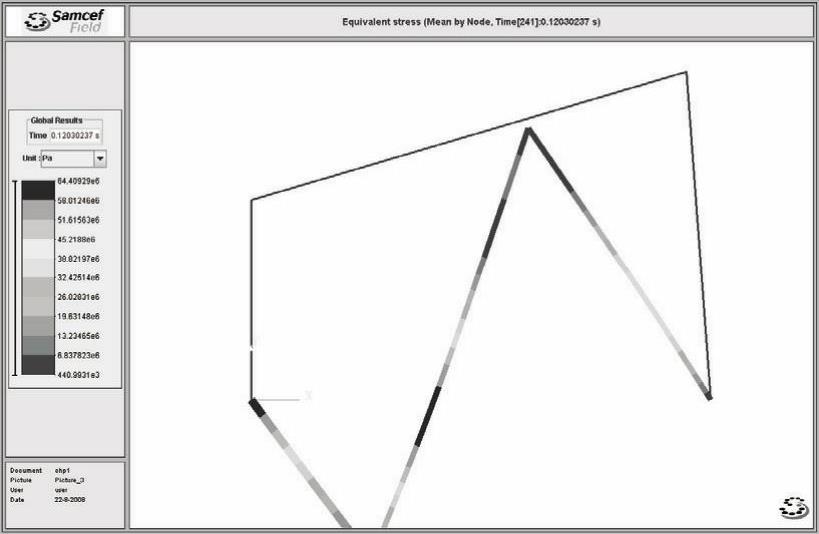

图12-32 0.12s等效应力云图

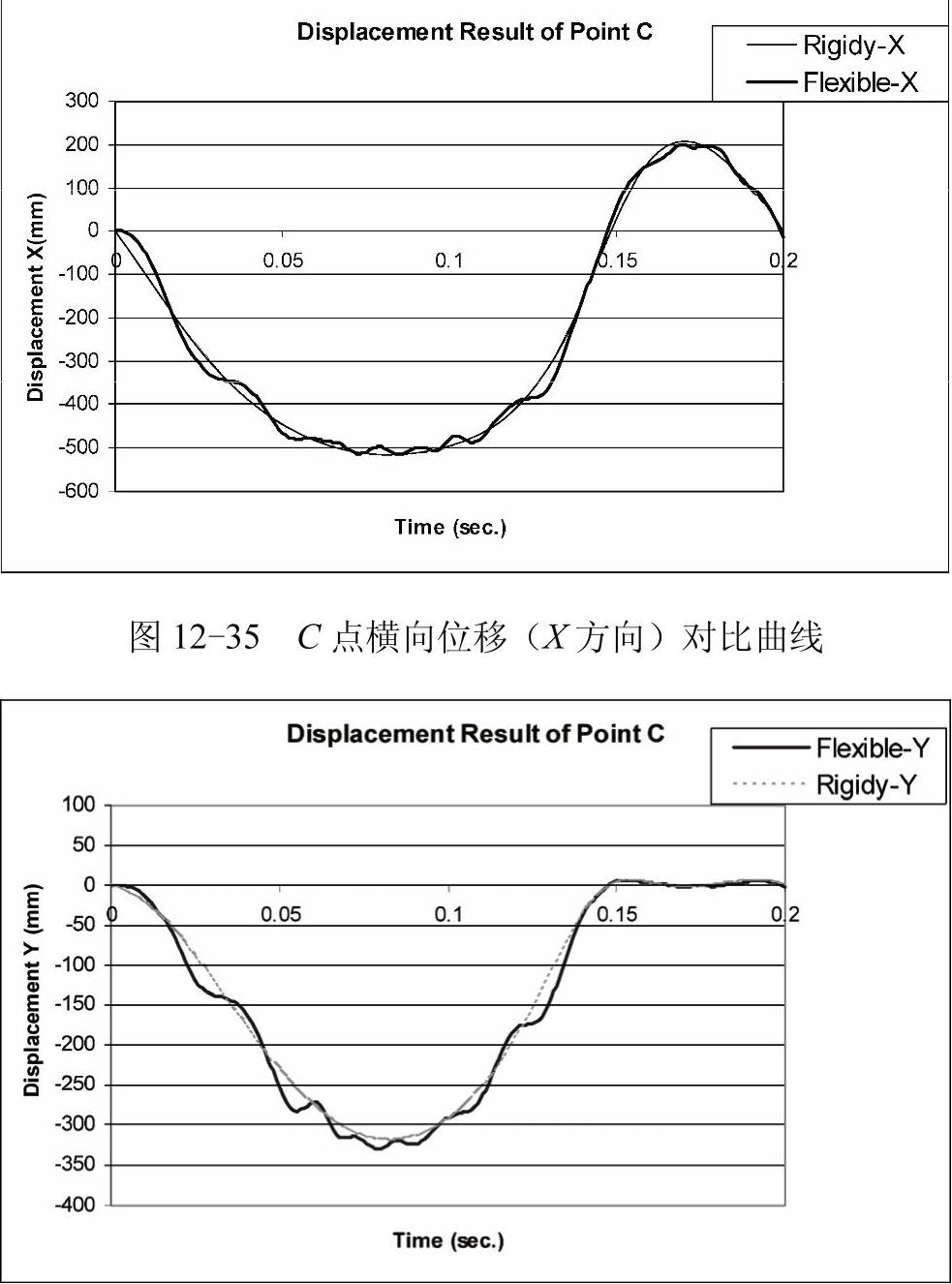

（9）将柔体模型和刚体模型的计算结果进行对比，C点横向位移（X方向）对比曲线如图12-35所示，纵向位移（Y方向）对比曲线如图12-36所示。

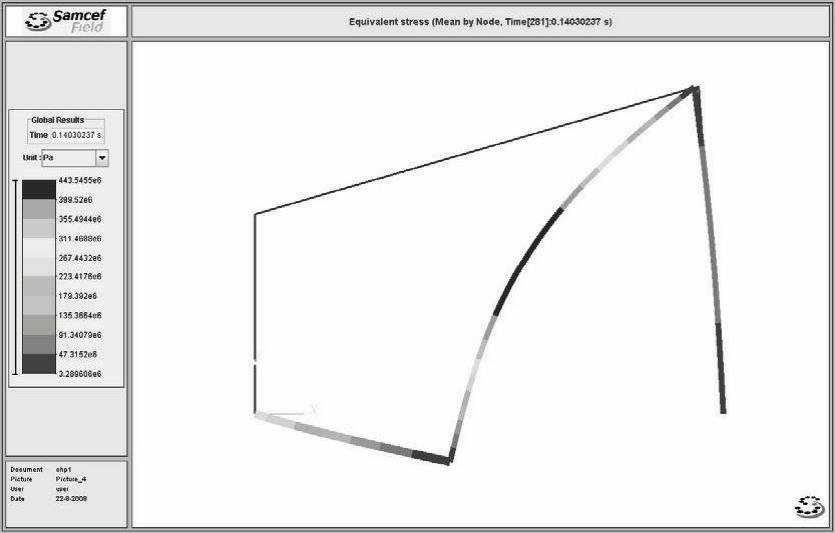

图12-33 0.14s等效应力云图

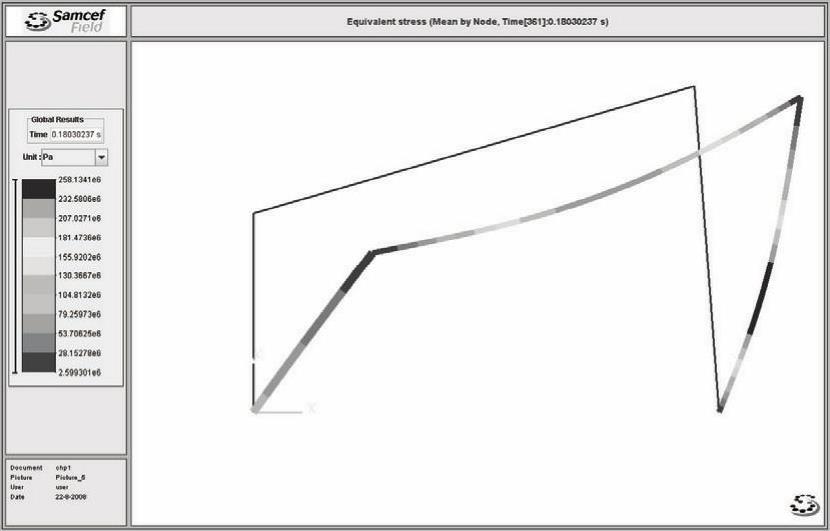

图12-34 0.18s等效应力云图

图12-36 C点纵向位移（Y方向）对比曲线
