5.7.2 连接类型简介
装配连接的类型有很多种，例如刚性连接、接触、粘接、铰、弹簧、齿轮等。不同的分析也有各自适用的连接类型，如非线性分析中的转动铰，转子分析中常用的轴承等。表5-1所列的是比较常用的装配连接类型。

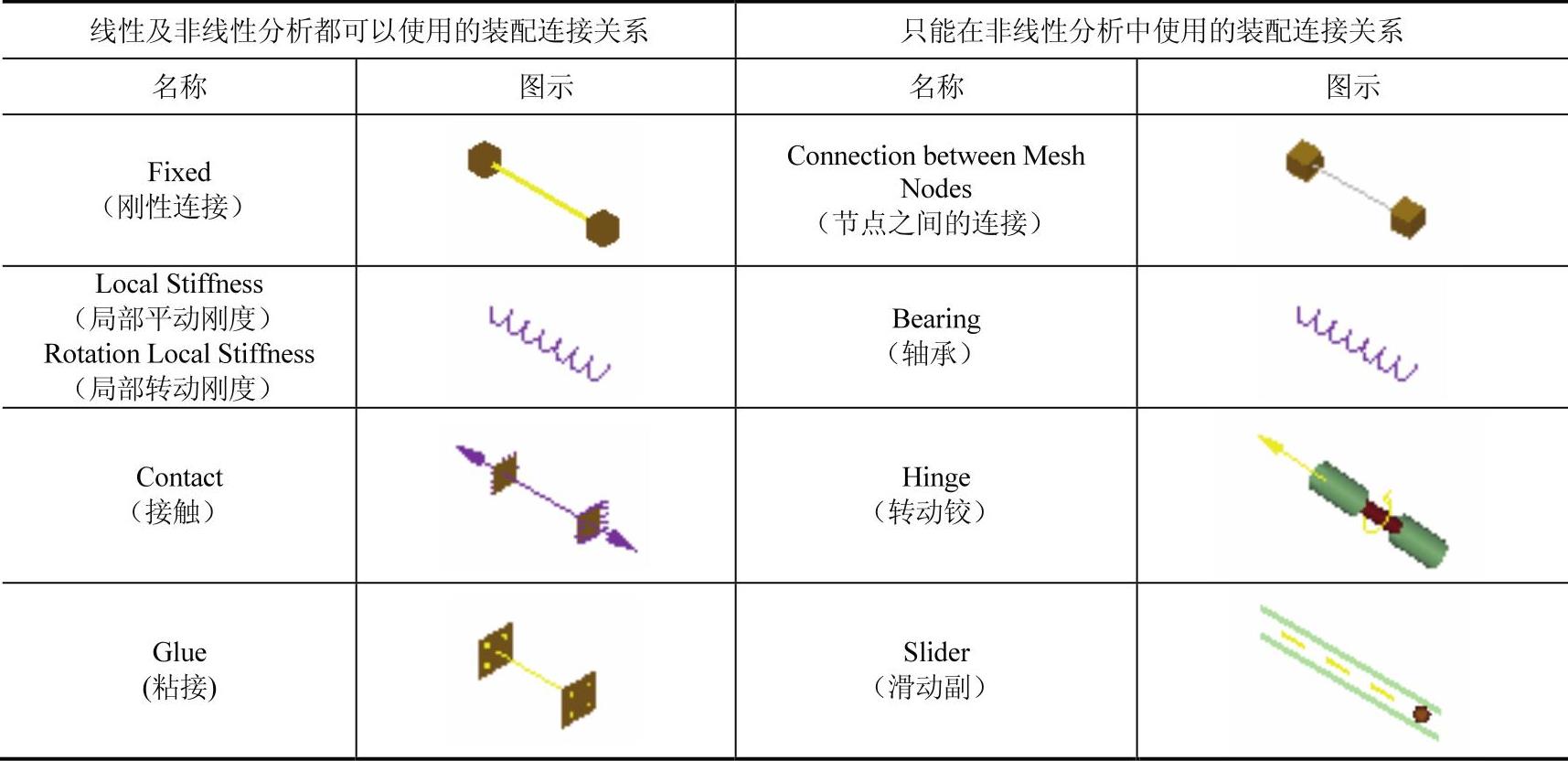

表5-1 常用的装配连接类型

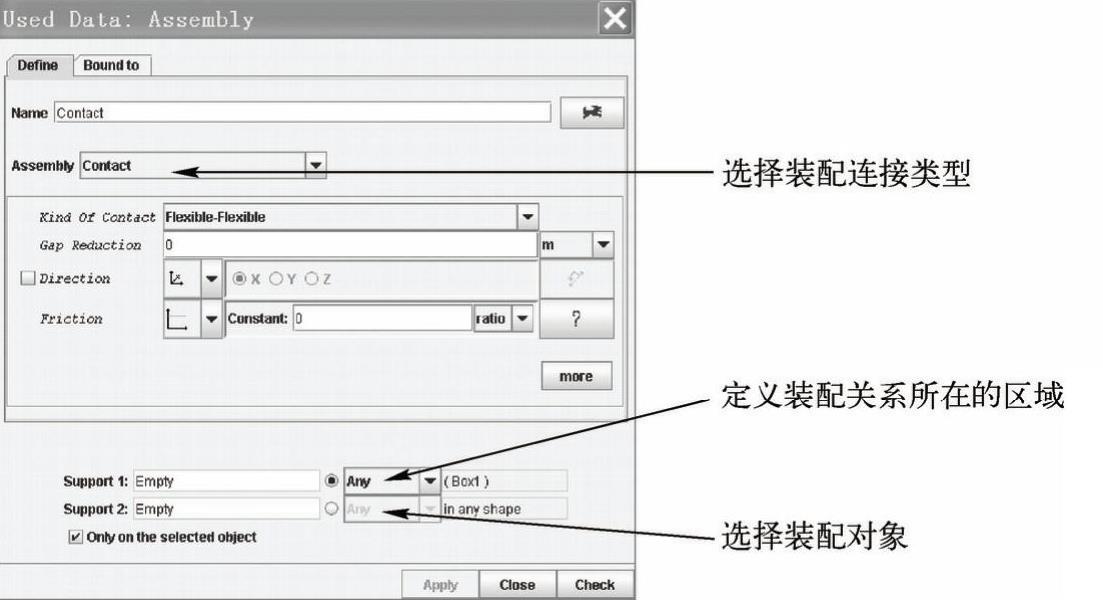

装配定义对话框如图5-54所示。
1.Fixed
这个功能将两个结构为刚性的对象连接在一起。
2.Contact
这个功能定义两个矢量点、节点、面的接触，可以定义一个摩擦因子。
定义数据包括如下内容。
（1）间隙缩减量：间隙长度一般等于几何体素之间的距离。在一些分析中，真实的间隙距离与几何距离不相等，如壳单元有一半的厚度需要考虑在间隙之内。在类似的情形下，需要考虑间隙缩减量，其单位与当前使用的单位一致。
图5-54 装配定义对话框
（2）摩擦系数：当两个装配体连接区域受到切向及另外两个方向的力时，需要考虑摩擦系数的影响。
3.Local Stiffness

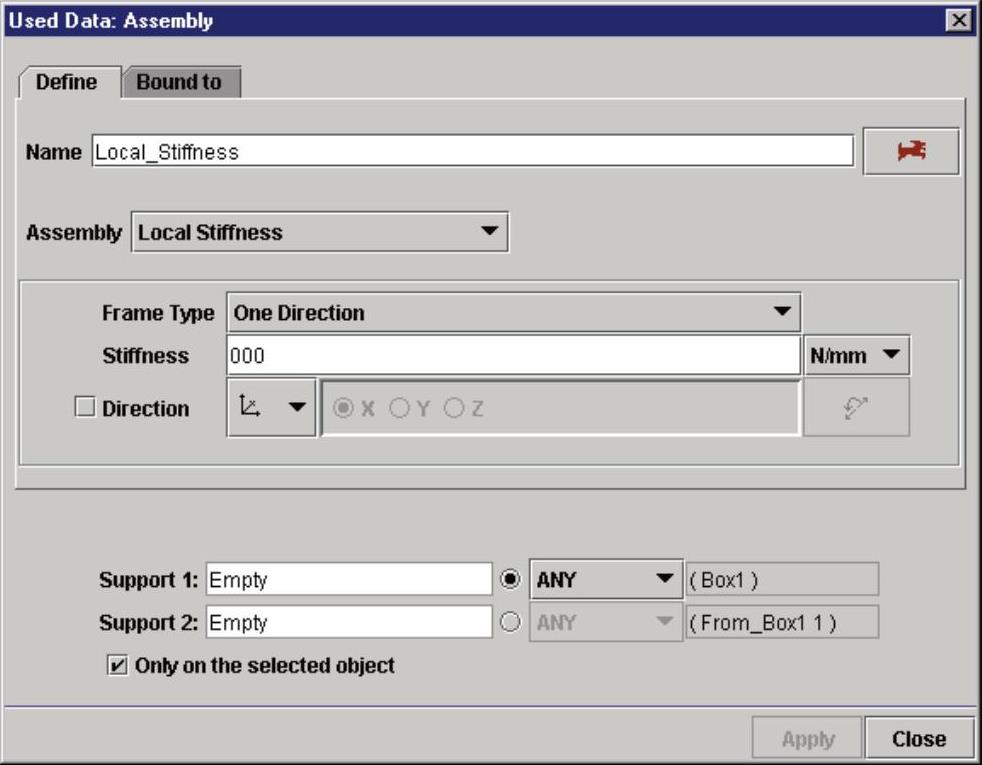

（1）Assembly/Local Stiffness：用于定义两个矢量点或节点间可以在给定方向上连接时的局部刚性，如图5-55所示。
图5-55 局部刚度定义对话框
（2）定义弹簧单元数据。
●Stiffiness（刚度）：弹簧刚度值，注意单位。
●Direction（方向）：弹簧的指向。
4.Glue
当两部分几何结构是独立构建，而网格是完全连接的时候，可以通过Glue来定义其连接关系。

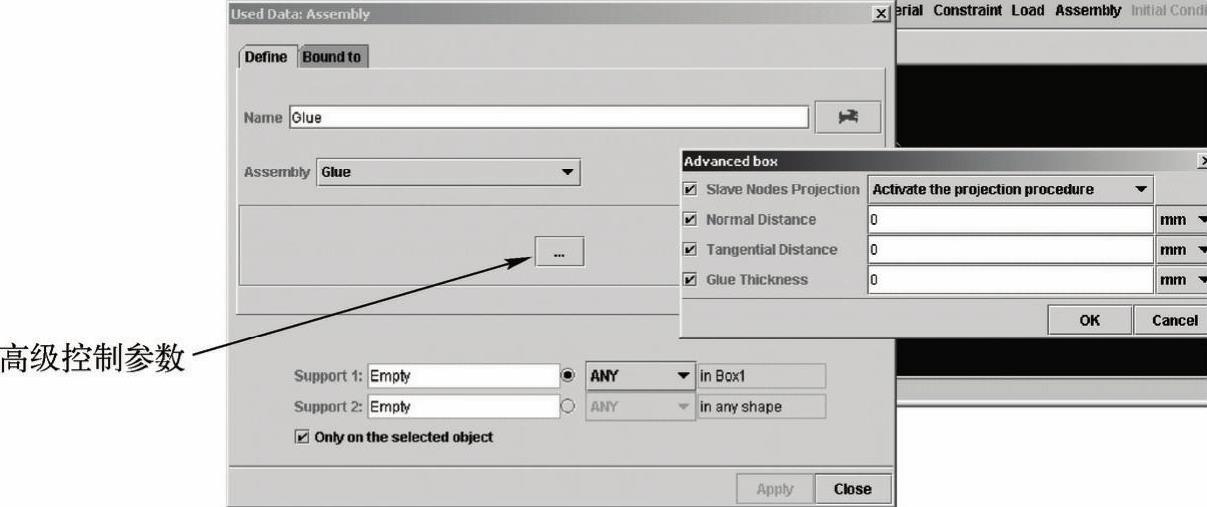

这种方法构建了Support1上的节点与Support2上的面的连接，粘接定义对话框如图5-56所示。在操作时需要选择相同的几何元素或者节点进行连接。如果需要，还可以定义一些高级控制参数进行操作。
图5-56 粘接定义对话框
高级控制参数如下。
●Slave Nodee Projection：该参数需要在面上或者单元上投影节点。
●Normal Distance：如果节点和面之间的距离大于Normal Distance，节点将不能被投影。
●Tangential Distance：该距离将放大投影面，其允许投影节点超过选择面的区域。
●Glue Thickness：粘结厚度。
5.Connection Between Mesh Nodes

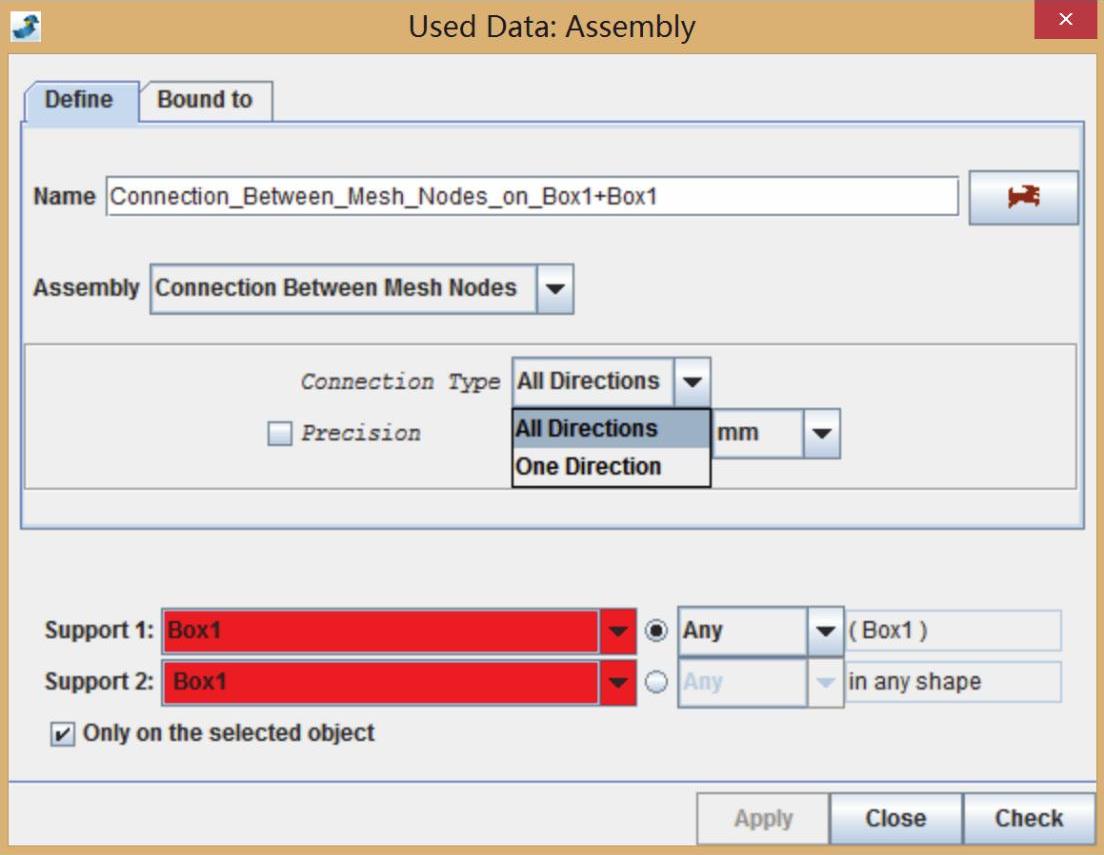

节点连接定义对话框如图5-57所示。该功能用于连接两个节点，让两个节点在一个方向上一起平动或者转动，也可以让其所有方向上的位移一致。注意，两个选择对象必须有相同的节点数。
图5-57 节点连接定义对话框
自由度之间的连接是按照qi=qj（Opposite Value选项关闭）或者qi+qj=0（Opposite Value选项打开）方程定义的。
