16.2.3 定义分析数据
单击Analysis Data模块图标，进入分析数据模块，同时显示出分析数据命令。
1．定义属性
(1)在数据树中选择Wirel，或者在屏幕上单击线。
(2)单击Behavior图标，弹出Behavior对话框。
注意：在此对话框中可以选择单元类型，以及是弹性体还是刚性体。
(3)Behavior:选择实体Beam。
(4)Type:选择弹性体Flexible。
(5)Profile Type:选择Full Circle。
(6)Radius (Rl):输入数值25，单位是mm。
(7)Direction:选择Y单选按钮。
注意：此项定义梁截面的方位。
(8)单击Apply按钮，在数据树Used Data项中创建了Wirel截面属性定义记录。
(9)在数据树中选择Wire2，或者在屏幕上单击线。
(10)单击Behavior图标，弹出Behavior对话框。
(11)Behavior:选择实体Beam。
(12)Type:选择弹性体Flexible。
(13)Profile Type:选择Full Circle。
(14)Radius(Rl):输入数值25。
(15)Direction:选择Y单选按钮。
(16)单击Apply按钮，在数据树Used Data项中创建了Wire2截面属性定义记录。
2．定义材料特性
(1)在数据树中选择Wirel，或者在屏幕上单击线。
(2)单击Material图标，弹出材料定义对话框，在此对话框中创建材料Steel。
(3)Young modulus：输入2.0e5，单位为MPa。
(4)Poisson ratio:输入0.3。
(5)Mass Density:输入10，单位为kg/m’。
注意：由于不考虑轴的转动惯量，此处设置很小的密度值。
(6)单击Apply按钮确认输入数据，定义Wirel的材料属性。
(7)在数据树中选择Wire2，或者在屏幕上单击线。
(8)重复上述操作，定义Wire2的材料属性。
3．添加边界条件
分析扭转振动问题，需要将除绕旋转轴的转动自由之外的其他五个自由度全部约束。由于两个轴都是一端固定的，因此在一端定义固定约束Clamp。
(1)在数据树中选择Wirel，或者在屏幕上单击线。
(2)选择并单击Constraint图标。
(3)在Constraint下拉列表框中选择单自由度约束Locking。
(4)在Frame Type下拉列表框中选择Cartesian Local Frame。
(5)选中Translation Comp 1、Translation Comp 2和Translation Comp 3复选框。
（6）使用鼠标左键拾取线Wire1。
（7）单击Apply按钮，整个线上的平动自由度都被约束。
（8）在Constraint下拉列表框中选择单自由度约束Locking Rotation。
（9）在Frame Type下拉列表框中选择Cartesian Local Frame。
（10）选中Rotation Comp 2和Rotation Comp 3复选框。
（11）使用鼠标左键拾取线Wire1。
（12）单击Apply按钮，约束了整个线转动自由度。
（13）用同样的方法定义Wire2的约束。
4.设置转子信息
（1）在数据树中选择Wire1，或者在图形上选择线Wire1。
（2）单击鼠标右键。(https://www.daowen.com)
（3）在快捷菜单中选择Rotor命令，弹出转子定义对话框。
（4）选中Axis复选框，并在右侧的下拉列表框中选择Select 1 line。
（5）单击右侧的
图标，在图形区单击Wire1。
注意：由于Wire1线没有在X轴上，因此需要用线Wire1定义转子的旋转轴。

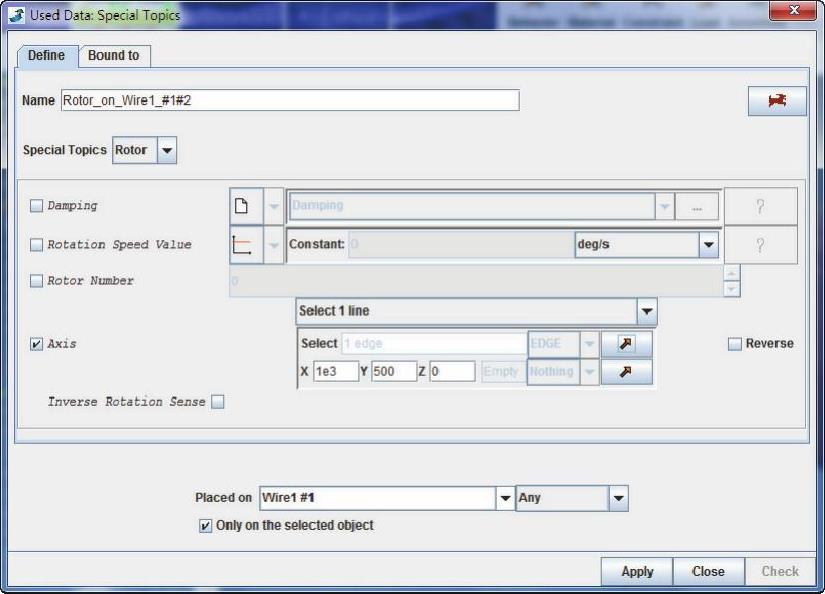

（6）单击Apply按钮，定义线Wire1为转子1（如图16-23所示）。
（7）在数据树中选择Wire2，或者在图形上选择线Wire2。
（8）单击鼠标。
（9）在快捷菜单中选择Rotor命令，弹出转子定义对话框。
（10）选中Axis复选框。

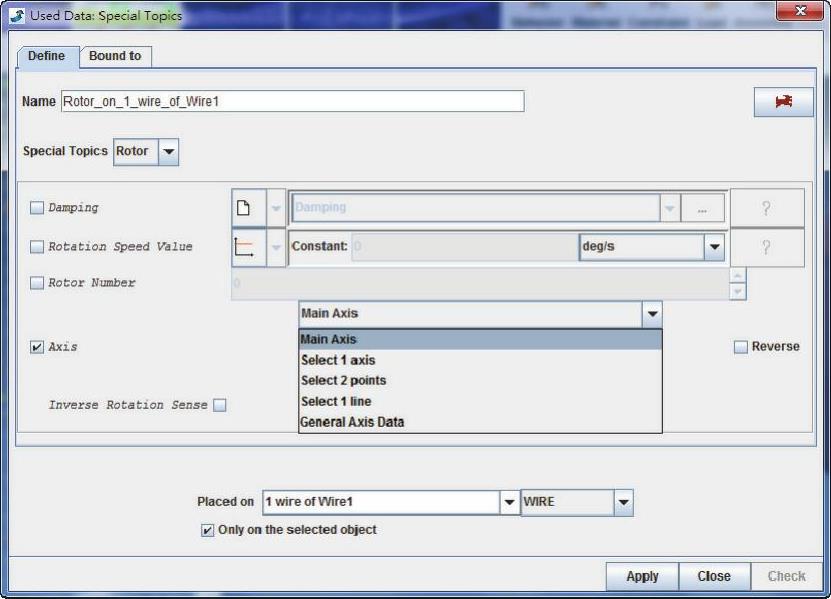

（11）单击Apply按钮，定义线Wire2为转子2（如图16-24所示）
图16-23 定义转子1
图16-24 定义转子2
5.定义集中转动惯量
惯量采用集中质量单元（Lumped Mass）模拟。
（1）在数据树中选择Wire1，或者在图形上选择线Wire1。
（2）单击Behavior图标，弹出Behavior对话框。
（3）选择Lumped Mass单元。
（4）设置集中质量为1kg。
(5)设置直径极转动惯量为12kg．m2。
(6)在数据树中选择Wire2，或者在图形上选择线Wire2。
(7)重复以上操作，定义Wire2-端的极转动惯量为12kg．m2。
6．定义齿轮连接
采用齿轮单元Gear定义齿轮连接。
(1)在数据树中同时选择Wirel和Wire2，或者在图形上同时选择线Wirel和Wire2。
(2)选择并单击Assembly图标。

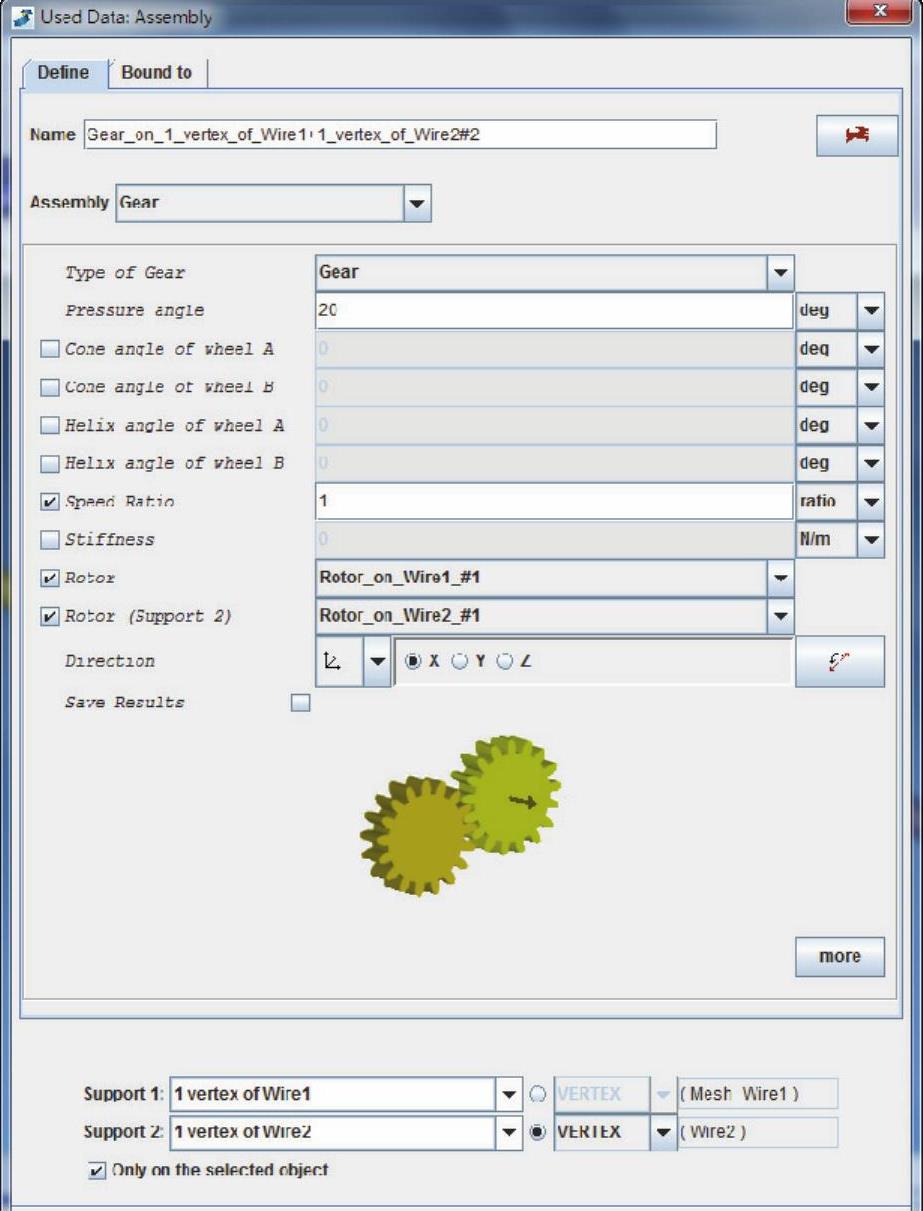

(3)Assembly:选择Gear，如图16-25所示。
图16-25 转子定义对话框
（4）Type of Gear：选择Gear（外接齿轮）。
（5）Pressure angle：设置压力角为20度。
（6）选中Speed Ratio复选框并设置传动比为1。
（7）选中Rotor复选框，并选择Rotor_on_Wire1_#1，这是齿轮1所在的转子名称。
（8）选中Rotor（Support 2）复选框，并选择Rotor_on_Wire2_#1，这是齿轮2所在的转子名称。
（9）Direction：选择X单选按钮。此为齿轮旋转轴方向。
（10）Support 1：选择顶点Vertex，在图形区选择Wire1的端点。
（11）Support 2：选择顶点Vertex，在图形区选择Wire2的端点。
（12）单击Apply按钮，生成Gear单元。
7.显示模型
（1）在数据树Used Data中选择梁单元定义记录Beam_on_Wire1、Beam_on_Wire1和齿轮单元记录Gear_on_1_vertex_of_Wire1+1_vertex_of_Wire2。

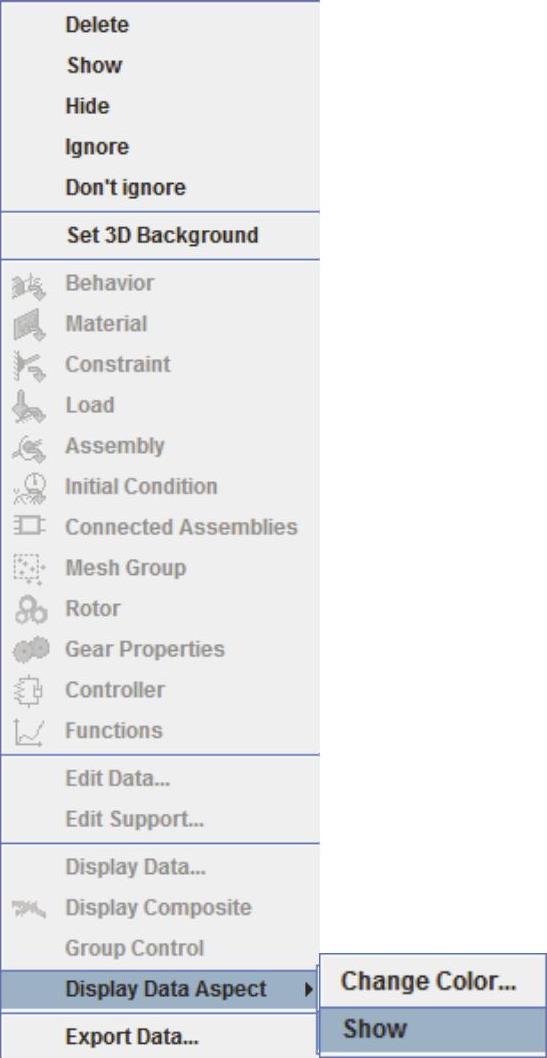

（2）单击右键，弹出快捷菜单（如图16-26所示）。
图16-26 工具菜单

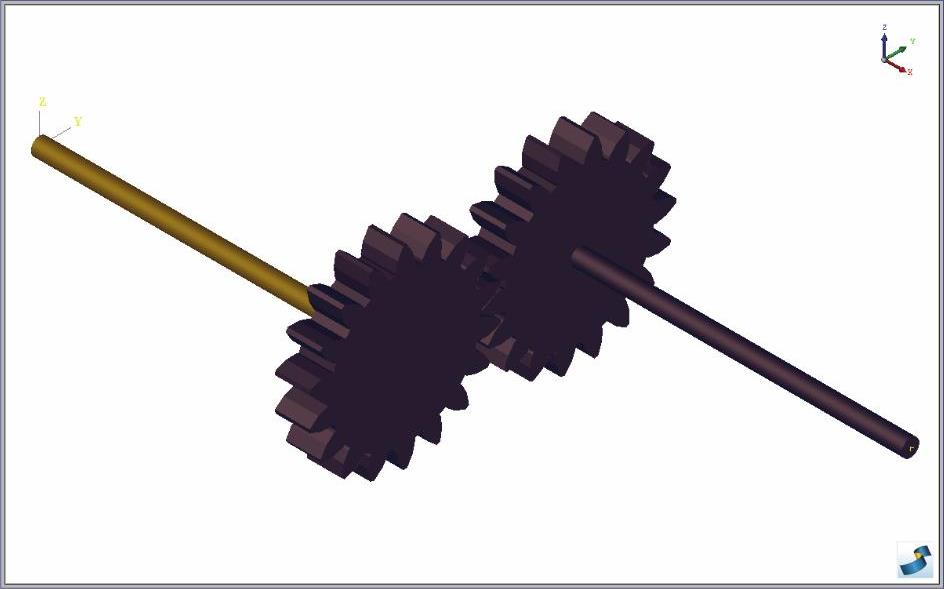

（3）选择Display Data Aspect→Show命令，在图形区按照比例显示出轴的形状和齿轮的形状（如图16-27所示）。
图16-27 显示轴和齿轮的分析模型（模型一）
