16.2.7  第二种模型计算结果

16.2.7 第二种模型计算结果

第二种模型是在前面模型的基础上，修改齿轮2的转动惯量和两个轴的传动比即可。

（1）打开模型Torsional-geared-twoinertia-case1.sfield。

（2）选择File→Save As菜单命令，输入新文件名Torsional-geared-twoinertia-case1，单击Save按钮，保存为另外一个模型。

（3）单击Analysis Data模块图标。

（4）在数据树Used Data中选择Lumped_Mass_gear2并双击，在弹出菜单中修改极转动惯量为3 kg·m²，按<Enter>键，单击OK按钮，完成修改。

（5）在数据树Used Data中选择Gear_on_1_vertex_of_Wire1+1_vertex_of_Wire2并双击，修改Speed Ratio为2。模型变为图16-32所示。

（6）单击Convert and Launch图标。

（7）将Problem Name修改为Torsional-geared-twoinertia-case2.dat。

（8）单击图标，提交作业，并显示执行状态的监视对话框。

（9）当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。

（10）单击Result模块图标，进入结果显示模块。

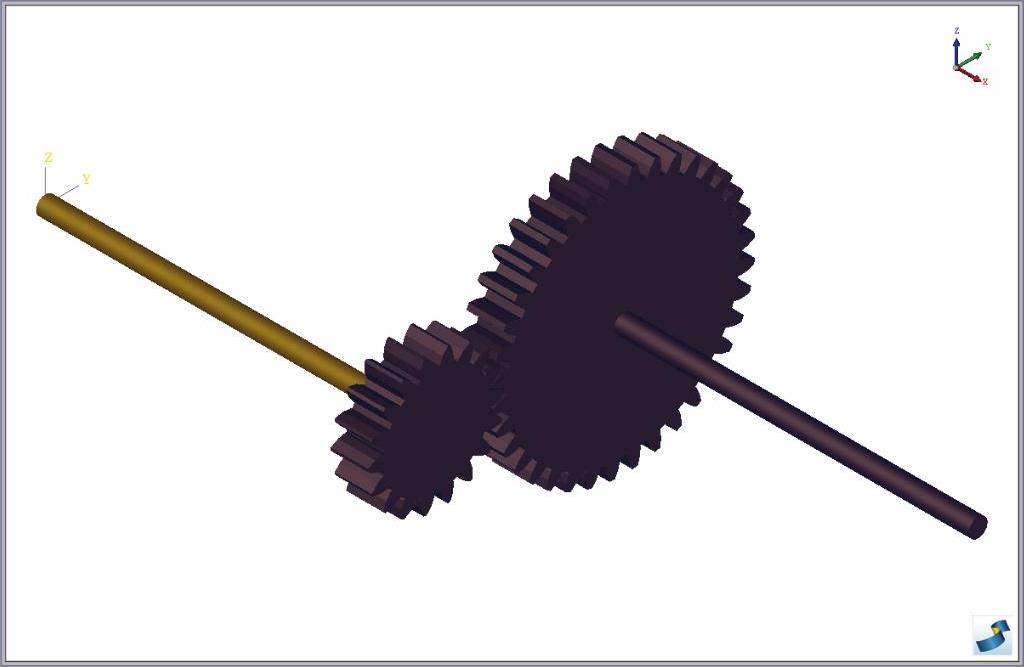

图16-32 显示轴和齿轮的分析模型（模型二）

（11）在数据树Result中选择Nodal Rotation并双击，在Criteria result选项中选择Scalar标量选项，单击Apply按钮生成振型图。

（12）显示出第1阶扭振模态振型（如图16-33所示）。

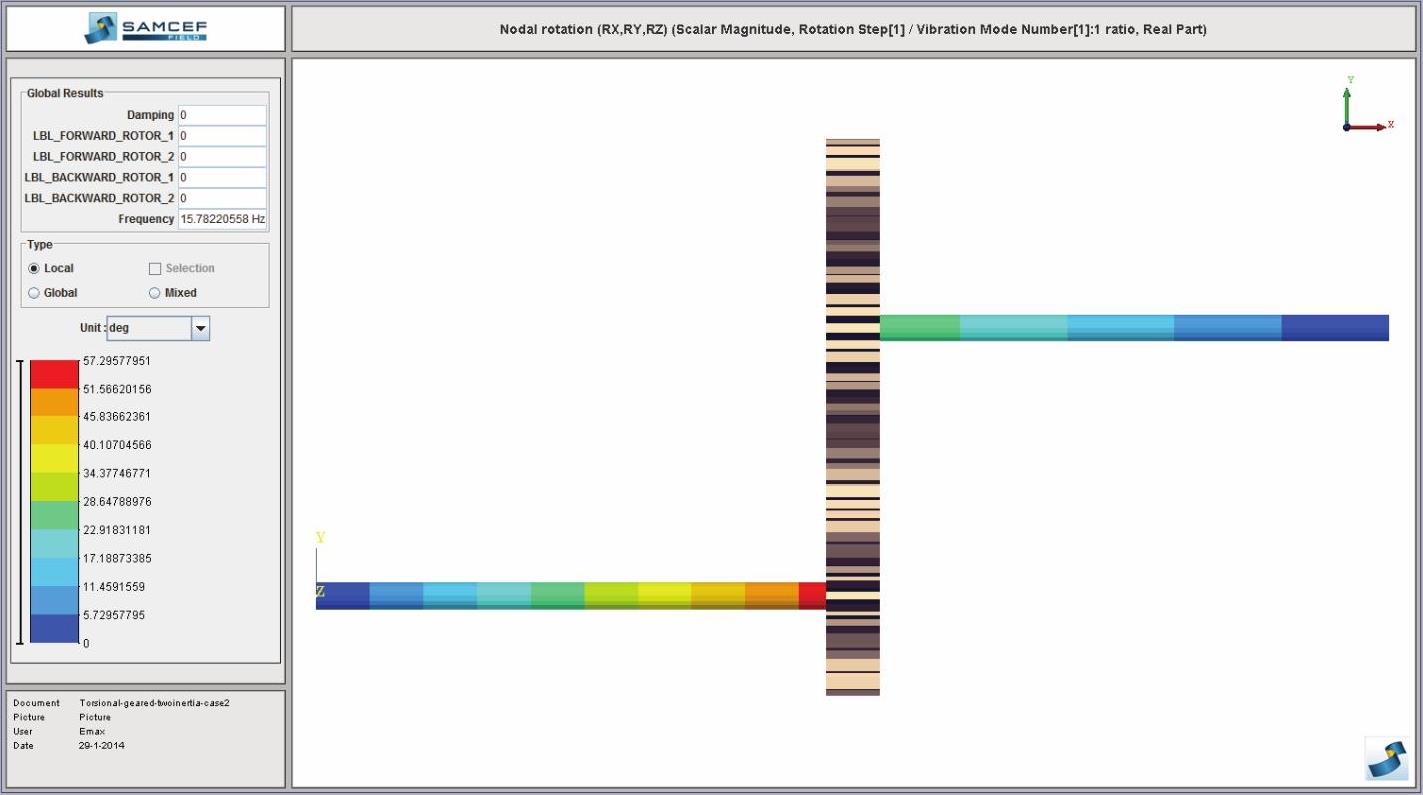

图16-33 模型二第1阶扭振固有频率

（13）单击工具条中的保存文件快捷图标保存文件。
