5.2.6 分析数据对话框

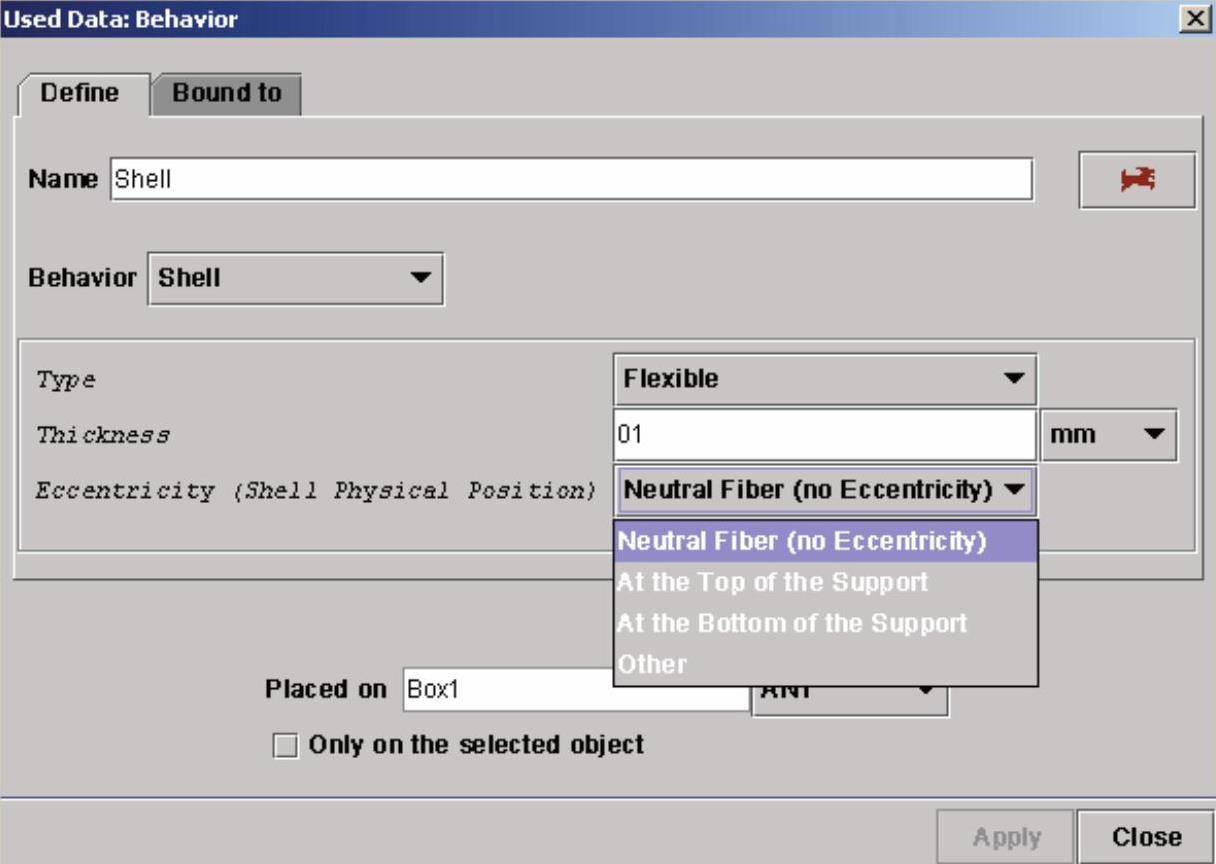

图5-9所示为典型的分析数据对话框，不同类型的数据选项有效性基于以下几个方面。
●当前操作（创建、指定、编辑）。
●当前选择（分析模型、面、节点等）。
●当前分析驱动器（SAMCEF或MSC.Nastran、线性静力或模态分析等）。
●与以前定义的分析数据的兼容性。
若一个数值对物体定义有误，只要没有输入值，输入区总保持红色。如果数据无效，子区也保持红色。
图5-9 分析数据对话框
1.模式子区
可以使用一个已有的FEA数据定义一个新的FEA数据。
单击取出图标

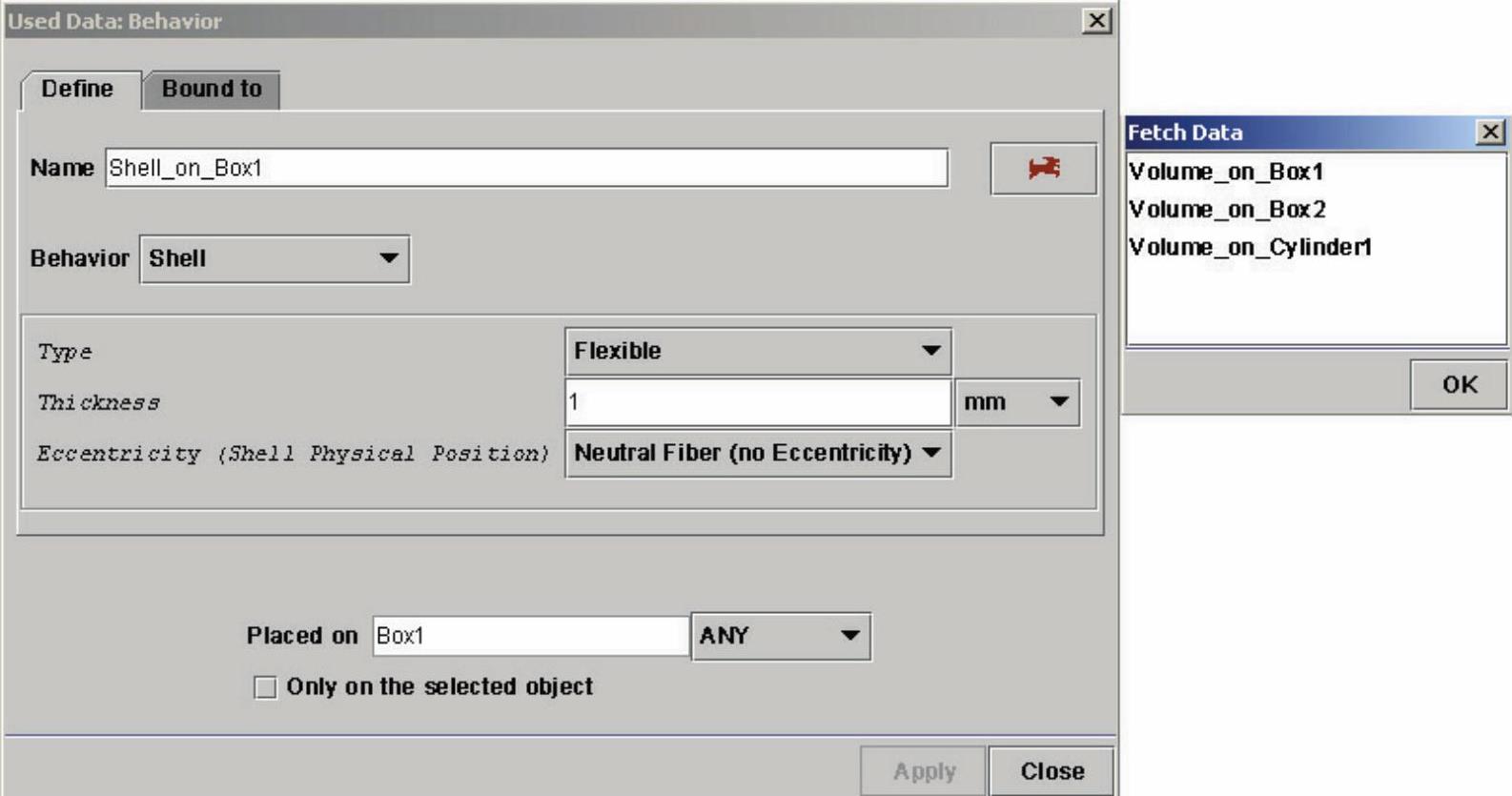

筛选出FEA数据指定给模板，如图5-10所示。当从数据库或当前分析已有的FEA数据创建、编辑或指定一个FEA数据时，可以从列表框中选择一个FEA数据，并将该数据的特性复制给当前数据。
图5-10 模式子区
2.绑定子区

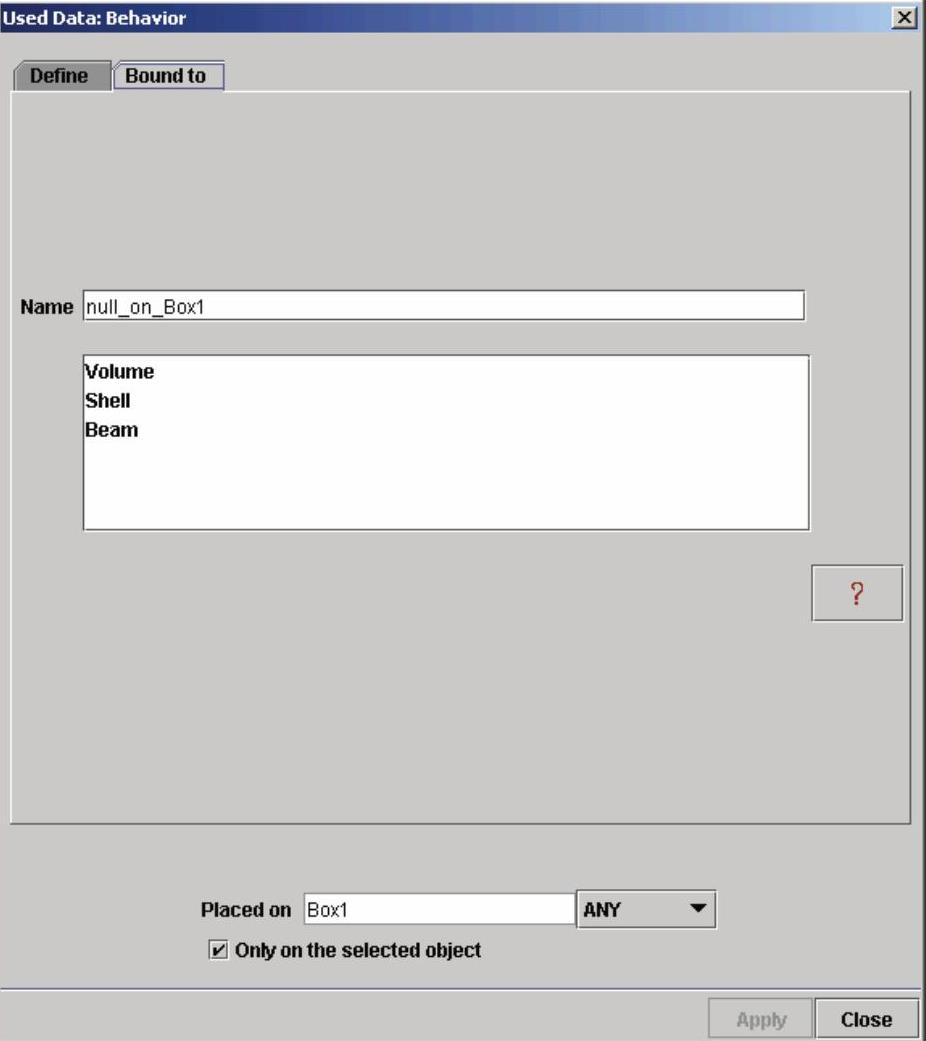

切换到Bound to选项卡来绑定一个分析数据，绑定子区如图5-11所示。
图5-11 绑定子区
当从数据库编辑或指定一个FEA数据时，可以从列表框中选择一个FEA数据，指定该数据给选择的支持体。
3.命名子区
名字对应于数据树里标示的主体。默认的名字句法是这样建立的：主体名字_选择的实体类型。在创建模型的任意时刻，使用者都可以修改创建的FEA数据的默认名字。在对话框里选择命名子区文本框，输入想要的名字即可。
4.子类型子区

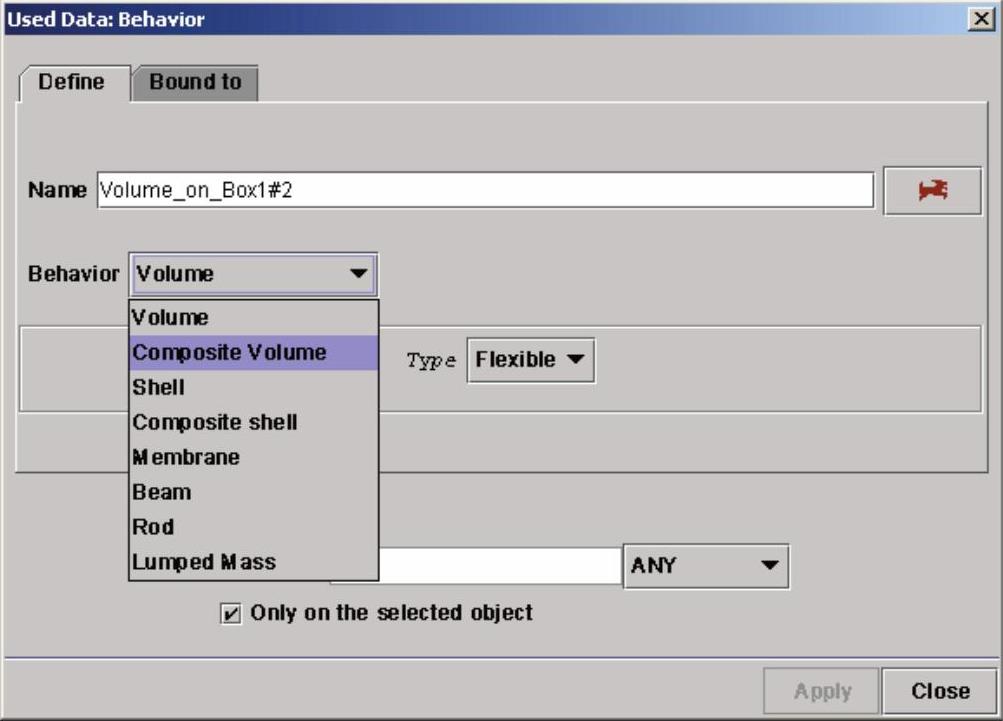

FEA数据子类型是在对话框的子类型子区里定义的，如图5-12所示。
图5-12 子类型子区
不同的子类型有效性基于：
●当前的分析数据类型（行为、材料、载荷、约束、装配、初始化条件）。
●当前的操作（创建、指定或编辑）。
●当前选择（分析模型、面、节点等）。
●当前分析驱动器（SAMCEF或MSC.Nastran、线性静力或模态分析等）。
●与以前定义的分析数据的兼容性。
5.特性子区

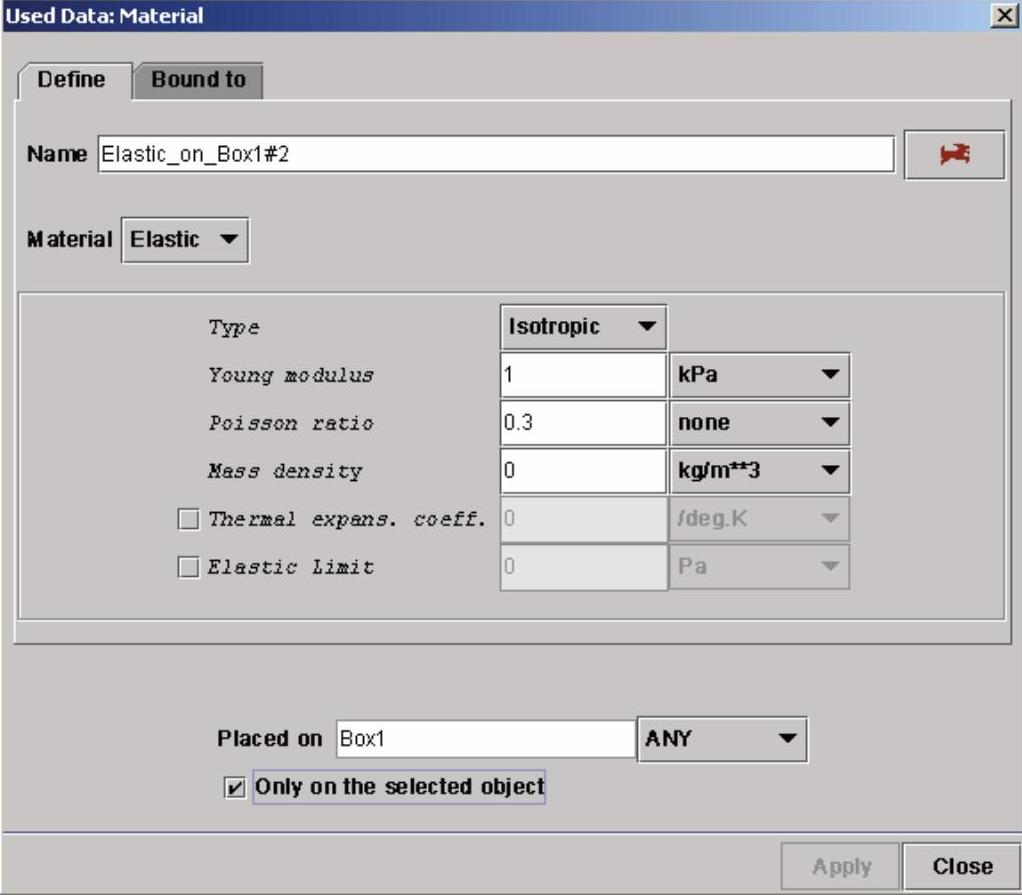

在对话框的特性子区定义FEA数据特性，如图5-13所示为在特性子区定义一个各向同性的材料。
图5-13 特性子区
当所有特性都定义后，单击Apply按钮。如果一些特性值无效，将会显示红色，Apply按钮显示灰色。
6.方向子区

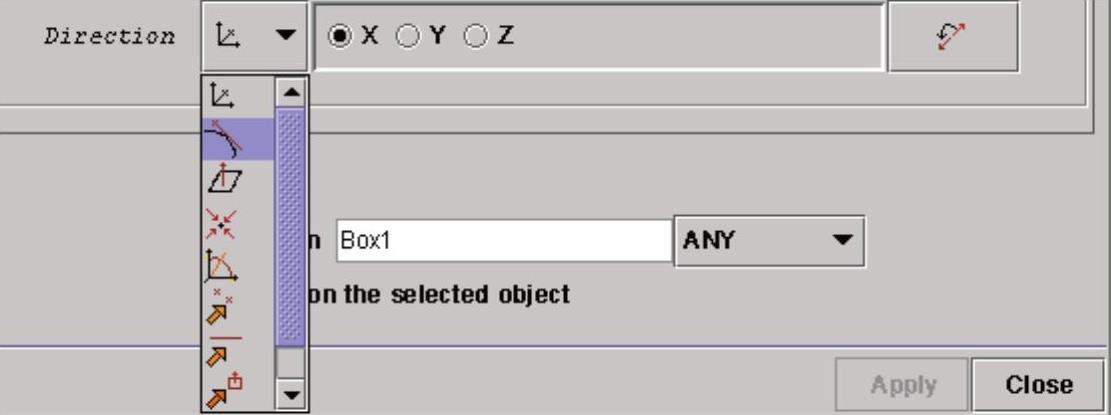

方向子区是一个分析数据对话框的子区，如图5-14所示。
定义一个方向，先在下拉列表框中选择方向定义模式。
图5-14 方向子区
（1）选择与坐标轴平行的方向，如图5-15所示。
图5-15 选择与坐标轴平行的方向
选择相应的单选按钮定义一个与坐标轴平行的方向，通过单击右侧的反向图标可以选择相反方向。
（2）选择与矢量一致的方向，如图5-16所示。
图5-16 选择与矢量一致的方向
定义一个与余弦矢量一致的方向，在数据编辑框中输入矢量余弦值。
（3）选择关于数据支持体的切向或法向，可以定义一个方向朝向一个顶点、边或轴，如图5-17所示。
图5-17 选择关于数据支持体的切向或法向
（4）通过选择一条线、两个点或一个面（面的法向）可以定义一个方向，如图5-18所示。
图5-18 通过选择一条线、两个点或一个面定义方向
7.平面子区

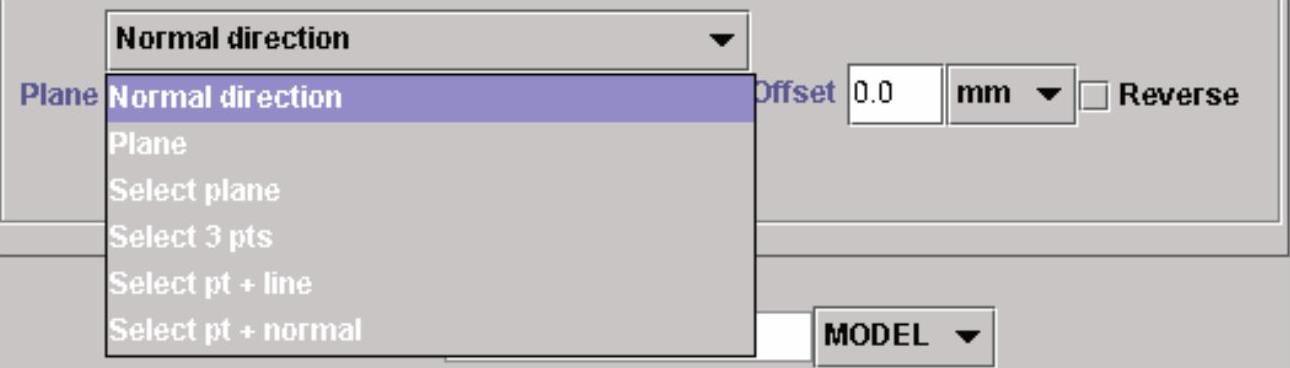

平面子区如图5-19所示。
图5-19 平面子区
定义一个平面有许多方法。例如，可以定义法向和一个距零点的偏移量。该偏移量在正法向是正值，反向复选框使正法向反向。其他方法是选择一个主平面、选择一个CAD构造面、选择3个点、选择一个点和一条线等，在这些情况里，通过选择计算偏移量，仍然是正法向。
