一、主要内容

在实验教学中，通过开关电源这个具体工程案例的设计和实现，将已学课程的理论知识应用到具体实践中，达到融合应用多门课程的目的；引导学生按照任务要求完成一个完整的作品设计、制作、调试、测试全过程，并提交完整的设计报告，最终通过作品验收、讲解答辩来评定课程成绩。

在具体设计中，要注意学生设计的规范性，如系统结构与模块构成，模块间的接口方式与参数要求；在调试过程中，要注意辅助电源、电源脉冲干扰对系统指标的影响，电路工作的稳定性与可靠性；在测试分析中，要分析系统的误差来源并加以验证。具体设计方案为:输出最大电流和电压分别为2A和36V，考虑系统其他消耗，前端变压器功率不小于96 W。DC-DC变换器是整个系统的核心，实现对输出电压的控制，同时决定了整个系统的效率。电压调整率和负载调整率的要求主要体现在DC-DC变换器的输出电压稳定度和系统闭环调控的准确性上。需要设计的方案主要有:

(1)DC-DC拓扑电路方案；

(2)MOSFET驱动方案；

(3)过流保护方案；

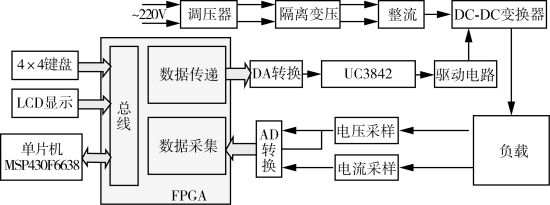

(4)系统总体设计方案及实现方框图(见图20-1)；

图20-1　系统总体设计方案及实现方框图

(5)电路设计与参数计算方案；

(6)开关稳压电源测试方案设计。
