水处理实体模型室

(二)水处理实体模型室

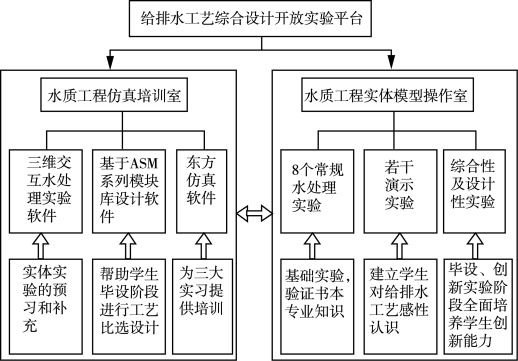

图54-1　给排水工艺综合设计开放实验平台设计框架

图54-2　虚拟水处理实验主控制界面

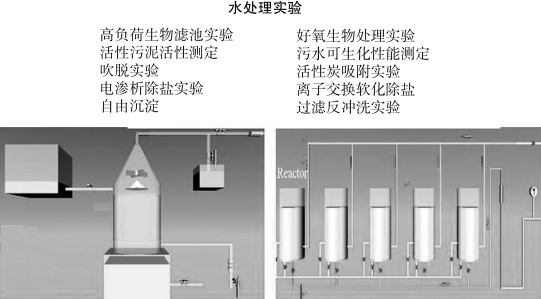

图54-3　各虚拟水处理实验控制界面

依据《给排水设计手册》，对水处理各个工艺构筑物进行了模型设计，模型材料采用透明的环氧树脂，便于学生看清内部构造和水流走向。设计进出口采用软管，以便学生根据实验要求自己动手灵活搭建水处理工艺流程。实体模型包括给水和污水模型两部分，具体有斜板(管)沉淀池、平流沉淀池、曝气沉砂池、双阀滤池、虹吸滤池、氧化沟、生物接触氧化池、电渗析器、离子交换实验装置等模型。部分装置如图54-4～图54-6所示。图54-7为A/A/O污水处理工艺系统。

图54-4　曝气沉砂池、机械澄清池等

学生通过仿真和实际实验，不仅可以最大限度地掌握单个水质工程实验，还可以对实体模型进行连接，组合出完整的水处理工艺流程，从而加深对水质工程学知识全面、系统的理解，为提高科研能力打下坚实的基础。

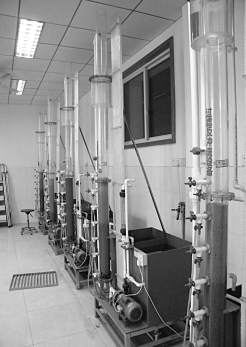

图54-5　过滤反冲洗实验装置

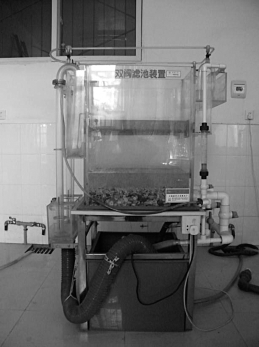

图54-6　双阀滤池装置
