1.6.1  图框模块绘制

1.6.1 图框模块绘制

图幅即图面的大小。根据国家规范的规定，按图面的长和宽的大小确定图幅的等级。室内设计常用的图幅有A0（也称0号图幅，其余类推）、A1、A2、A3及A4，每种图幅的长宽尺寸见表1-3，表中的尺寸代号意义如图1-44、图1-45所示。

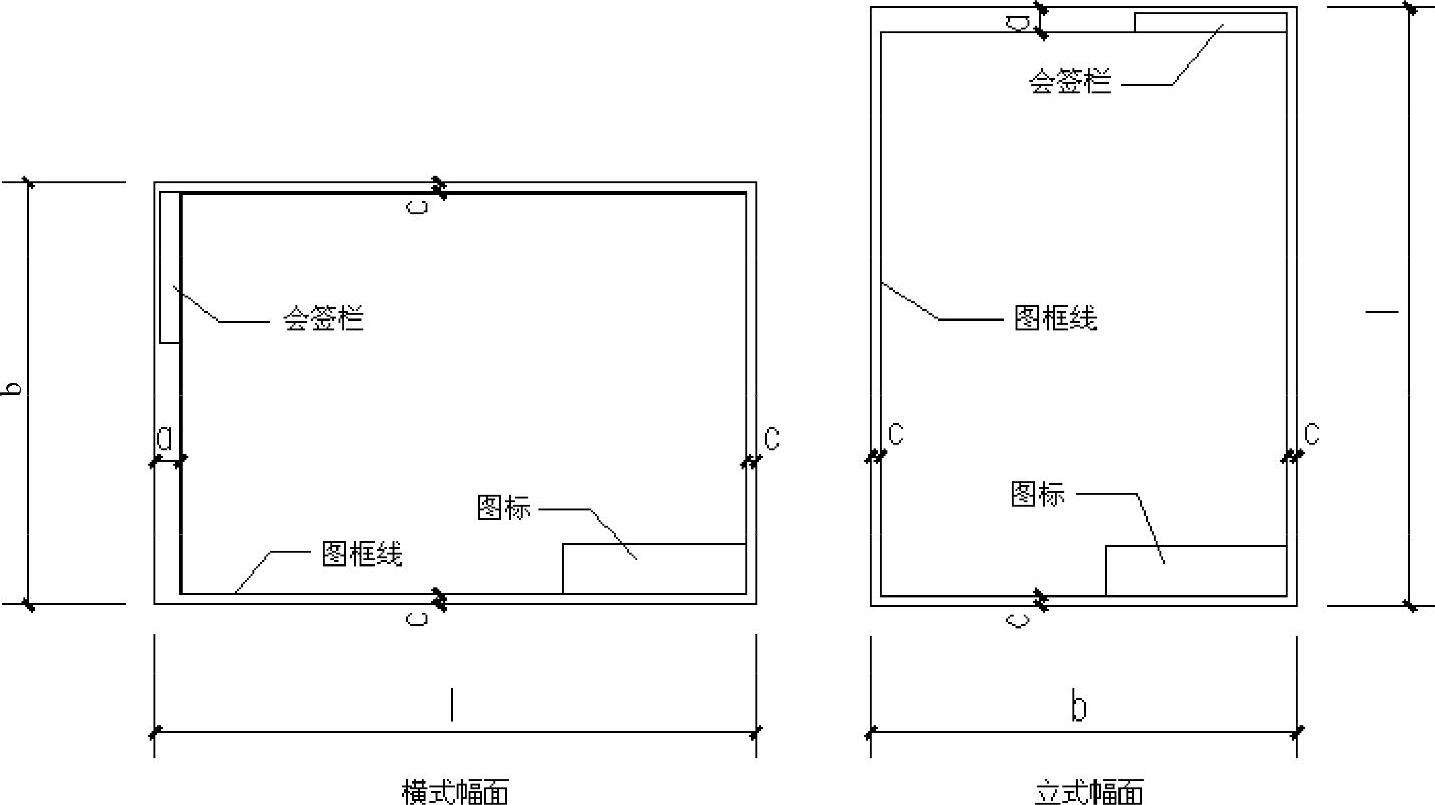

图1-44 A0-A3图幅格式

图标即图样的图标栏，它包括设计单位名称、工程名称、签字区、图名区及图号区等内容。一般图标格式如图1-46所示，如今不少设计单位采用个性化的图标格式，但是仍必须包括这几项内容。

图签是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容，具体内容根据需要设置，如图1-47所示为其中一种格式。对于不需要会签的图样，可以不设此栏。

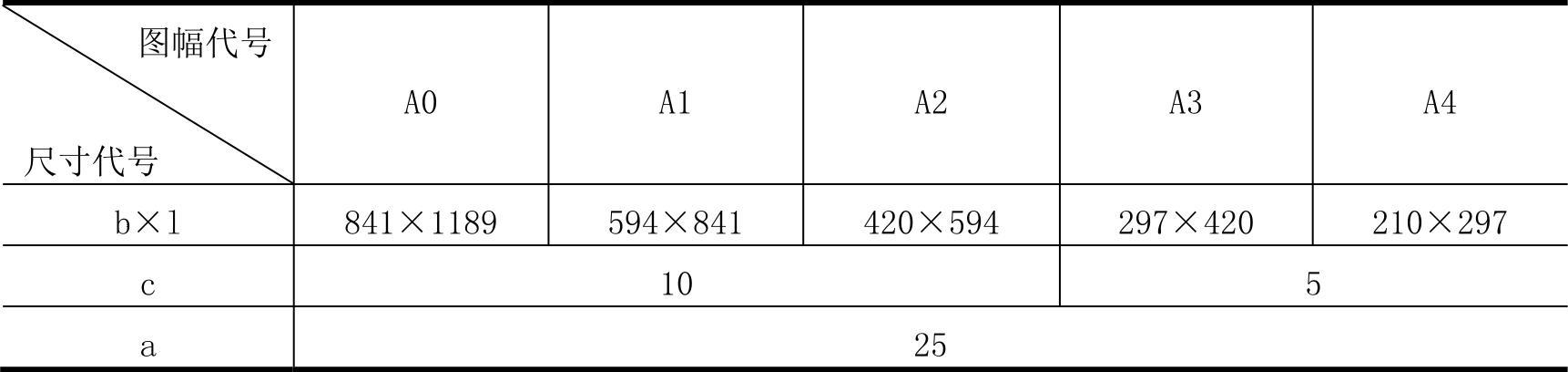

表1-3 图幅标准 （单位：mm）

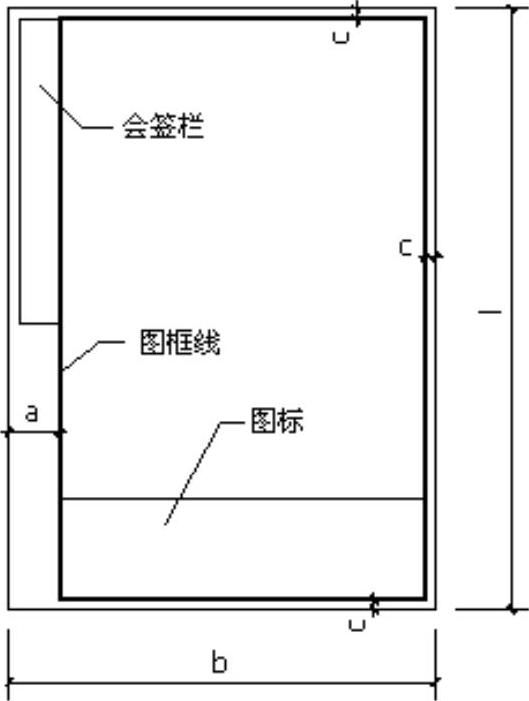

图1-45 A4图幅格式

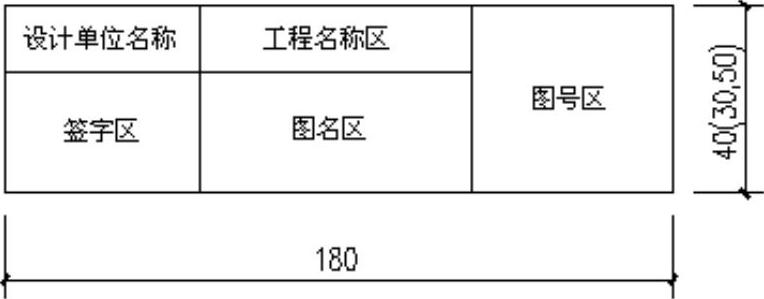

图1-46 图标格式

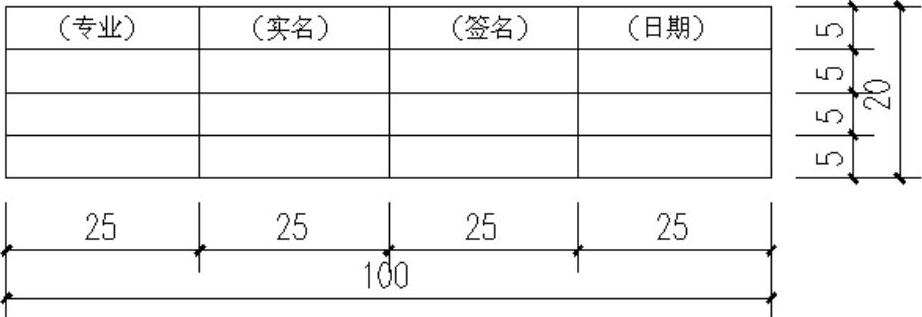

图1-47 图签格式
