8.4.1  辅助线的绘制

关闭墙线图层，如图8-22所示，将线宽设置为默认，然后在轴线3-2以下2000mm、轴线3-C左边1000mm处开始画一条水平线，由轴线的中点引出延伸线为水平线的终点，如图8-23所示。沿终点绘制垂直线到图形的上端与轴线平齐，如图8-24所示。在轴线3-1和轴线3-2的中点处绘制一条15200mm长的水平直线，并在轴线3-B处截断，如图8-25所示。完成后如图8-26所示。

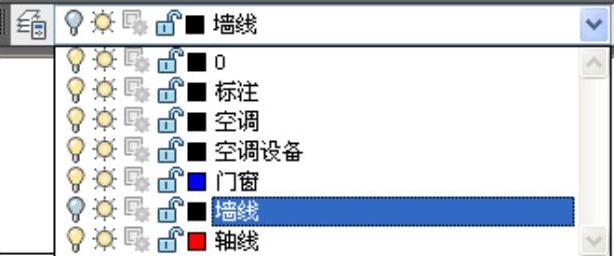

图8-22 关闭墙线图层

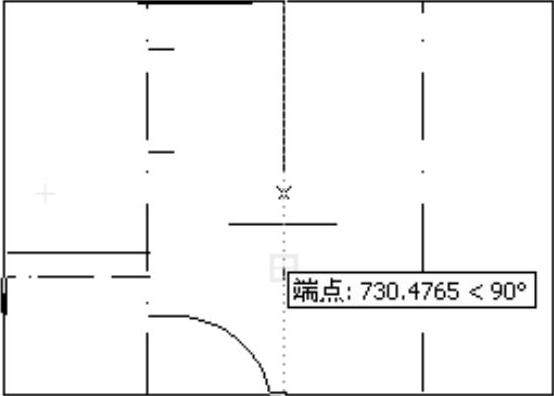

图8-23 绘制空调中轴线1

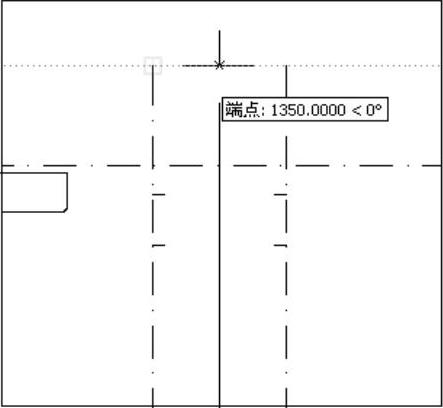

图8-24 绘制空调中轴线2

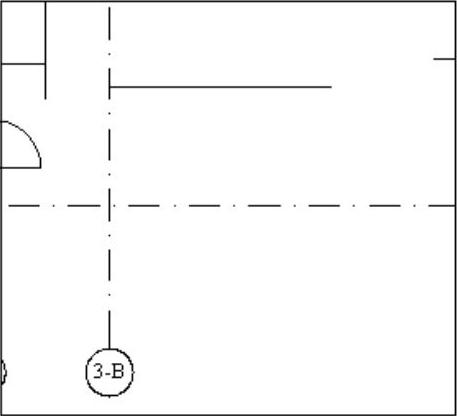

图8-25 绘制空调中轴线3

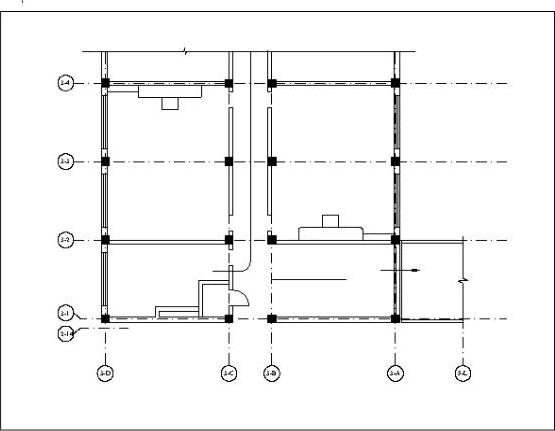

图8-26 绘制空调中轴线4
