20.3.2  绘制线路

20.3.2 绘制线路

（1）绘制总线。将“线路”层设置为当前层，将线宽设定为0.5mm，利用line命令在一、二区域处绘制两条竖直总线，如图20-26所示。

图20-26 绘制总线

（2）总线绘制完后，开始绘制分支线，同样，也采用绘制一个层中的线路，然后进行复制的方法。还用第10层为例，进行说明。

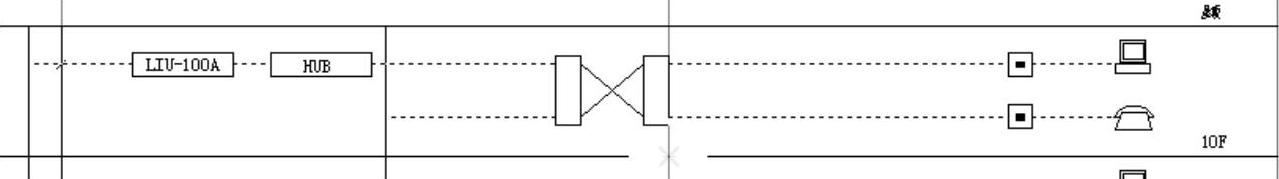

（3）将线宽设置为0.3mm，然后用中点捕捉命令，将模块相连，如图20-27所示。

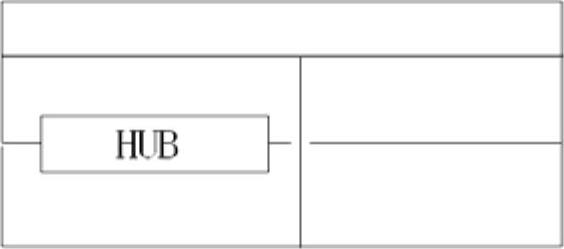

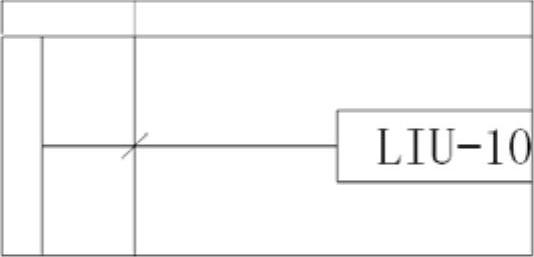

（4）注意在第二条主线和支线交接的位置，插入45°的小斜线，如图20-28所示。并在第三条总线和分支线交接处断开分支线，如图20-29所示。

图20-27 绘制分支线

图20-28 绘制节点

图20-29 断开节点

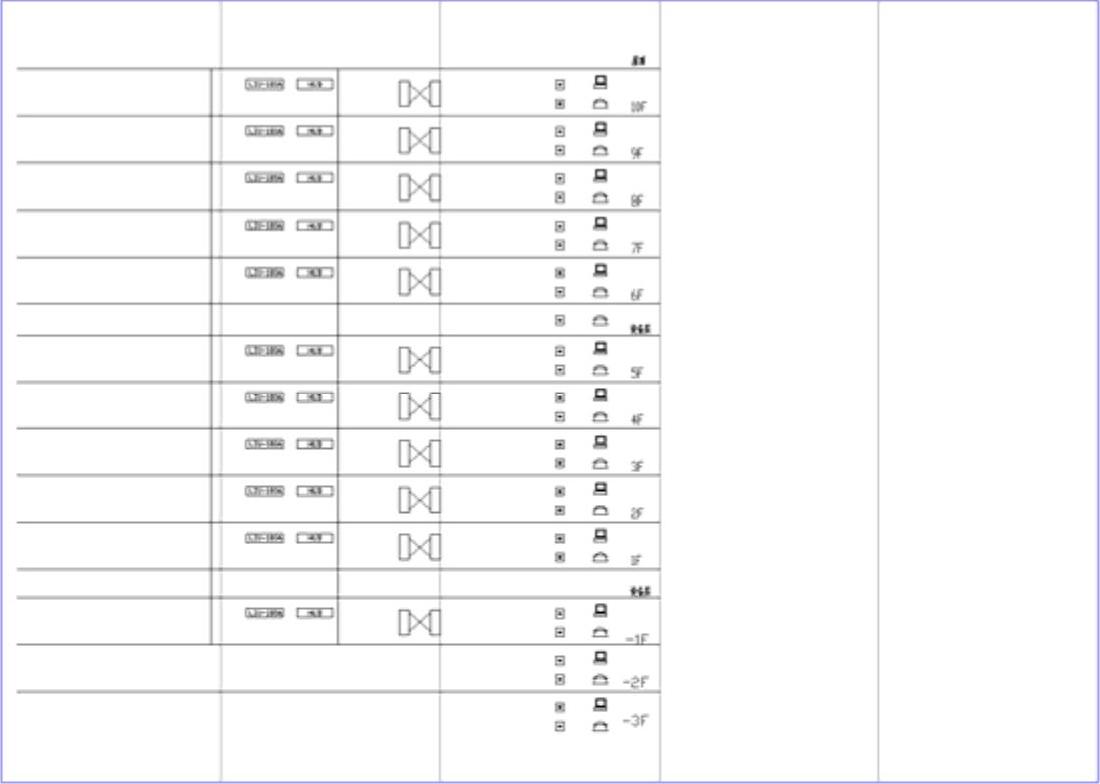

（5）将此层的分支线复制到其他各层，可以将复制的基点选择为层线与竖直辅助线的交点，这样可以方便地确定复制的位置，如图20-30所示。

图20-30 复制分支线

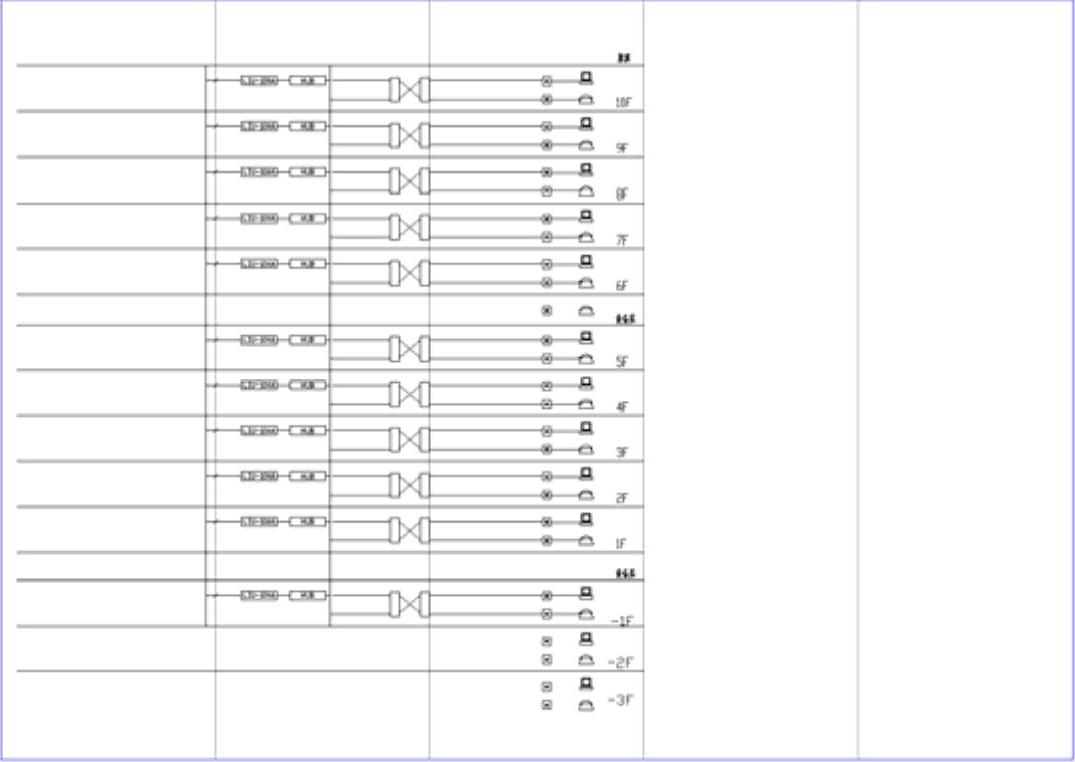

复制完成后，如图20-31所示。

图20-31 复制分支线
