17.2.3  文字标注

17.2.3 文字标注

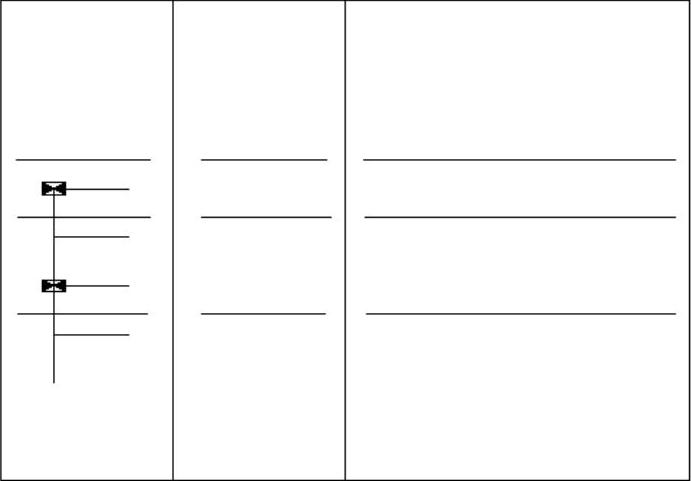

（1）将当前图层设为“标注”层，然后插入标注，首先在需要插入标注的位置绘制一条水平线，即在垂直线的4个等分点处插入，如图17-12所示。

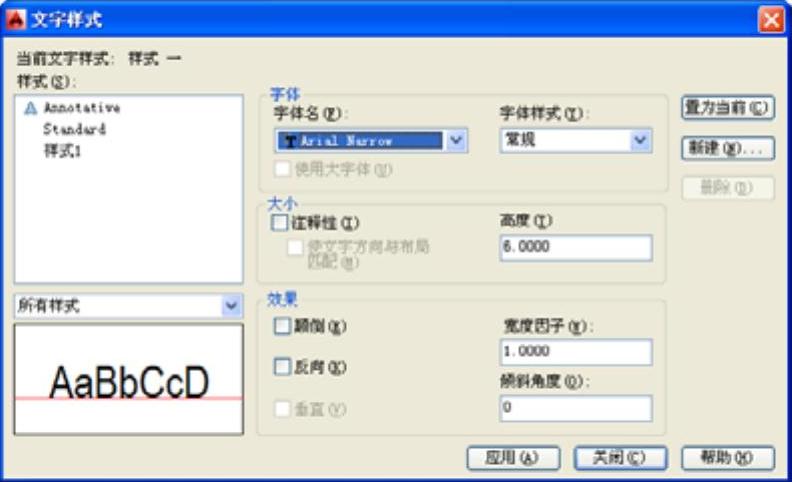

（2）选取菜单栏“格式”→“文字样式”命令，打开“文字样式”对话框，单击“新建”按钮，默认名称“样式1”，单击确定，然后在下面的“字体”下拉菜单中选择“Arial Narrow”字体，文字高度文本框中改为6，单击“确定”按钮，便创建了需要的字体，如图17-13所示。

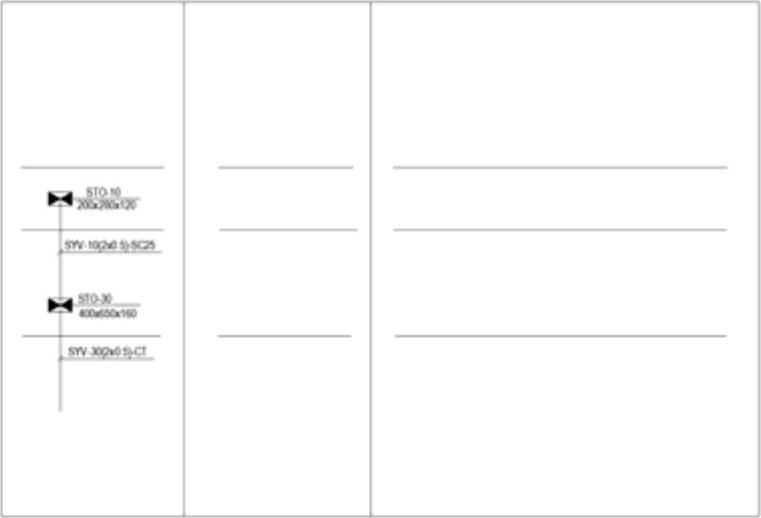

（3）利用“text”命令插入标注文字，可以利用复制等功能简化操作，这里就不作详细介绍，结果如图17-14所示。

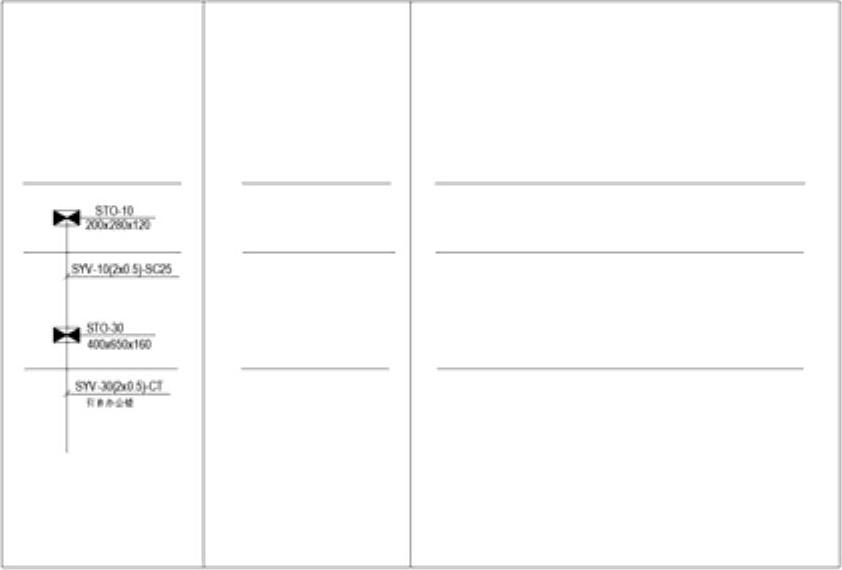

（4）在第二、第四条标注线与竖直线相交处，应插入一条45º的倾斜线，打开“文字样式”对话框，新建一种文字样式，默认为“样式2”，在“字体”下拉菜单中选择“仿宋_GB2312”字体，然后将当前字体切换为“样式2”，将文字高度设为3，单击确定。最后一条标注线下输入中文，如图17-15所示。

图17-12 插入标注线

图17-13 创建新字体

图17-14 插入文字标注

图17-15 插入中文标注

（5）打开“文字样式”对话框，建立“样式3”，文字的字体仍然用仿宋体，将文字高度设置为6，然后插入标题，如图17-16所示。

图17-16 插入标题

注意

文字标注比较繁琐，可以利用复制的方法，将一行文字复制到另一处，然后双击，打开文字编辑对话框，进行修改，这样可以提高速度。
