电气平面图的尺寸标注和文字说明是绘制电气平面图的重要组成部分，必须将图中所涉及的设备、元件和线路采用图形符号绘制之外，还要在图形符号旁加文字标注，用以说明其功能和特点，如型号、规格、数量、安装方式、安装位置等。
（1）设置文字样式及标注样式，如图11-14所示。

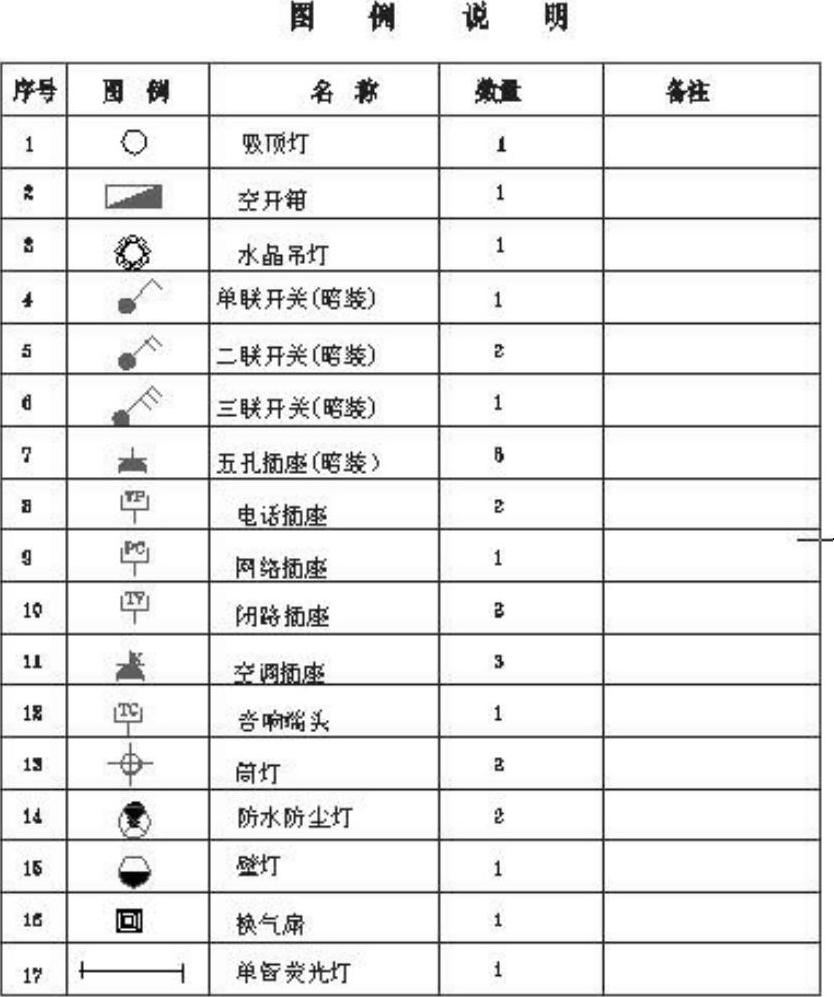

图11-14 图例符号说明
（2）标注图形名称及比例。
（3）插入光盘中所带图框，得到效果如图11-15所示。
图11-15 照明电气平面布置图
