8.5.1  绘制阀门

由暖气与空调布置图例中调出阀门和蝶阀的模块，如图8-42所示。

图例中没有电动二通阀，需要自己绘制，将截止阀（左图）利用explode命令分解，然后在其上绘制一个80mm×80mm的小矩形，用直线将其与截止阀的中心相连，如图8-43所示，即为电动二通阀，完成后将其保存为模块。

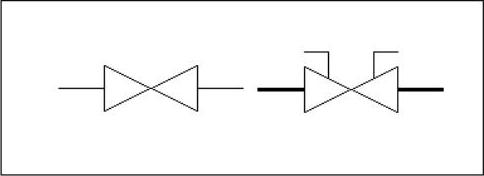

图8-42 截止阀和动态平衡阀模块

图8-43 电动二通阀

将这3种阀门按照设计要求插入到指定的位置，并注意控制它们的比例关系，阀门主要是在双层送风百叶的旁边，插入后局部图如图8-44所示。全部插入后如图8-45所示。

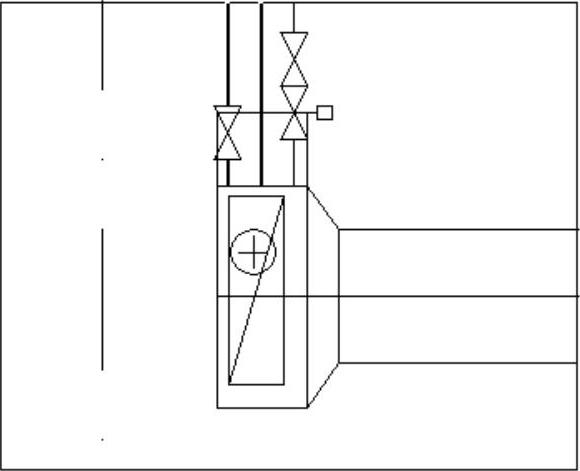

图8-44 插入阀门

图8-45 插入阀门
