2.6.2  可变衰减器的画法

2.6.2 可变衰减器的画法

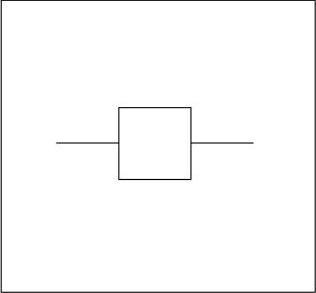

绘制一个100mm×100mm的矩形，然后利用取中点的方法，绘制两边的引线，如图2-71所示。然后在矩形中插入文字，用text命令，文字高度为50，如图2-72所示。

图2-71 绘制衰减器箱体

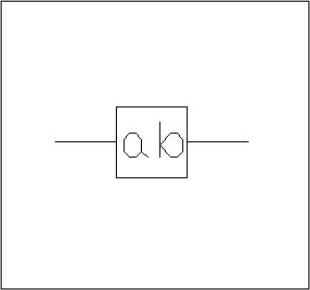

图2-72 添加文字

绘制箭头，用pline命令进行绘制。绘制方法如下：

命令:pline↙

指定起点:

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:w↙

指定起点宽度<0.0000>:0↙

指定端点宽度<0.0000>:0↙

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:@60，60↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:w↙

指定起点宽度<0.0000>:10↙

指定端点宽度<0.0000>:0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:@20，20↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:↙

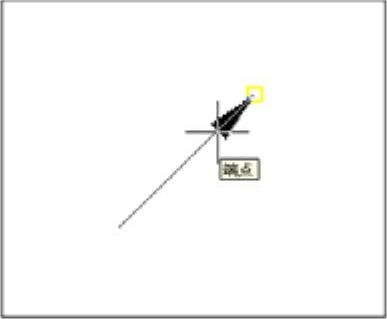

绘制箭头如图2-73所示，绘制好后，将箭头移动到矩形的左上角，如图2-74所示，可变衰减器的模块绘制完成，用block命令将其保存。

图2-73 绘制箭头

图2-74 可变衰减器模块

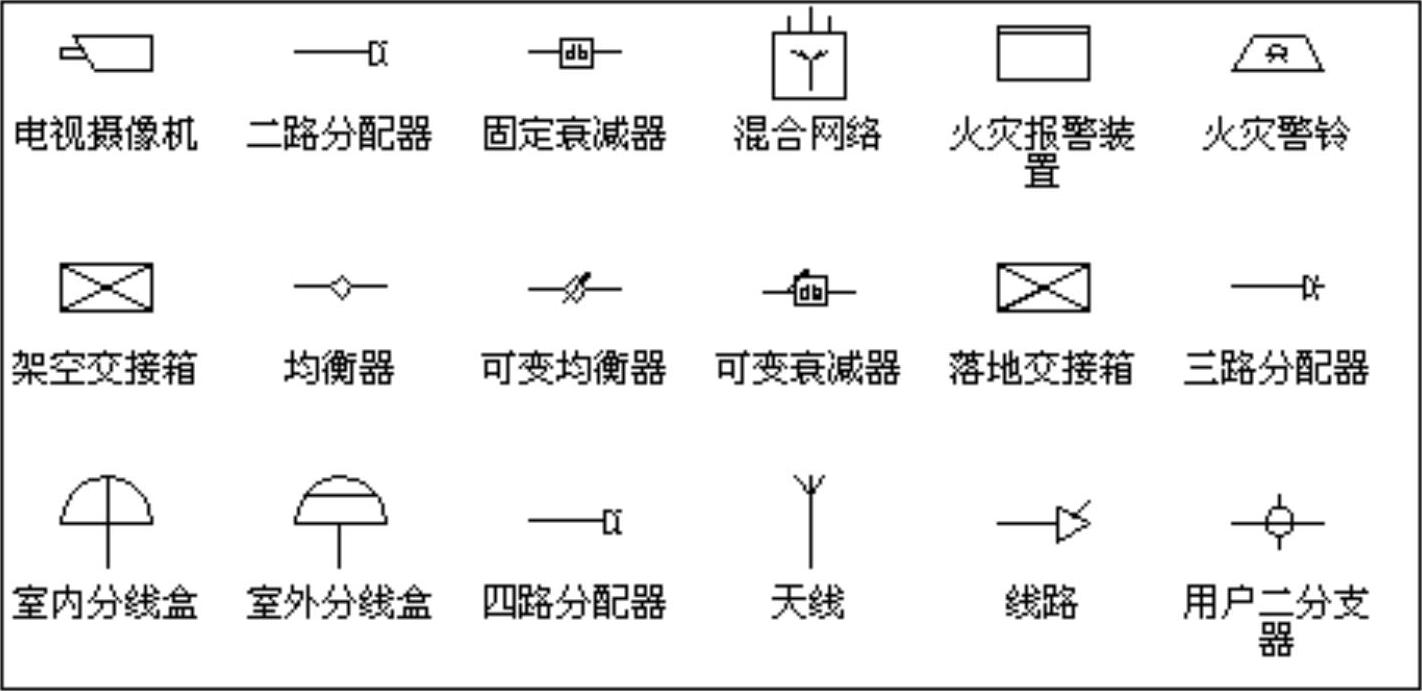

弱电工程的图例比较简单，其他绘制方法和前几节的画法相似，此处就不再赘述了。绘制完成的弱电工程布置图例如图2-75所示。

图2-75 弱电布置图例
