13.5 总平面图的生成
（1）选取菜单栏“修改”→“镜像”命令，或者单击“镜像”命令按钮
。选取首先要镜像的对象，并且起用捕捉命令，来捕捉对称轴，如图13-20所示、图13-21所示。

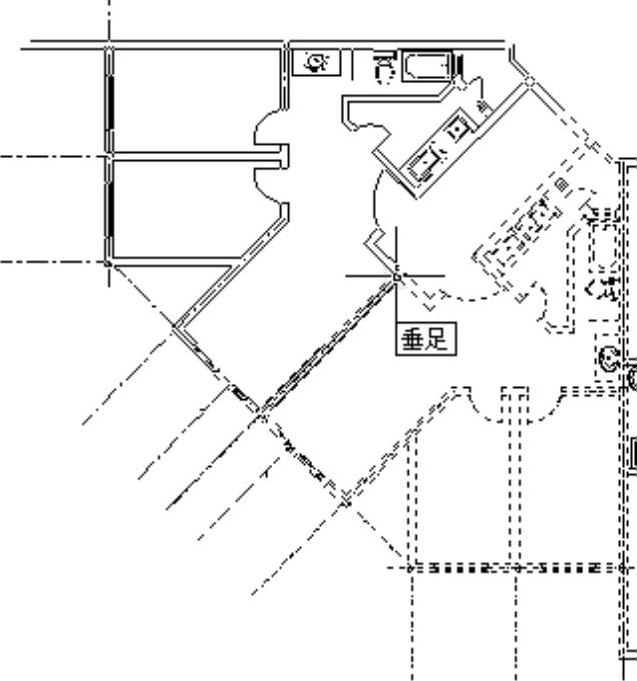

图13-20 斜向镜像

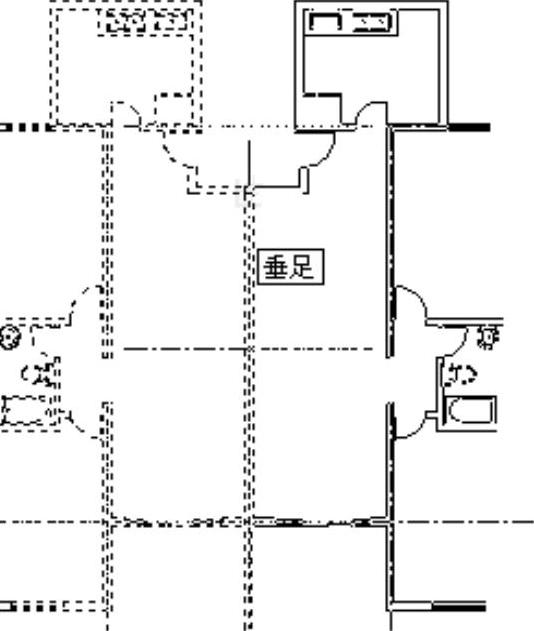

图13-21 水平镜像

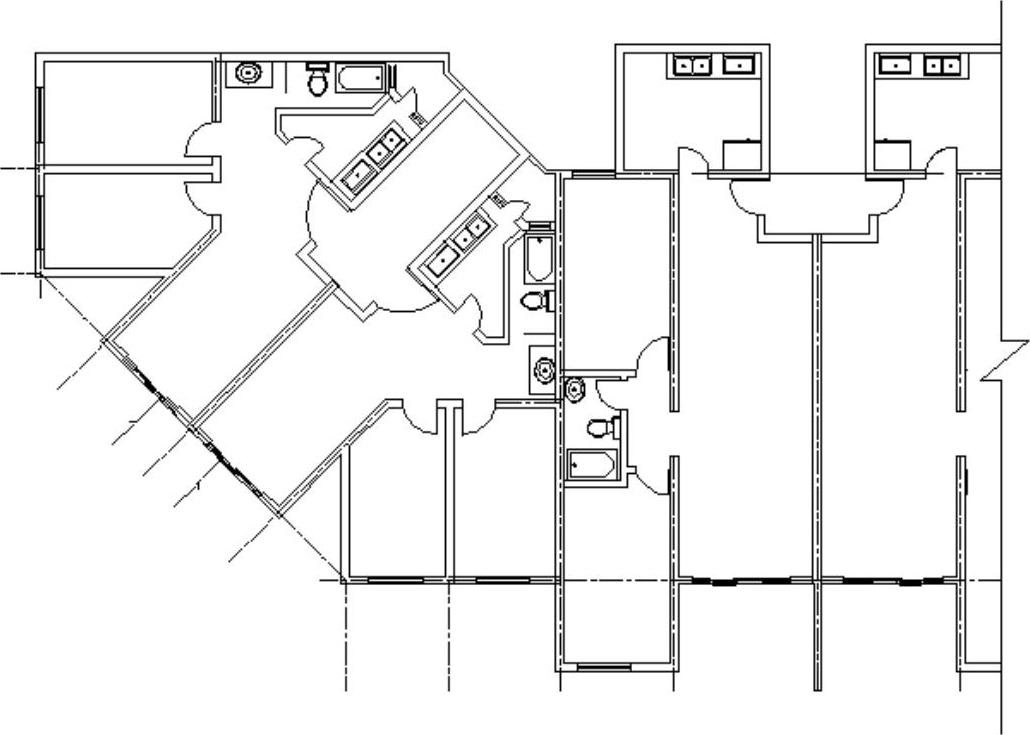

镜像完毕要对一些墙体进行修改，对多余的部分要进行删除。最终生成的图形如图13-22所示。
图13-22 修改后的平面图
注意
在镜像过程中，对称线是一条辅助绘制线，当镜像命令执行完毕后，将看不到该线，但是如果对称线是实际存在的线除外。对称线可以是任一角度的斜线，不一定非得是水平线或垂直线。
（2）绘制阳台、空调板。根据阳台的表示方法，可以单击“直线”命令按钮
和“偏移”命令按钮
，来绘制阳台。而空调板的绘制使用直线命令即可完成，最终结果如图13-23所示。
（3）绘制楼梯及入口。楼梯的绘制在前几章已经详细讲述过，在这里就不再赘述。也可以从模块库中直接调入使用。在第2章我们学过，绘制箭头可以先绘制三角形，然后填充，在这里重点讲述箭头的快捷绘制。即利用“pline”命令来绘制箭头，如图13-24所示。
命令：pline
指定起点：（在图形中指定起点）
指定下一点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W
指定起点宽度<0.000>：30
指定端点宽度<0.000>：0
指定下一点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（指定另外一点）

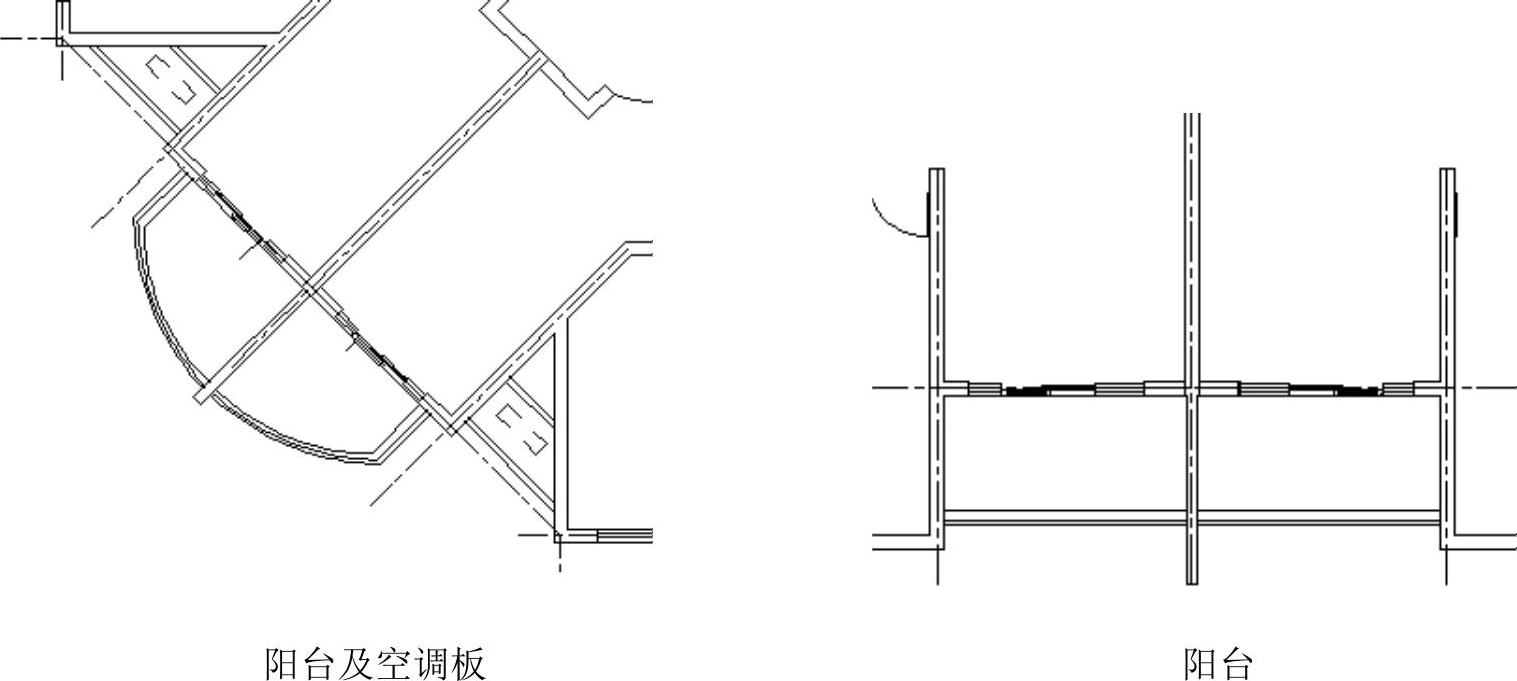

图13-23 绘制阳台、空调板

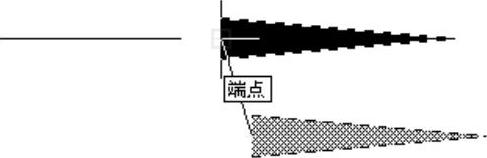

利用“pline”命令绘制出的箭头如果启用“捕捉”命令的时候可以自动捕捉箭尾的中点，这样在移动的时候就很方便，如图13-25所示。

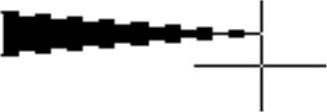

图13-24 箭头的绘制
图13-25 箭头的移动

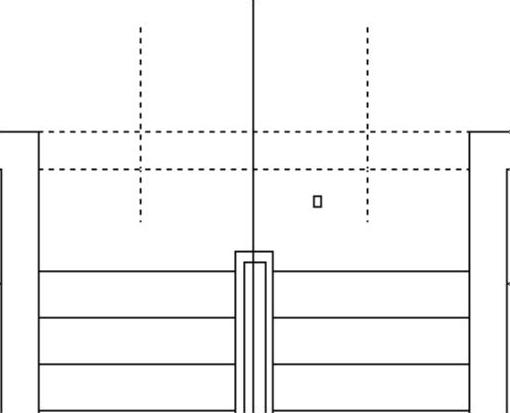

绘制楼梯间窗户的时候，可以先把平行线墙体利用explode命令分解，然后做两条辅助线，如图13-26所示。再单击trim图标，把两条辅助线和直线墙体全部选中，如图13-27所示。连接端点，启用“捕捉中点”的功能，连接各自的中点，如图13-28所示。

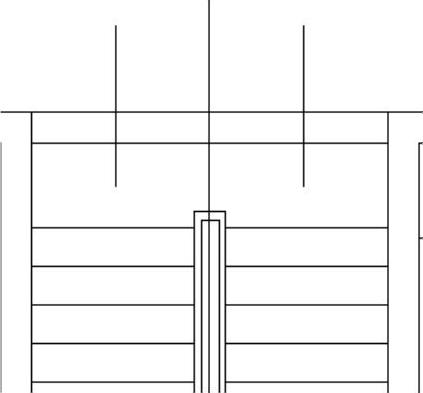

图13-26 做辅助线
图13-27 选中直线

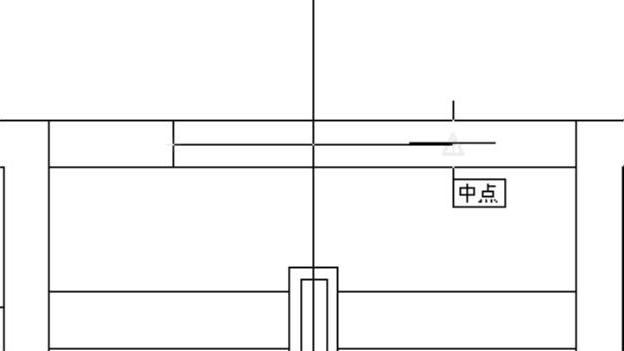

图13-28 绘制窗户

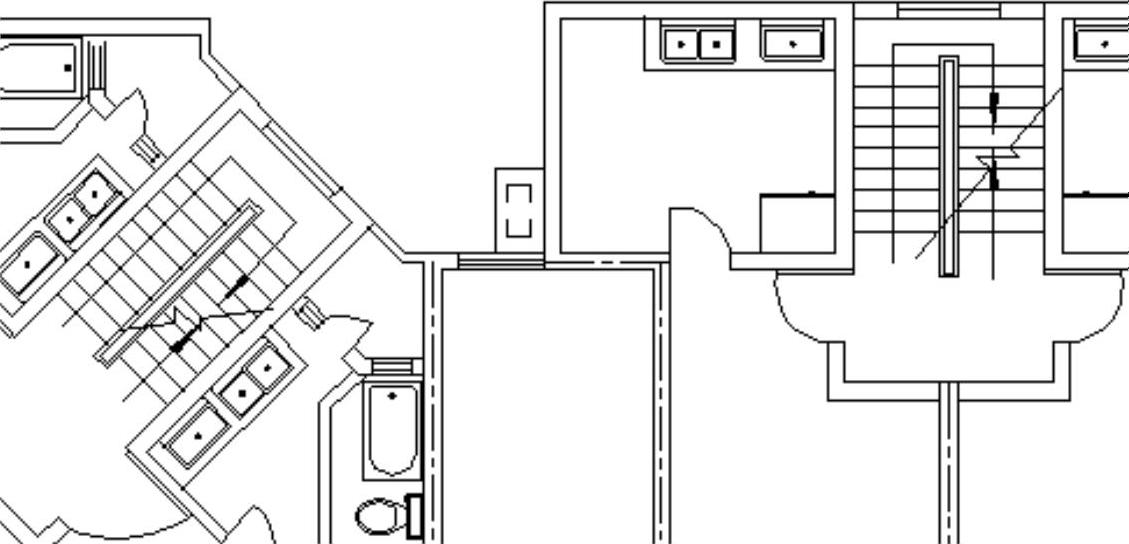

绘制好的楼梯如图13-29所示。
图13-29 楼梯的绘制结果
