2.4.1  “截止阀”“闸阀”和“压差控制阀”

2.4.1 “截止阀”“闸阀”和“压差控制阀”

由于这几个模块都用到相同的方法，所以可以同时绘制，步骤如下：

首先在“绘图基本图例”文件夹中新建“暖气与空调图例”文件，在图中分别绘制3个150mm×300mm的矩形，并用line命令连接其对角线，如图2-43所示。

然后用explode命令将其分解，删除上下的长边，形成3对空心箭头，在每对空心箭头两边绘制两条长300mm的直线，作为引导线，如图2-44所示。在第二对箭头中间绘制一长150mm的垂直直线，在第三对箭头上方绘制一半径为100mm的圆，并在其中写入文本“AFP”，最后如图2-45所示。将它们分别保存为“截止阀”、“闸阀”、“压差控制阀”模块。

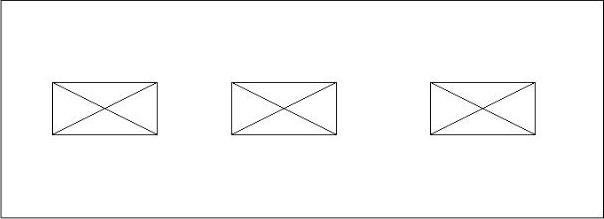

图2-43 绘制各种阀模块

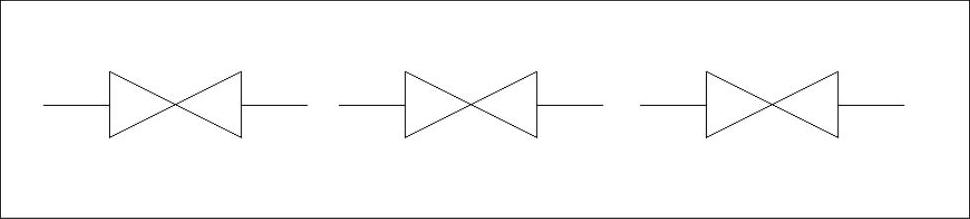

图2-44 添加导线

图2-45 添加其余部分完成模块

◆选项说明

截止到现在，学习了两种箭头的画法，一种用多边形填充，另一种用矩形进行分解，还有一种画实心箭头的方法比较简便，用pline命令，将线的一端宽度设为0，另一端设为一固定值，也可以画出箭头。可见，绘图过程中可以用多种方法实现同一目的，但是繁简程度相差很大，需要读者不断总结经验，不断开发。
