17.2.2  插入设备

（1）将“线路”层设为当前图层，在左侧区域内绘制一条竖直线，如图17-9所示。注意直线稍稍偏向左边，因为要在直线的右边添加文字标注。

（2）转换到“设备”层，利用“插入块”命令，插入“交接箱”模块，如图17-10所示。

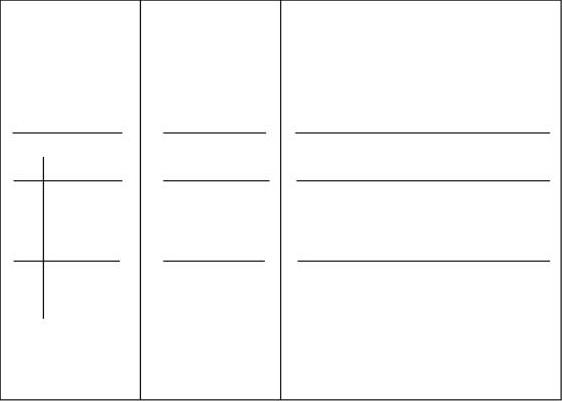

图17-9 绘制电话系统线路

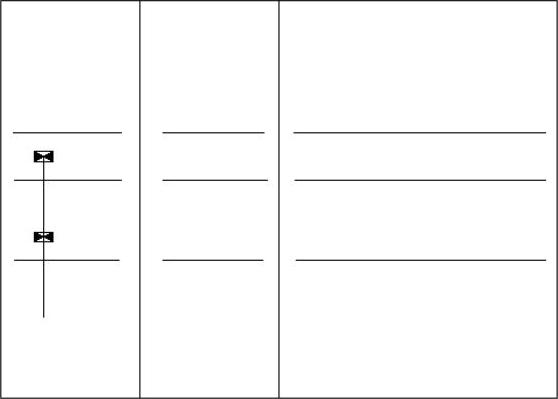

图17-10 插入“交接箱”模块

（3）在图形的左一区域，将竖直线路利用“divide”命令等分为4等分，将“交接箱”模块，按中点为基点插入到直线的第一和第三等分点，可以按照图幅大小调节模块比例，如图17-11所示。

图17-11 插入“交接箱”模块
