18.3.4  绘制控制器模块

监视系统的核心就是其控制模块，进行单独绘制。

（1）将当前线型设定为上一节加载的“ISOdash”线型，即虚线将当前图层设置为“设备”层。在1～3层处图形右侧空白处，利用rectang命令绘制一个70mm×60mm的矩形。并利用line命令阶段其中的楼层线，如图18-49所示。

（2）在矩形的中心绘制一个60mm×10mm的矩形，并且将开始时绘制的“显示器”、“录像机”等模块插入到适当的位置，如图18-50所示。利用line命令绘制控制器内部的线路，注意中间矩形上部的左侧小矩形用点画线绘制其连接的线路。绘制完成后如图18-51所示。

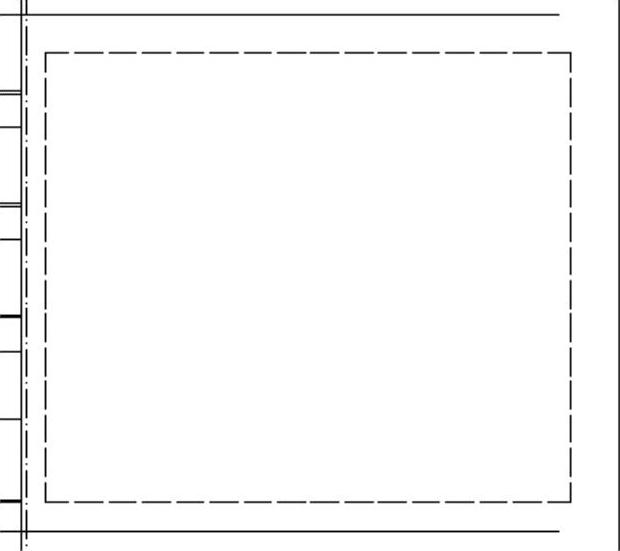

图18-49 绘制控制器模块外轮廓

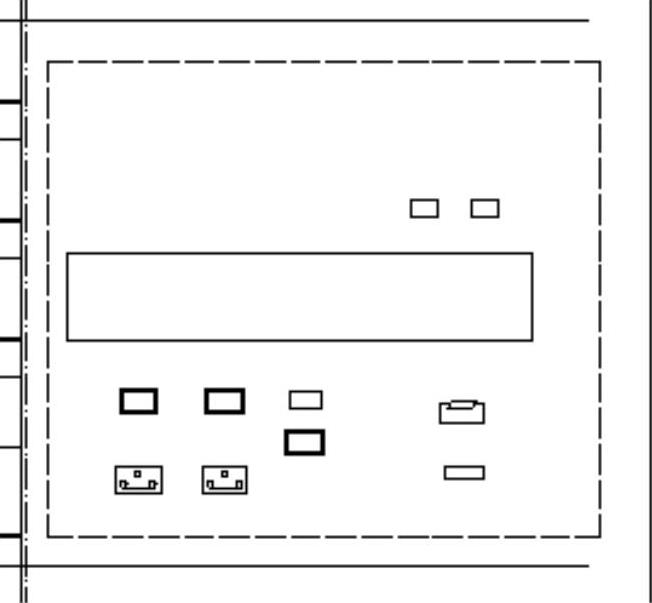

图18-50 插入模块

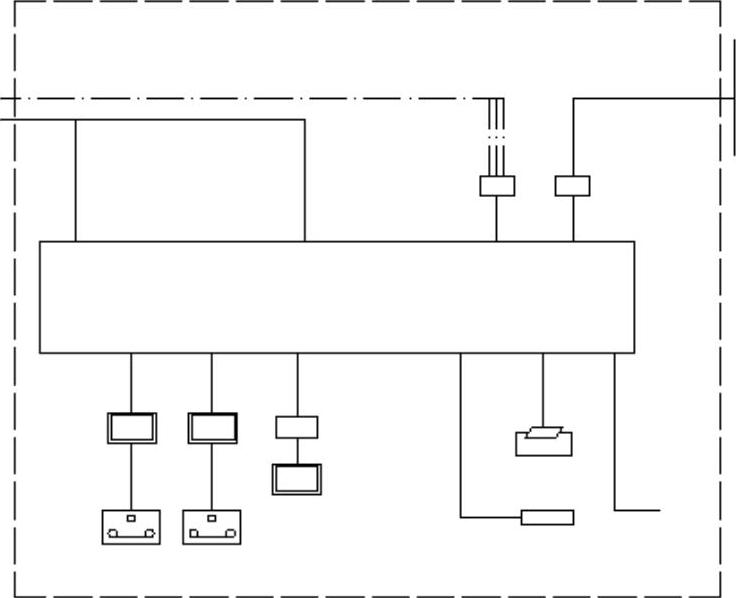

图18-51 绘制模块内线路
