12.5.3  绘制线路

12.5.3 绘制线路

线路绘制过程中命令的运用很简单，但是如何将复杂的线路绘制得美观、有条不紊就需要一定的绘制方法。

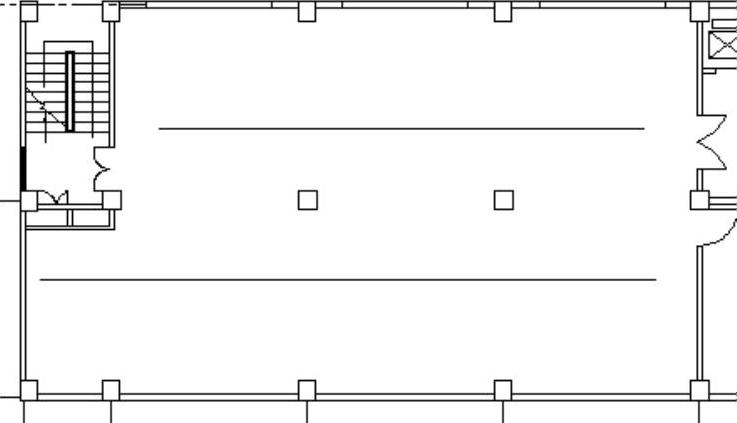

（1）在需要安放电器元件的区域做两条辅助线，如图12-36所示。

（2）选取菜单栏“绘图”→“点”→“定数等分”命令，或者在命令中输入：

命令：divide

选择要定数等分的对象:：（选取上面的辅助线）

输入线段数目或[块（B）]:7

同理，可以将下面的辅助线等分为9份。

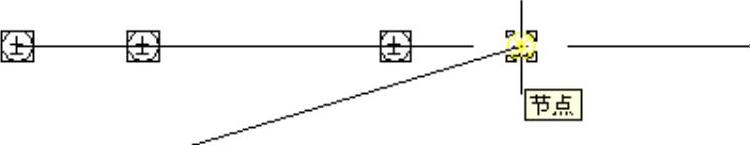

（3）将绘制好的“风机盘管”分别放在各个节点上，如图12-37所示。

图12-36 做辅助线

图12-37 复制“风机盘管”至节点上

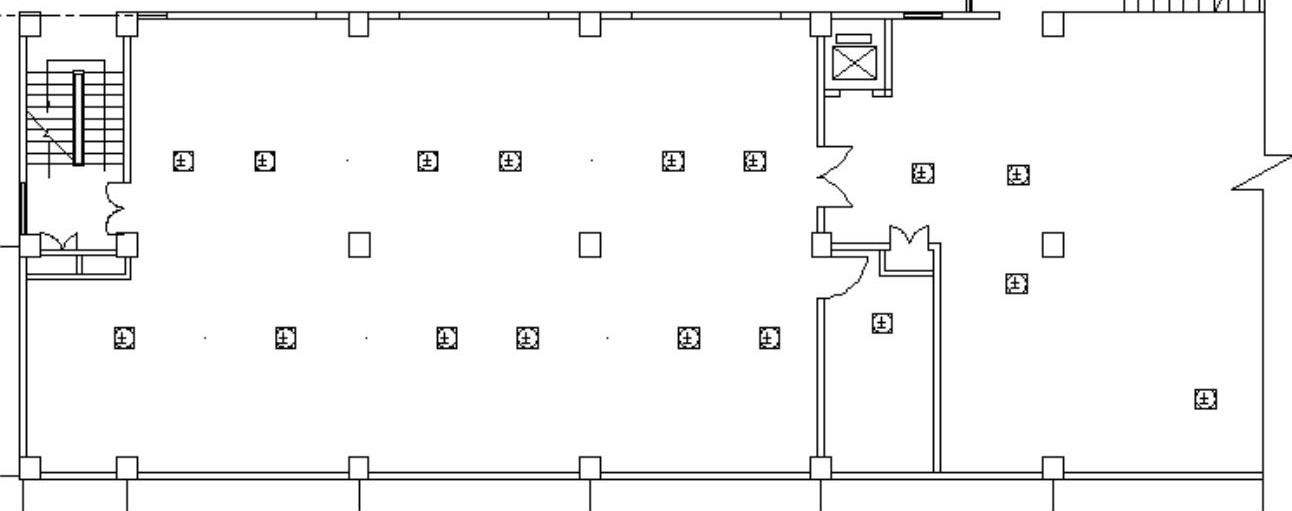

（4）将各个“风机盘管”摆放完毕，删去辅助线，最终如图12-38所示。

图12-38 放置风机盘管

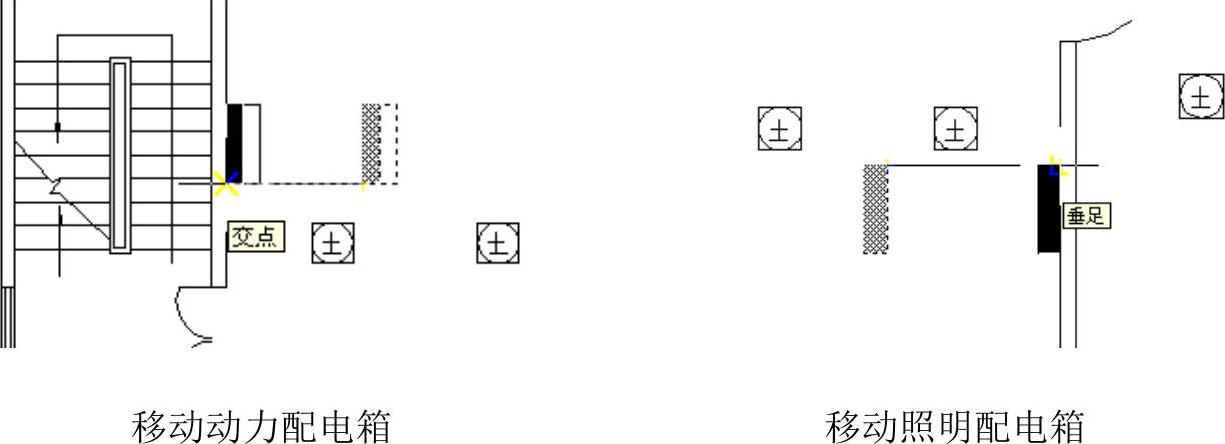

（5）从源文件/图库中调入“照明配电箱”和“动力配电箱”，单击“移动”命令按钮，将其放置到图形中的合适位置，如图12-39所示。

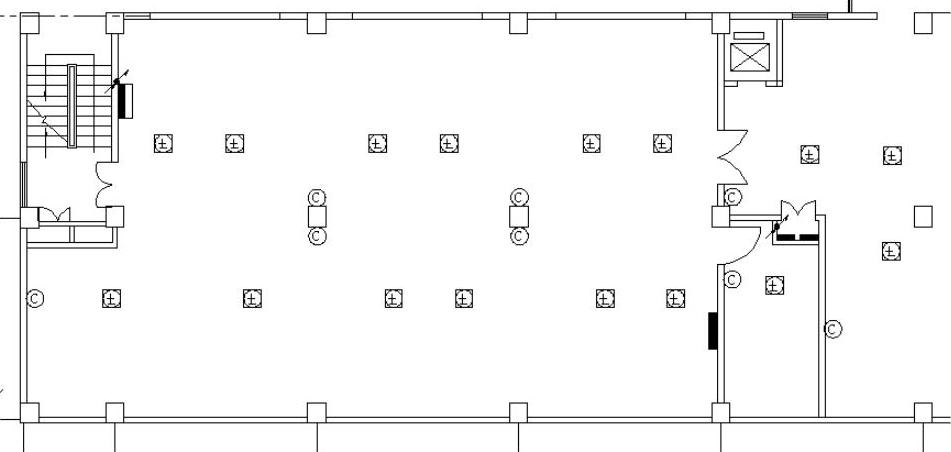

同理，可以调入“温控与三速开关控制器”及“上下敷管”模块，放入图形中，如图12-40所示。

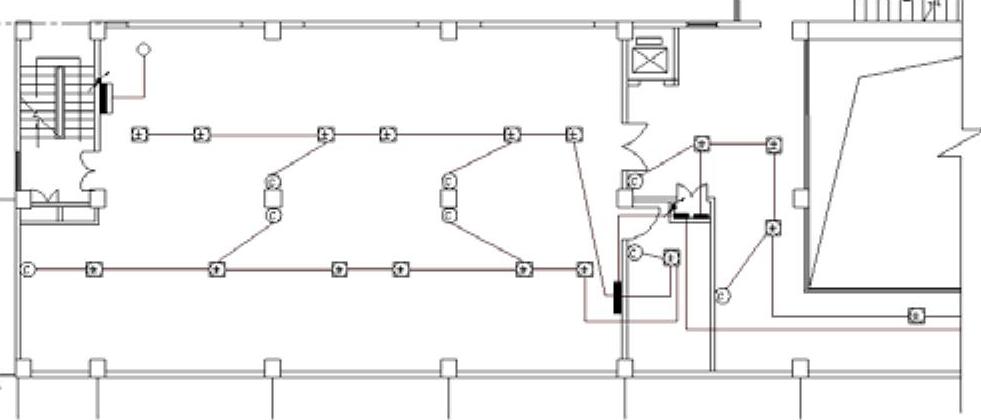

（6）连成线路。在连线的操作中，注意如果画水平或竖直线的时候，一定要启用“正交”功能，这样能确保直线水平或竖直，并且绘制也更加快捷。绘制的结果如图12-41所示。

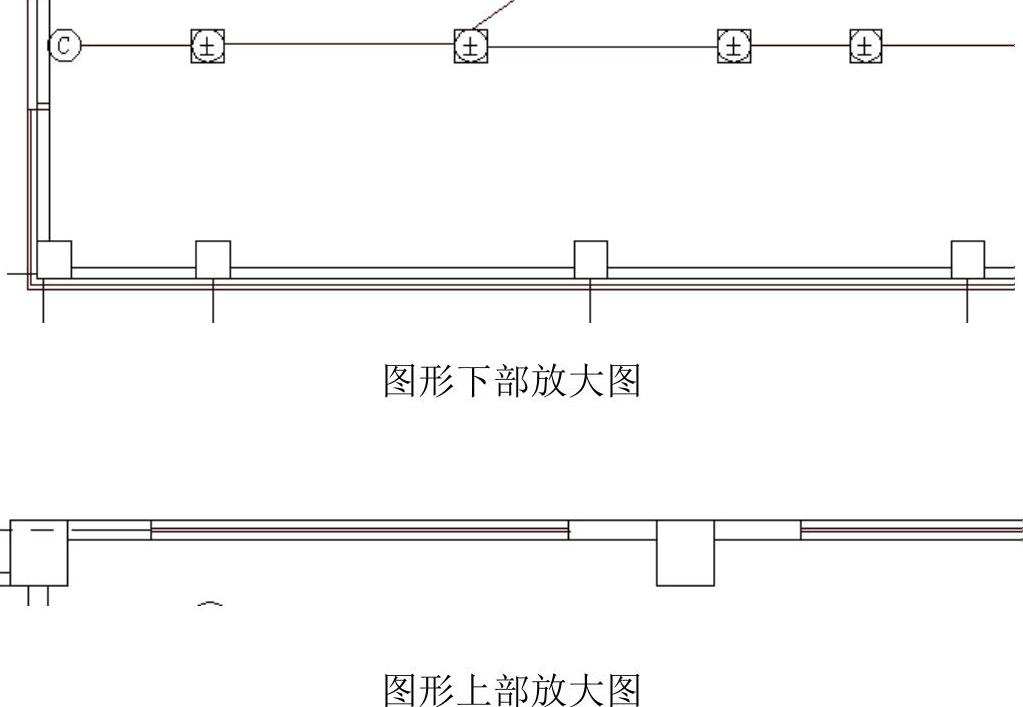

（7）绘制外围走线。根据电学知识可知，要用平行线来表示走线，可以先绘制一条直线，然后运用偏移命令来完成，其部分放大图如图12-42所示。

图12-39 放置配电箱

图12-40 放置开关控制器和上下敷管

图12-41 线路连接

图12-42 绘制外围走线
