除污器的绘制稍有不同，需要对图形进行剪切处理。首先绘制两个矩形，尺寸分别为200mm×100mm和100mm×50mm。将小矩形延角点旋转45°，并移动到大矩形的上部，如图2-50所示。
用trim命令将多余的线删除，用pline命令添加管道，线宽为5mm，如图2-51所示。
利用同样的方法，绘制其他图例，绘制完成后，“管道与空调图例”文件的模块库如图2-42所示。

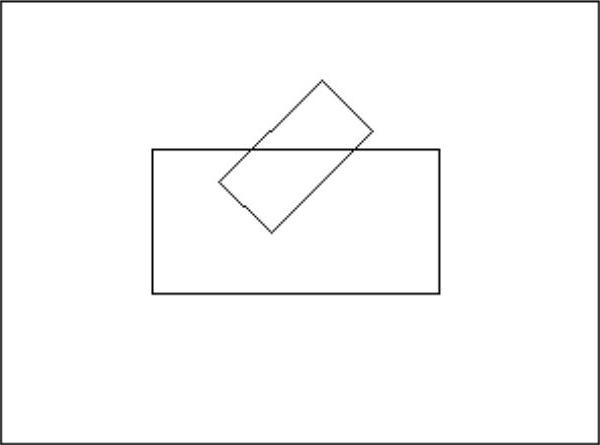

图2-50 绘制除污器箱体

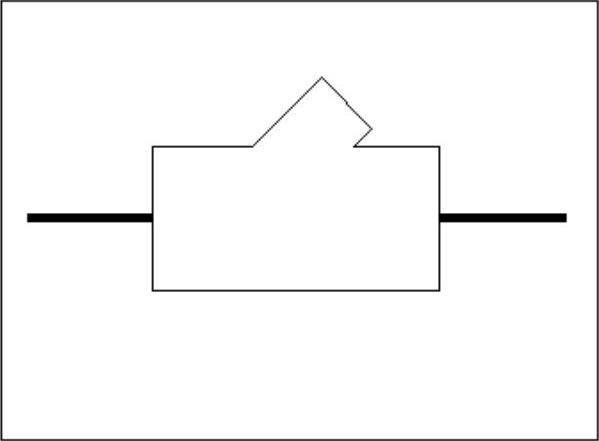

图2-51 添加管道删除多余线
