20.4.2 绘制机房区域模块

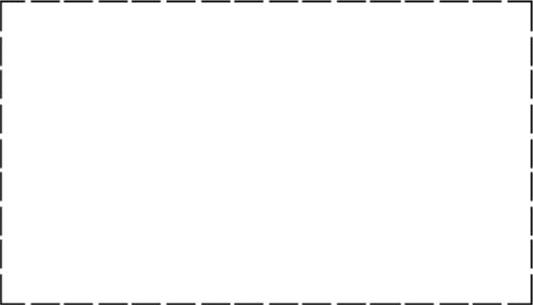

（1）将当前线型改变为“ISO dash”虚线线型，利用rectang命令绘制一个70mm×40mm的矩形，并将线型比例设置为0.3，如图20-51所示。

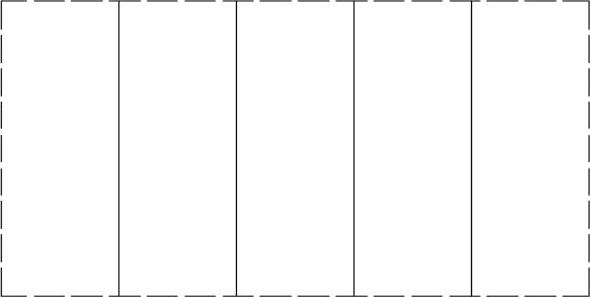

（2）利用explode命令将矩形分解，并利用divide命令将底边分为5等分，用辅助线分隔，如图20-52所示。
图20-51 绘制机房
图20-52 分隔区域

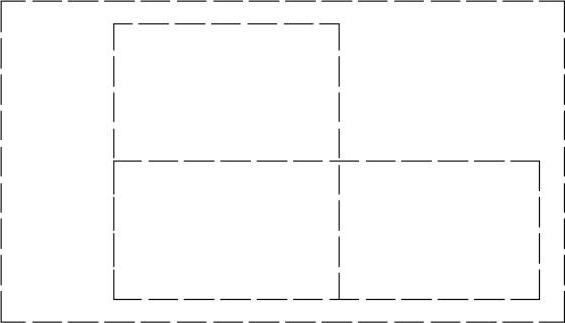

（3）同样用虚线绘制两个矩形，将中心区域标出，删除辅助线，如图20-53所示。

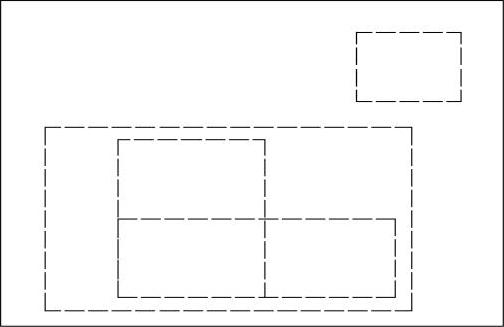

（4）在大矩形的右上角绘制一个20mm×15mm的小矩形，作为前端室的模块区域，如图20-54所示。
图20-53 绘制内部区域
图20-54 绘制前端室
