8.2  绘制墙线

8.2 绘制墙线

（1）设置墙线层为当前层。墙线比较简单，利用mline命令绘制。墙体分外墙和内墙，本教学楼采用外墙为360mm厚，内墙为240mm厚的墙体，因此要对多线进行重新定义。首先画外墙，选取菜单栏“菜单”→“格式”→“多线样式”命令，对多线进行设置，如图8-9所示。单击“新建”按钮，弹出如图8-10所示“创建新的多线样式”对话框，在“新样式名”中输入“墙体线”，单击“继续”按钮，弹出如图8-11所示“新建多线样式”对话框，将偏移量改为110和-250，即将墙的厚度设置为360mm，单击“确定”按钮。

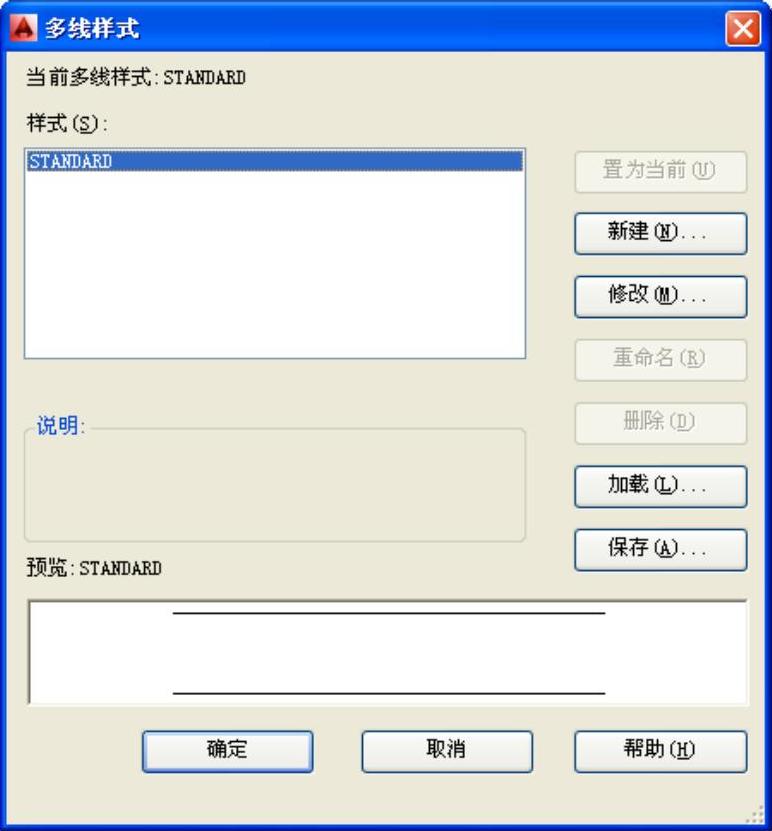

图8-9 “多线样式”对话框

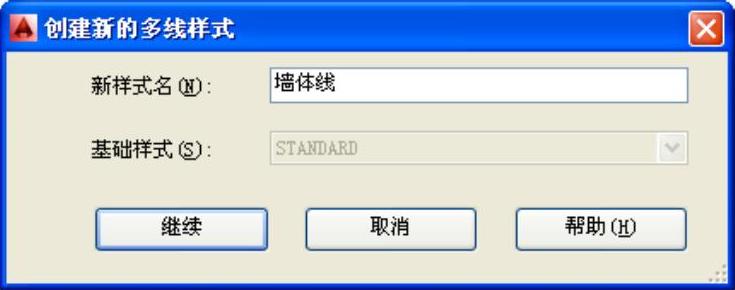

图8-10 “创建新的多线样式”对话框

按照轴线，对正方式为“无”，平行线的比例设置为1，绘制外墙之后如图8-12所示。

（2）重新设置多线样式，将偏移分别设置为120和-120，绘制内墙完成后如图8-13所示。

（3）插入柱子。本教学楼用的是截面500mm×500mm的混凝土柱，首先在空白处绘制一个500mm×500mm的矩形，然后用solid命令进行填充，如图8-14所示。

（4）将柱子复制并插入到指定的位置，将墙线利用explode命令分解，然后利用trim命令将多余的墙线阶段，如图8-15所示。

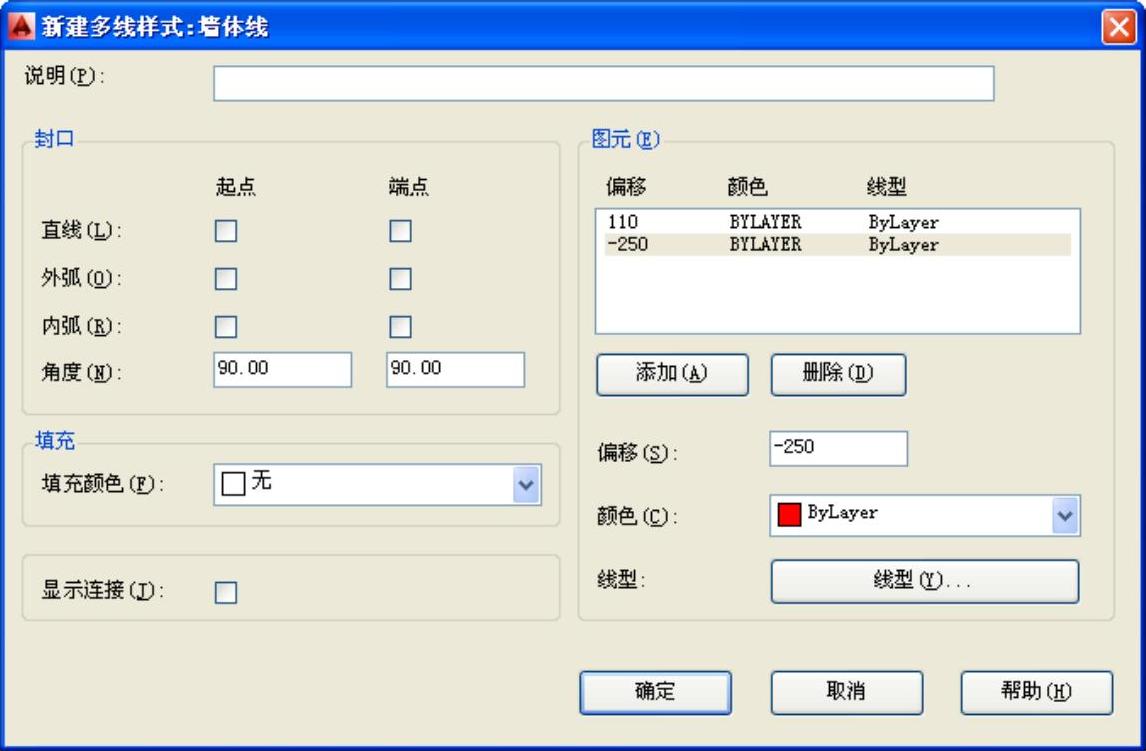

图8-11 “新建多线样式”对话框

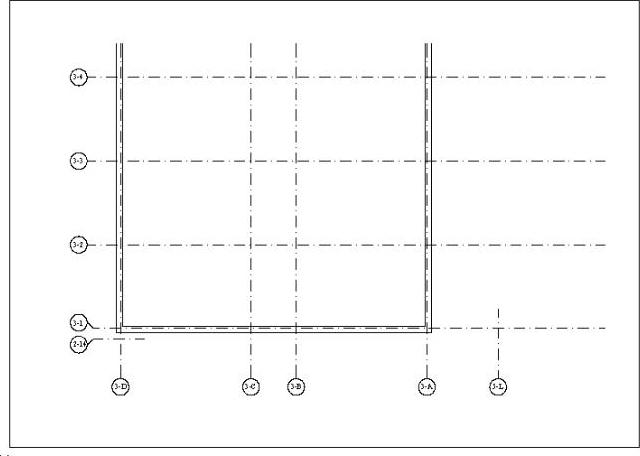

图8-12 外墙的绘制

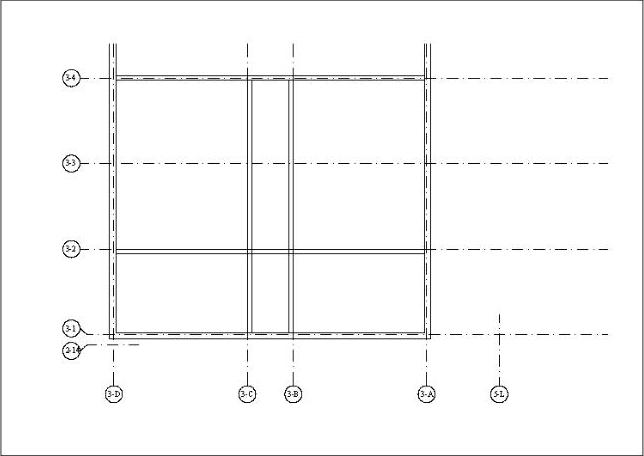

图8-13 绘制内墙

图8-14 柱子图形

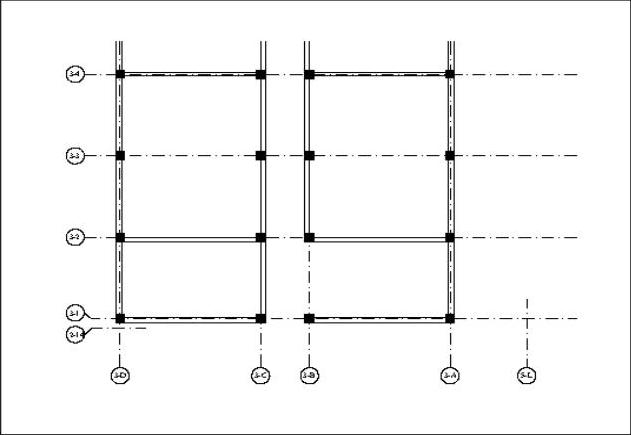

图8-15 插入柱子及修改墙线
