4.2.3  排水管道平面图的绘制

4.2.3 排水管道平面图的绘制

1.排水管道绘制

排水管道线绘制比较简单。排水管道从地漏起，经过各污水收集设备（各卫生器具等）直到室外。排水管道大部分都是掩埋在建筑物内部的或是埋在地下的，因此需要虚线来绘制。绘制步骤如下：

（1）打开上节绘制“卫生间给水管道平面图.dwg”图形文件，删除“给水管道”、“设备线”、“尺寸标注”、“文字说明”。得到原始卫生间平面图和地漏的图形，如图4-27所示。

（2）单击对象特性工具栏上“图层控制列表”，将前面设置图层“排水管道”置为当前。

（3）单击“直线”命令按钮，从地漏开始起，经过各污水收集设备直至室外，绘制排水管道线，结果如图4-28所示。

2.绘制排水立管

（1）将“设备层”图层置为当前，单击“圆”命令按钮，在各污水收集器的下方绘制立管，蹲便器和小便器下方的排水管管径110mm。洗手池和拖把池的排水立管管径50mm。总的排水立管管径110mm。

（2）单击“修剪”命令按钮，将圆中的线条修剪掉，得到立管结果如图4-29所示。

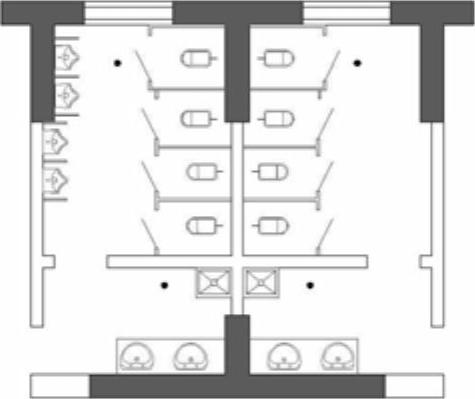

图4-27 修改后得到的平面图

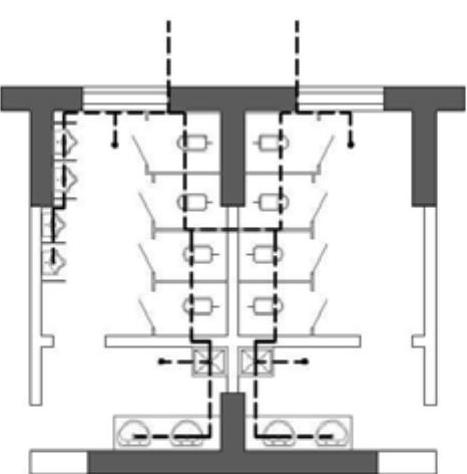

图4-28 排水管道绘制结果

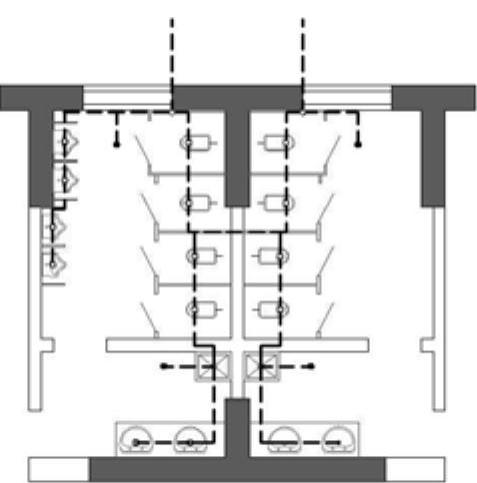

图4-29 排水立管绘制结果
