18.2.4 绘制电视前端室

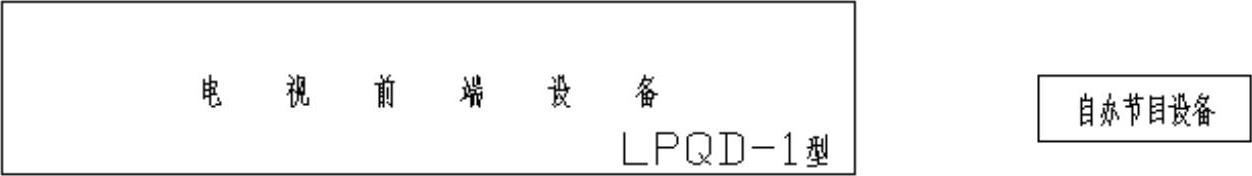

（1）绘制40mm×8mm和10mm×3mm的两个矩形，然后在其中分别输入相应文字，如图18-35所示。
图18-35 绘制电视前端室设备图

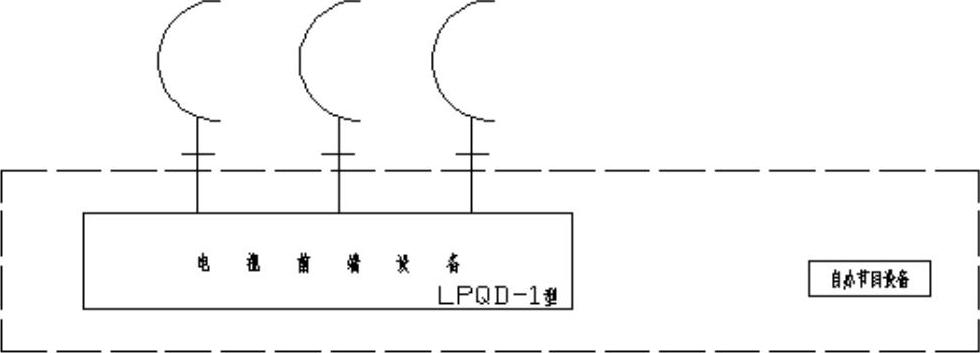

（2）改变线型，加载虚线“ISO dish”线型，用其绘制一个80mm×15mm的矩形，线型比例设置为0.3。再将刚刚绘制的设备模块移动到其中，并插入“天线”模块。最终结果如图18-36所示。

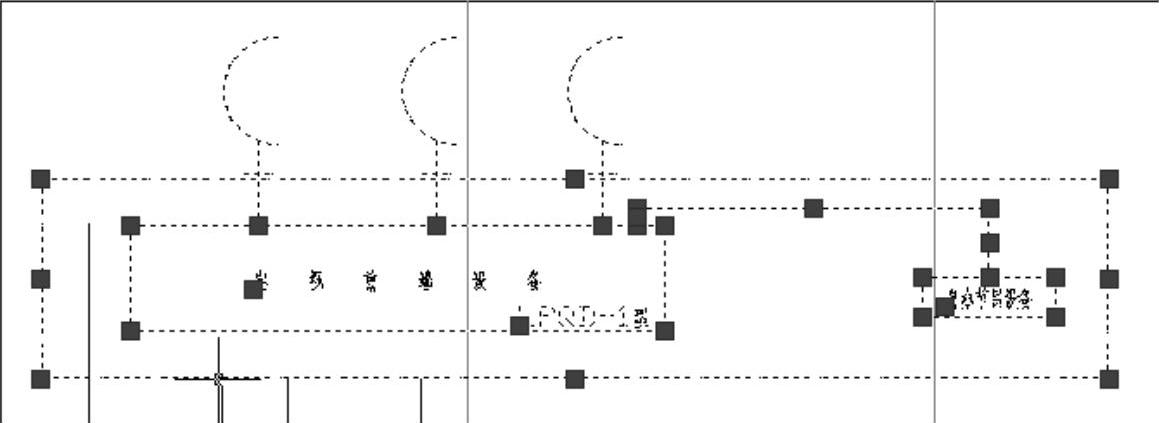

（3）选中电视前端室的所有图形，将其移动到主干线的顶端，如图18-37所示。

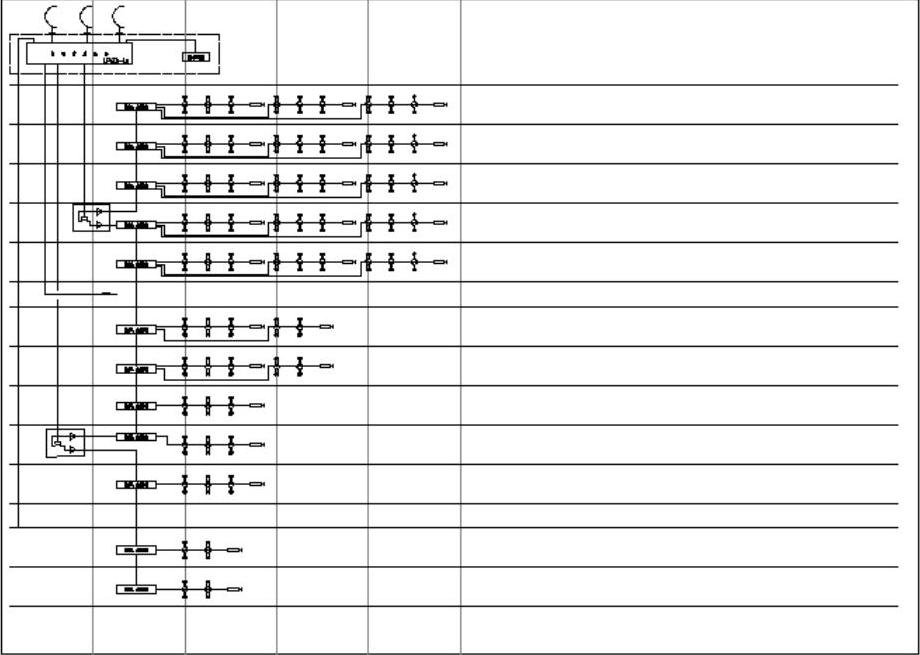

（4）将总线延长并修改，与电视前端室相连，最终图形如图18-38所示。
图18-36 电视前端室的绘制
图18-37 插入电视前端室图形
图18-38 修改总线
