16.2.2 绘制其他楼层配电系统
1.绘制第2、3、4层的配电系统
（1）绘制第2层的配电箱。绘制方法同绘制第1层的配电系统图，首先在第8根辅助线方向上在第2层间做局部辅助线2，然后平分之，并插入配电箱，结果如图16-13所示。

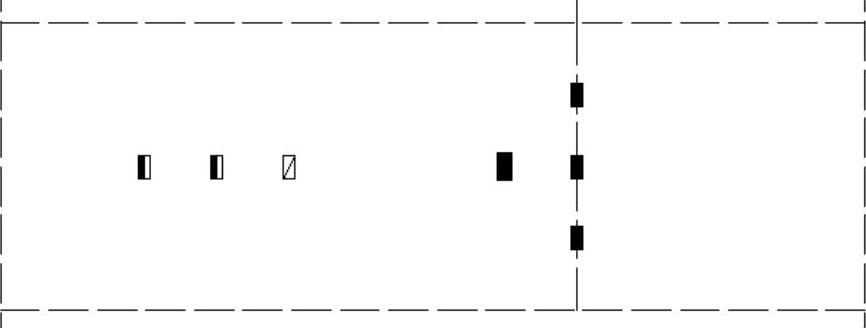

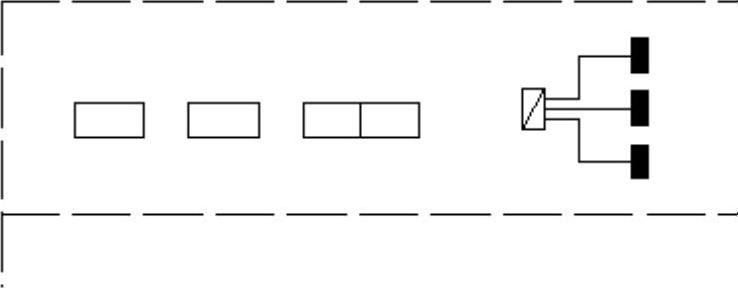

图16-13 第2层配电箱
（2）分别绘制第3层、第4层的局部辅助线，并删除第2层辅助线，结果如图16-14所示。
（3）单击“复制”命令按钮

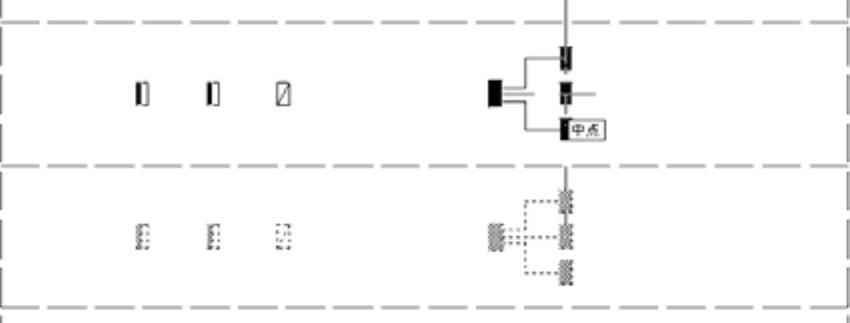

，抓取第2层的所有图形，基点选取如图16-15所示的图块中心。复制的位置选取第3层辅助线的中心，如图16-16所示。
图16-14 3、4层辅助线
图16-15 抓取图块中心

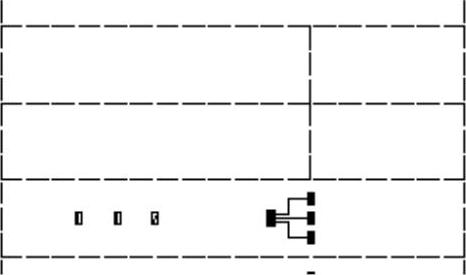

（4）同理可以复制第4层，最终结果如图16-17所示。
图16-16 复制配电箱
图16-17 复制结果

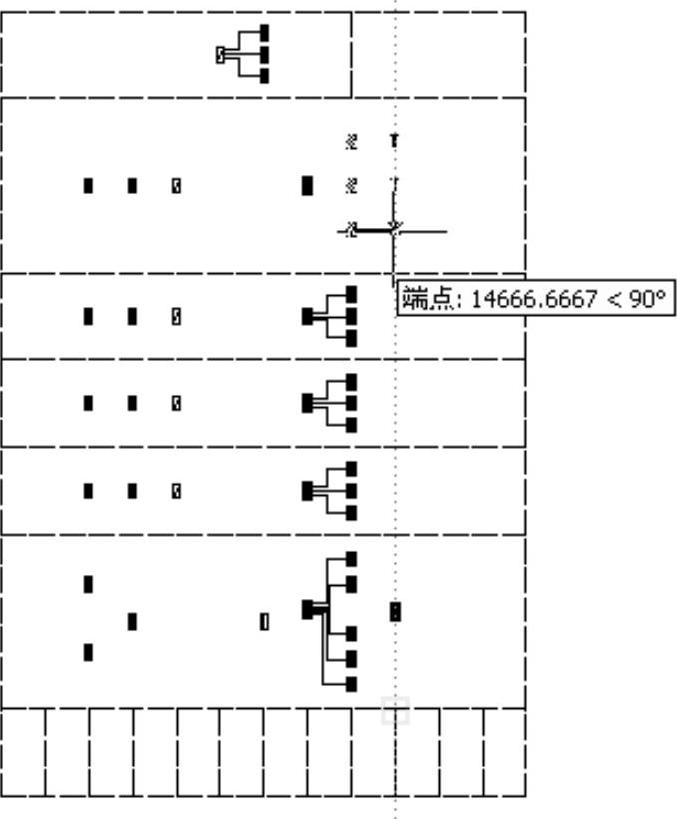

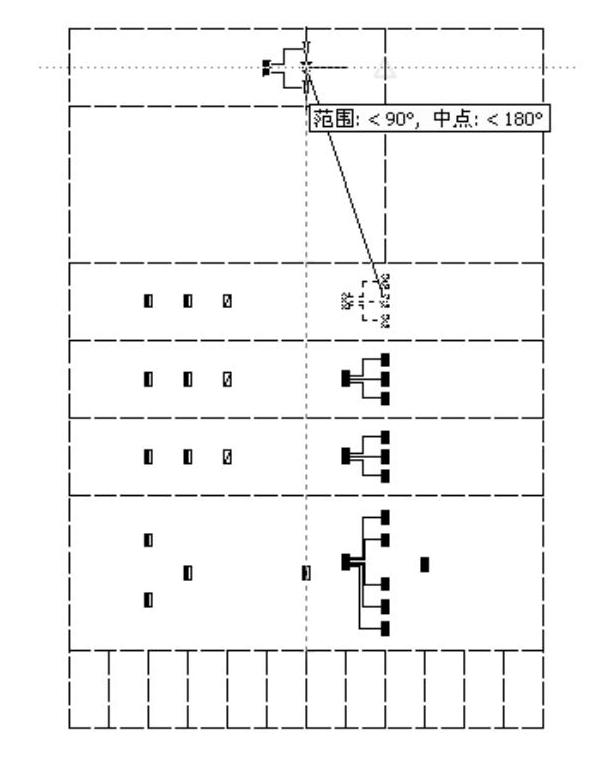

（5）只抓取第4层中照明配电箱，将其复制至顶层，其定位关系如图16-18所示。
（6）修改顶层的配电箱，删除照明配电箱，代之以双电源切换箱，结果如图16-19所示。
2.绘制第5层配电箱
（1）绘制局部辅助线，并且将其4等分，抓取照明配电箱放置到节点上。而动力配电箱及双电源切换箱则同第4层，复制后的图形如图16-20所示。
图16-18 复制第5层配电箱

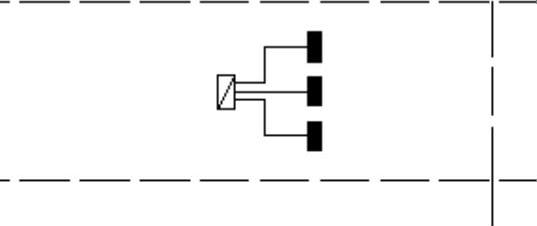

图16-19 修改配电箱
图16-20 绘制第5层配电箱

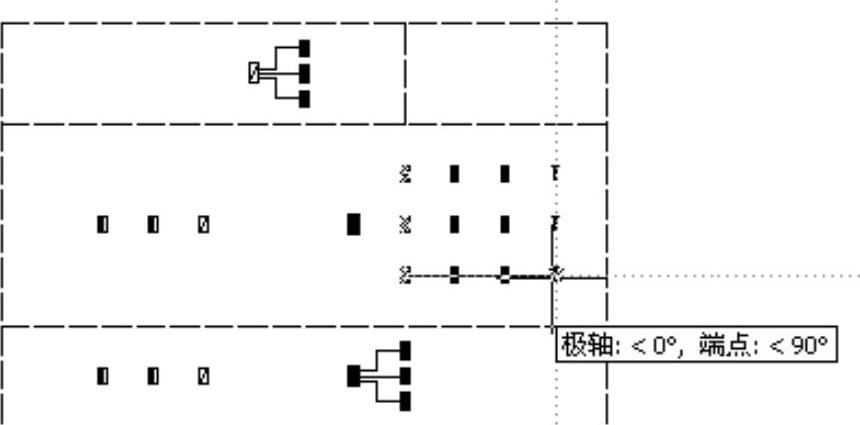

（2）抓取竖向的3个配电箱，选取其中一个的中心为复制的基点，向右复制，如图16-21所示。
注意
对于各个局部的辅助线，都是通过先将其平分，然后再将各个图块放置到节点上，这样各个图块之间的距离均等，绘制出来的图形整齐、美观。如果将图块随便摆放，则绘制出来的图形就显得杂乱。所以，在连线的过程中也要尽量运用此技巧。
（3）同理，可以复制另外两列，如图16-22所示。
（4）删除右下角的一个配电箱，第5层的配电箱结果如图16-23所示。

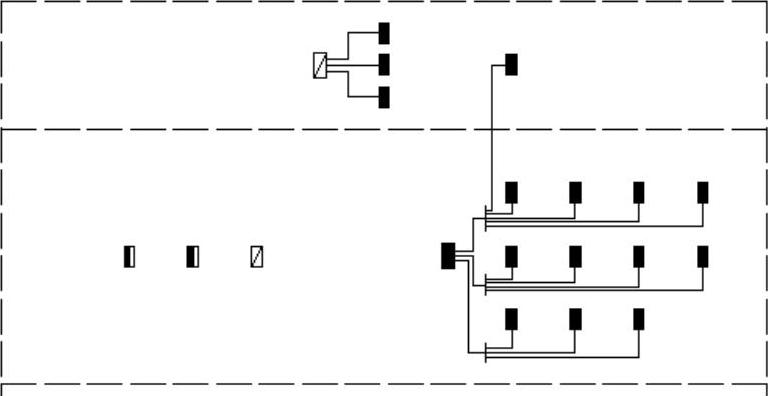

（5）在各个配电箱之间连线，结果如图16-24所示。

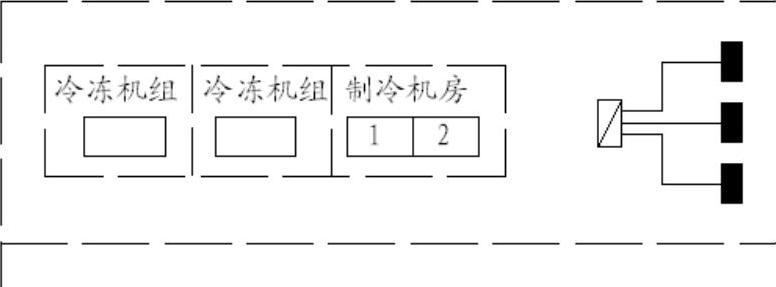

（6）顶层上还要有“冷冻机组”，“制冷机房”，可以在配电箱左边进行绘制。绘制矩形，如图16-25所示。其大小及位置以和图形协调为宜。
（7）将图层转换到“辅助线”图层，绘制机房外围辅助线，并标注文字，如图16-26所示。
3.绘制主机图形
主机图形很简单，只要绘制一个矩形，然后在矩形中写上“配电室低压配电柜”即可。
图16-21 复制第1列配电箱
图16-22 复制第2、3列配电箱

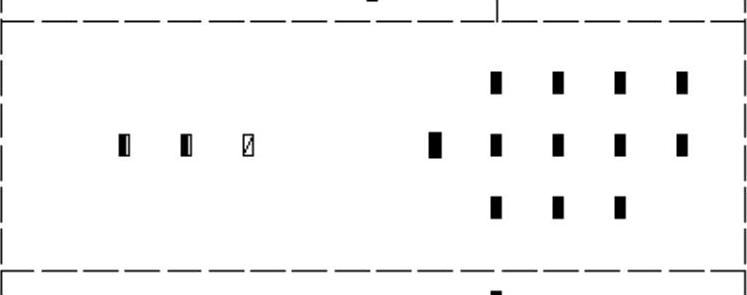

图16-23 第5层配电箱
图16-24 配电箱连线

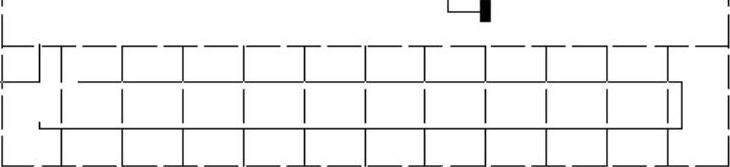

（1）在最低层绘制一个矩形，如图16-27所示。
图16-25 机组及机房
图16-26 书写文字
（2）删除辅助线，并且写上“配电室低压配电柜”文字，如图16-28所示。
图16-27 绘制主机

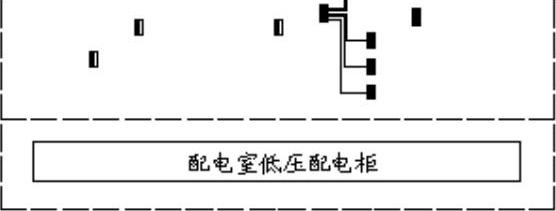

图16-28 书写文字
