17.3  绘制电视系统图

17.3 绘制电视系统图

电视系统图和电话系统图类似，但是需要在绘制过程中，学习一下多行文字的输入。

（1）将电话系统图的图形复制到图框中的第二个区域内，删除交接箱模块和文字标注，如图17-17所示。

（2）单击工具栏中的“线型”下拉菜单，选择“其他”，打开“线型管理器”，单击“加载”按钮，将“ISO dash”线型加载到线型管理器中，然后关闭线型管理器。确认“设备”层为当前层，将“ISO dash”线型设为但前线型，然后在图中绘制一个40mm×25mm的矩形，并移动到线路的上端点和第二等分点，如图17-18所示。

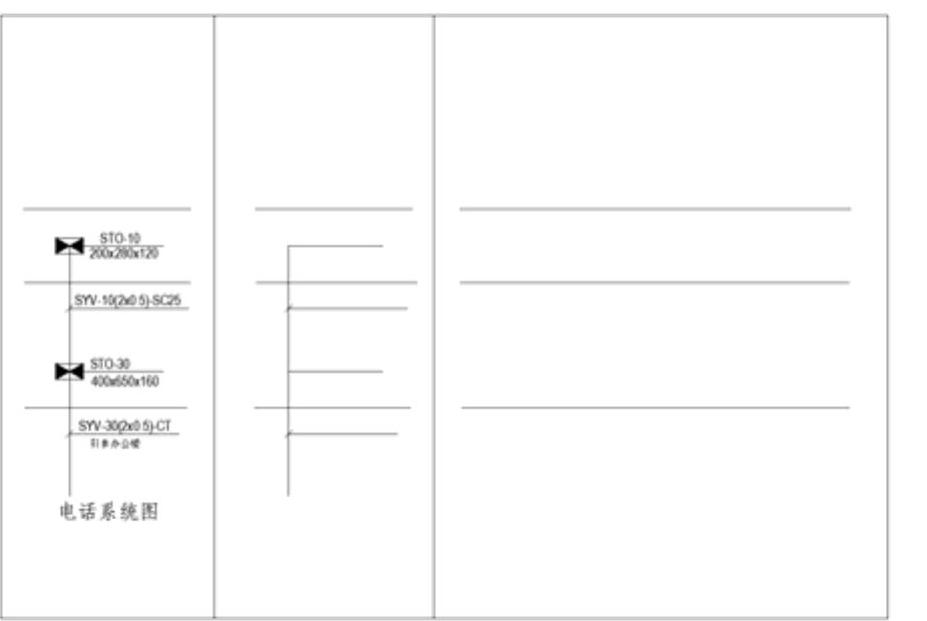

图17-17 复制图形

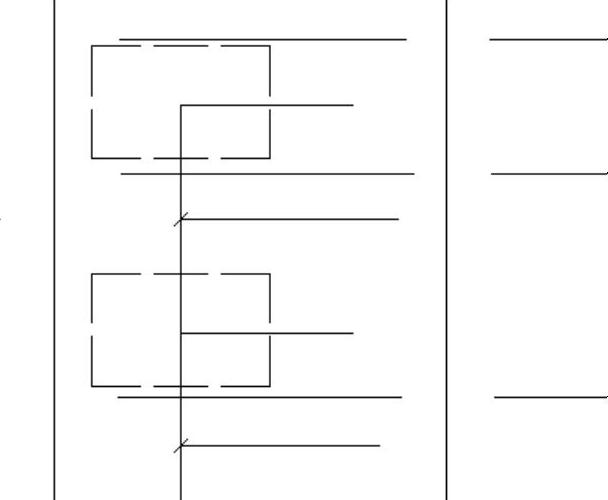

图17-18 绘制矩形框

（3）利用“trim”命令将矩形内部的线截断，将文字样式设为“样式2”，单击“多行文字”命令按钮，或者在命令行中输入“mtext”命令，此时，系统出现多行文字的编辑器，如图17-19所示，提示输入指定左上角点和右下角点，指定后，进行输入。

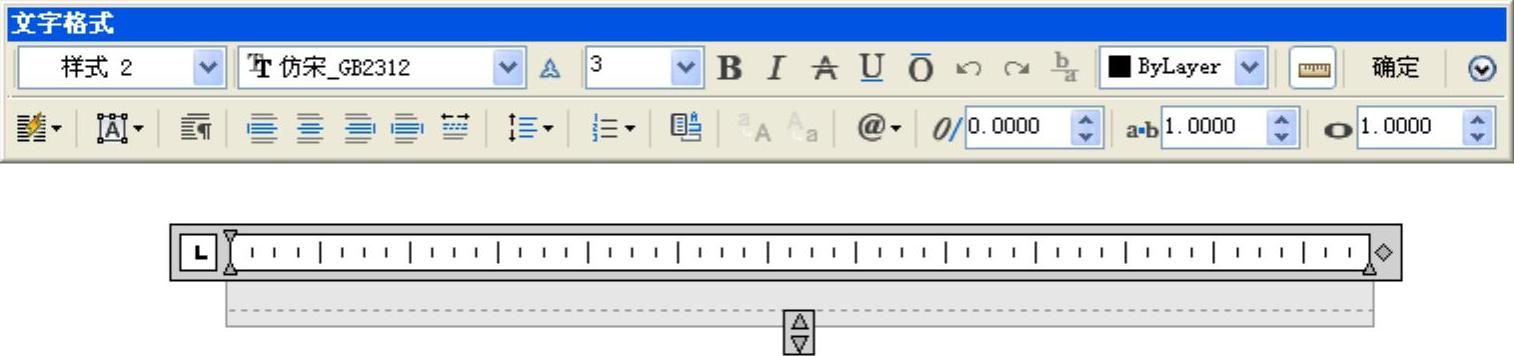

图17-19 输入多行文字

命令:mtext↙

当前文字样式:"样式2"当前文字高度:3↙

指定第一角点:（选择矩形左上角）↙

指定对角点或[高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）]:（选择矩形右下角）↙

（输入文字，输入后单击“确定”按钮）

（4）按照上述方法，输入文字标注，注意不同类型的文字要用不同的样式，输入后如图17-20所示。

图17-20 插入电话系统图
