14.3.1  绘制弱电符号

14.3.1 绘制弱电符号

本例中，需要用到弱电报警系统的一些图例，由于图例库中未包含这些符号，需要自己绘制。需要的符号如图14-18所示。绘制完成后可以将这些符号添加到“弱电布置图例”中，以备以后的绘图中使用。

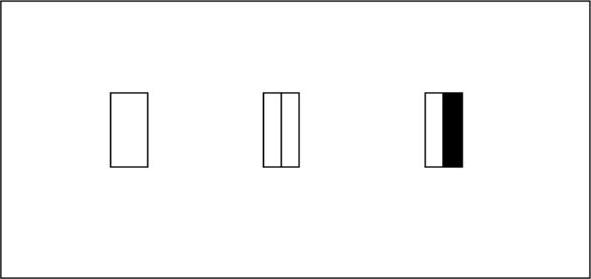

（1）将文件的当前图层转换为消防层，然后绘制“电力配电箱”的图例，如图14-19所示，绘制一个500mm×1000mm的矩形，并利用取中命令绘制其中心线。利用solid命令将右半个矩形填充。

（2）绘制“感烟探测器”和“气体探测器”，在图中绘制一个600mm×600mm的矩形，然后利用line命令在矩形中部绘制一个电符号，如图14-20所示。另外再绘制一同样的矩形，在矩形中心绘制3条直线，在直线的交点处绘制一小直径的圆，并利用hatch命令进行填充，如图14-21所示。

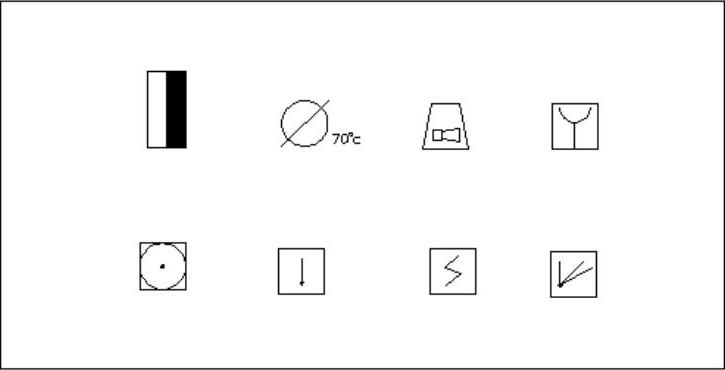

图14-18 消防报警系统图例

图14-19 绘制电力配电箱

（3）利用上述同样的方法，绘制“手动报警按钮+消防电话插孔”、“感温探测器”、“消火栓按钮”和“扬声器”的图例，如图14-22～图14-25所示。

图14-20 感烟探测器

图14-21 气体探测器

图14-22 手动报警按钮+消防电话插孔

图14-23 感温探测器

图14-24 消火栓按钮

图14-25 扬声器

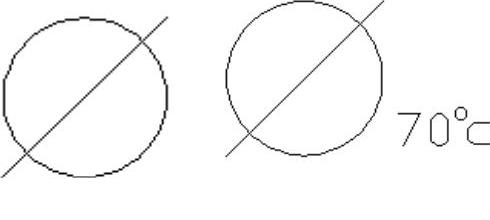

（4）绘制防火阀，在图中画一个半径为300mm的圆，利用捕捉工具栏和旋转功能，通过圆心画一条45°的斜线，在圆的右下角输入70℃的文字，如图14-26所示。

（5）绘制好各个符号后，将它们利用block命令保存为模块，然后将绘制的模块补充到“弱电布置图例”模块库中，以便以后绘图的时候调用。

图14-26 防火阀的绘制
