19.3.6  修改第二区域配电箱

19.3.6 修改第二区域配电箱

（1）第一区域的配电箱为五层总配电箱，而第二、第三区域的配电箱为子配电箱，子配电箱是从总配电箱中连接出来的。第二区域的子配电箱的回路为9个，而复制过来的回路有15个，所以要删除多余的回路。为了回路对称的需要，可以将回路上端、下端各删除3个，删除结果如图19-26所示。

（2）对两端的多余的线段进行修剪，修剪的边界取上下的边回路，修剪的结果如图19-27所示。

（3）修改上端两回路的文字标注，并删除其余回路的文字，结果如图19-28所示。

（4）抓取上面第二回路的文字标注，向下复制7次，结果如图19-29所示。然后将文字标注进行必要的修改，结果如图19-30所示。

（5）对于端部连接插座的回路，还必须配置有漏电断路器，其绘制的方法可以使用绘制椭圆的命令。

命令：ellipse

指定椭圆的轴端点或【圆弧（A）/中心点（C）】：（在断路器的右侧选一点，如图19-31所示）

指定轴的另一个端点：（用鼠标向上移动一段距离，约2mm长度，如图19-32所示）

指定另一条半轴的长度或[旋转（R）]：0.5

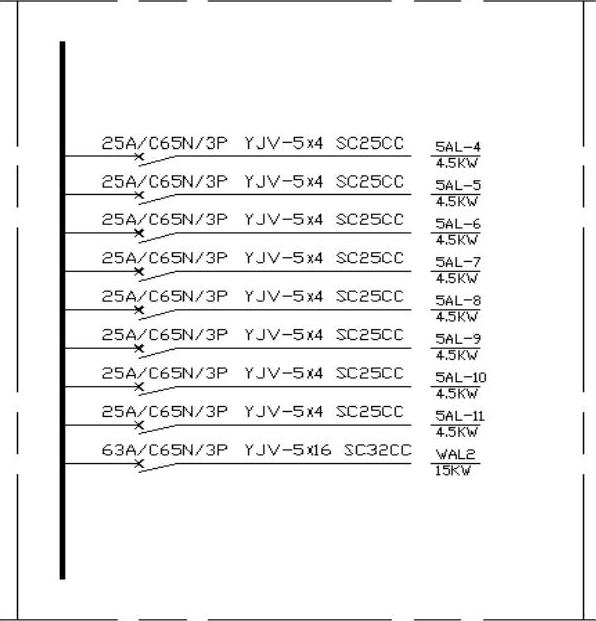

图19-26 删除部分回路

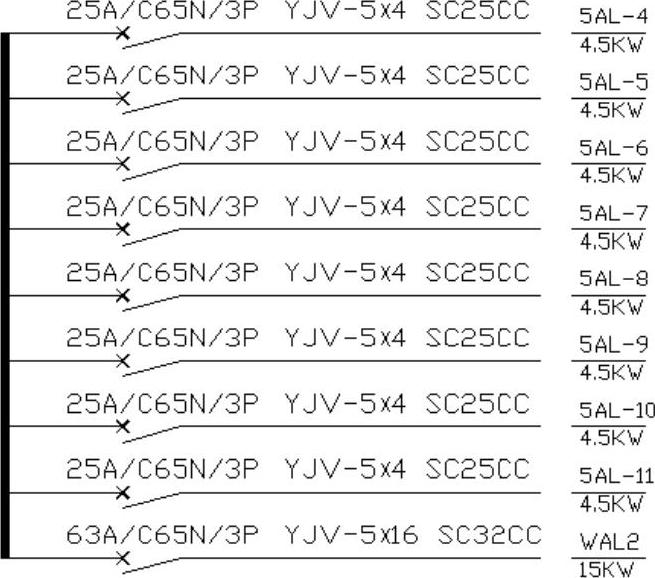

图19-27 删除多余线段

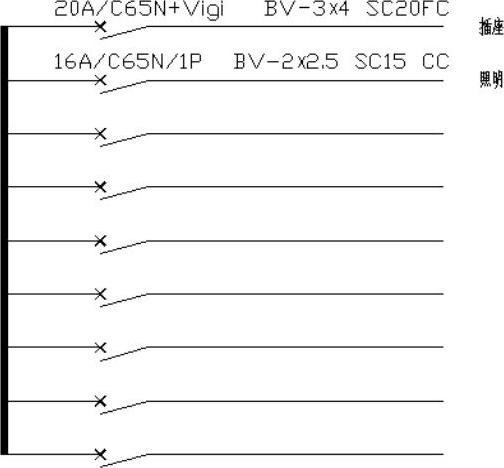

图19-28 修改并删除文字标注

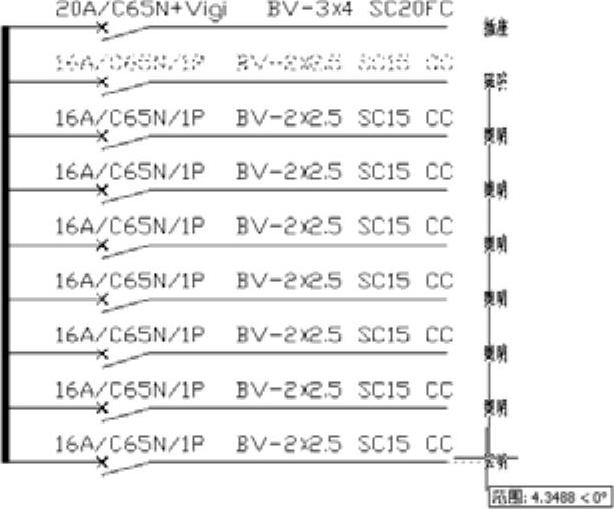

图19-29 复制文字标注

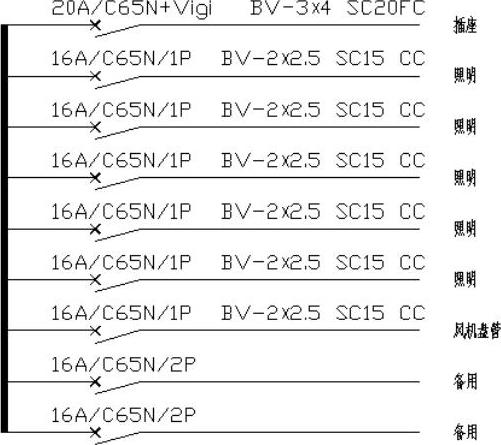

图19-30 修改并删除文字标注

绘制出来的结果如图19-33所示。

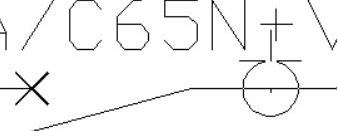

图19-31 确定起点

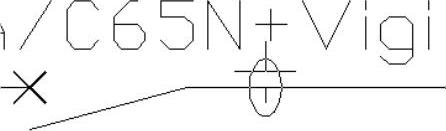

图19-32 确定椭圆的长轴

图19-33 确定椭圆的短轴
