12.6.1 标注尺寸

（1）打开“图层特性管理器”对话框，将“标注”层设为当前层。

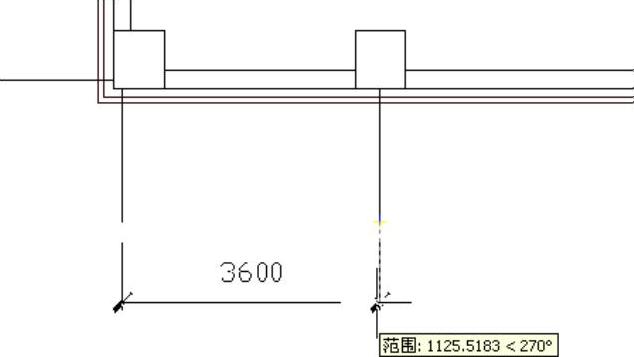

（2）选取菜单栏“标注”→“线性”命令，首先标注两条轴线的尺寸，如图12-43所示。

图12-43 线性标注

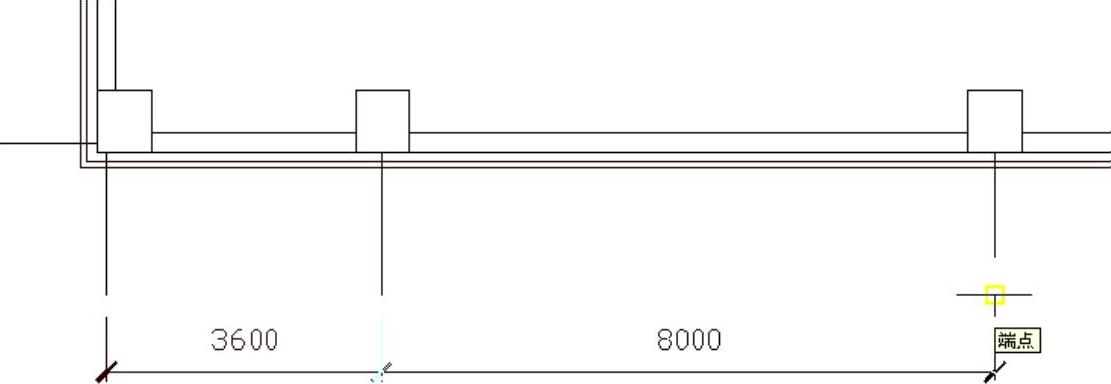

（3）选取菜单栏“标注”→“连续标注”命令，此时在屏幕中鼠标会直接与上一步骤中的基点相连，如图12-44所示。直接点取其他轴线上点即可完成快速标注。

图12-44 连续标注

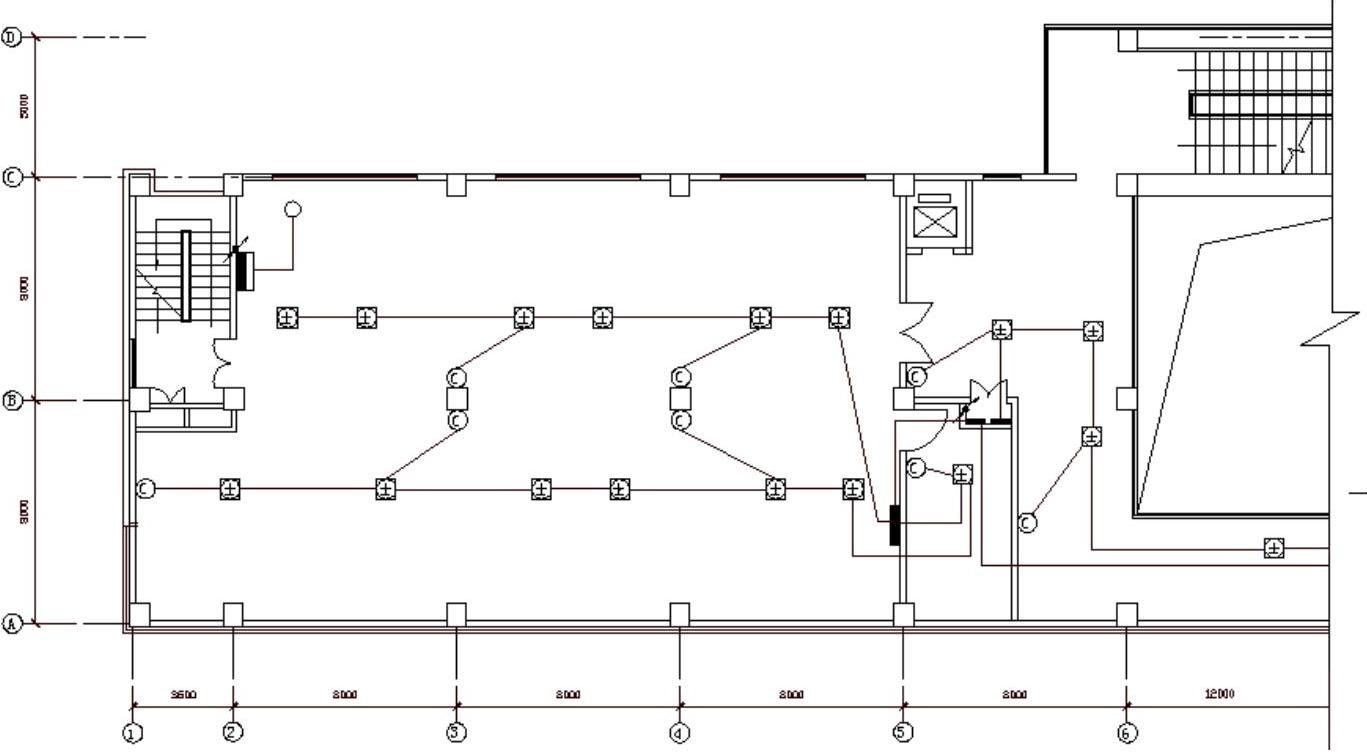

同理，可以标注其他的尺寸，结果如图12-45所示。

图12-45 尺寸的标注

注意

在开始使用连续标注前，首先标出一个尺寸，而且该尺寸必须是线性型尺寸、角度型尺寸等某一类型尺寸。在标注过程中用户只能向同一个方向标注下一个尺寸，不能向相反方向标注，否则会覆盖原来的尺寸。

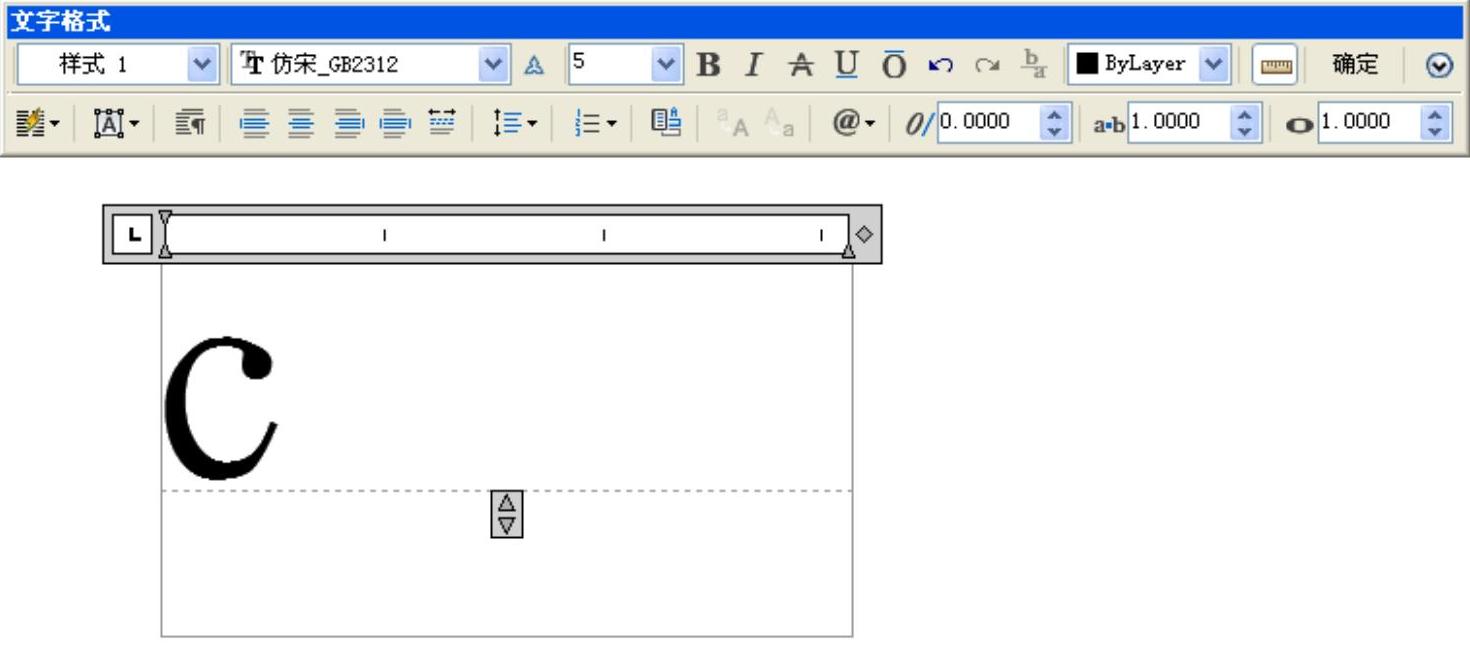

（4）标注轴线号。由于图中已经有了“温控与三速开关控制器”，将其稍加修改就可以成为轴线号。先将其放置到轴线端，然后用鼠标双击圆里面的文字“C”，弹出“编辑文字”对话框，如图12-46所示依次进行修改。最终结果如图12-47所示。

图12-46 编辑文字对话框

图12-47 轴线号的标注

◆选项说明

轴线号的标注方法在前几章已经讲述过了。读者可以有多种方法进行标注：一个就是利用“dt”命令制作轴线号；另一个就是直接绘制圆，书写文字，然后利用“移动”功能将文字移动到圆心位置。当然，在此就直接利用已有的结果进行简单地修改即可达到目的。
