14.2.4  绘制走线

14.2.4 绘制走线

窗户和外墙走线的画法同配电图，利用多线进行绘制，同样，这时可以设定3根墙线，偏移量分别设置为60、0和-60，绘制时将起始位置设置在中间，如图14-16所示。

命令:mline

当前设置:对正=无，比例=1.00，样式=WQ

指定起点或[对正（J）/比例（S）/样式（ST）]:st↙（选取多线样式）

输入多线样式名或[?]:zx（输入“走线”多线的名称）

当前设置:对正=无，比例=1.00，样式=WQ↙

指定起点或[对正（J）/比例（S）/样式（ST）]:j↙

输入对正类型[上（T）/无（Z）/下（B）]<无>:z↙（选取多线起点为无）

当前设置:对正=下，比例=1.00，样式=WQ

指定起点或[对正（J）/比例（S）/样式（ST）]:（选取窗户中点为起点，进行绘制）

绘制完走线后，结构平面图绘制完成，如图14-17所示，然后添加消防报警系统。

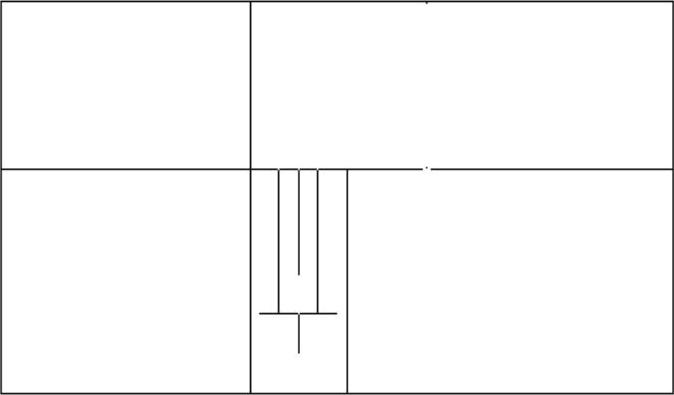

图14-16 3线的多线绘制

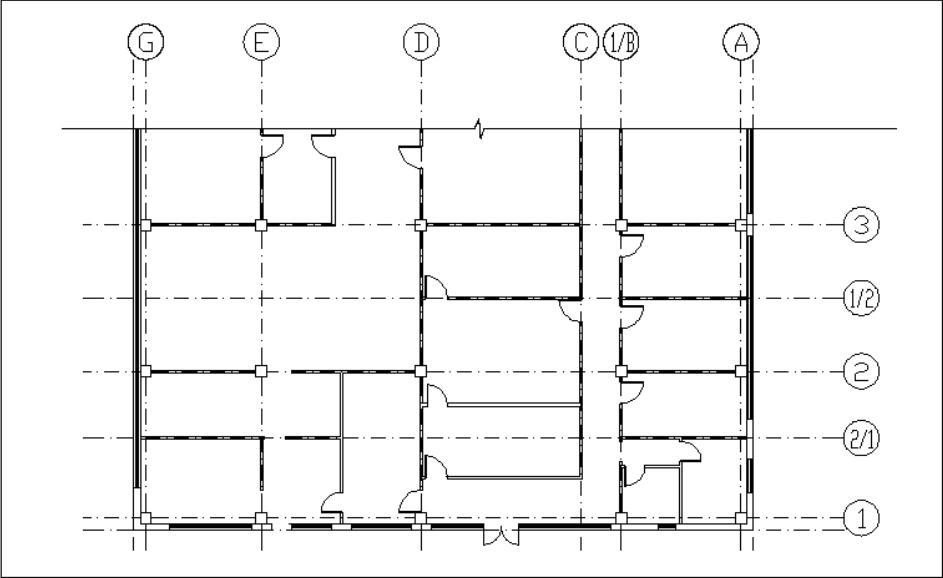

图14-17 绘制走线
