19.3.1  绘制配电箱出线口

19.3.1 绘制配电箱出线口

（1）新建“系统”图层，并将其设置为当前层。

（2）选取菜单栏“绘图”→“多线段”命令，或者在命令行中输入命令：

命令：pline

指定起点：（从第一区域的上角引出315°的追踪线，在其上确定起点，如图19-7所示）

指定下一点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W

指定起点宽度<0.000>：0.7

指定端点宽度<0.000>：0.7

指定下一点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：（启用正交命令，在下角45°追踪线上确定终点，如图19-8所示）

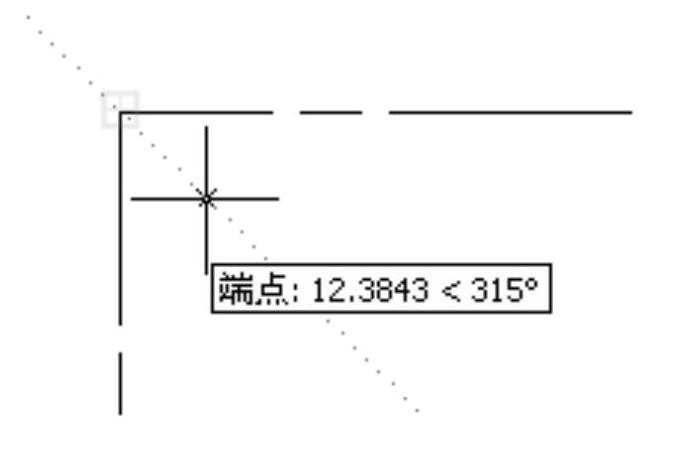

图19-7 指定多线段的起点

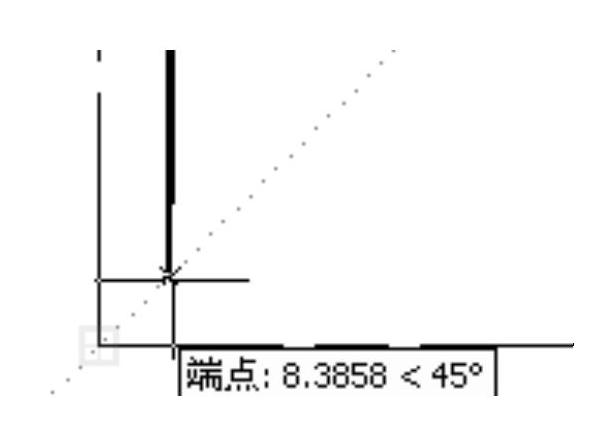

图19-8 指定多线段的终点

绘制出来的配电箱出线口如图19-9所示。

（3）同理可以绘制另外两区域中的配电箱出线口，绘制的最终图形如图19-10所示。

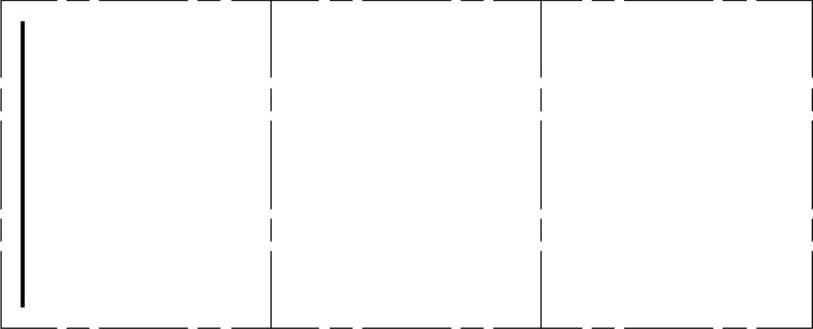

图19-9 配电箱出线口

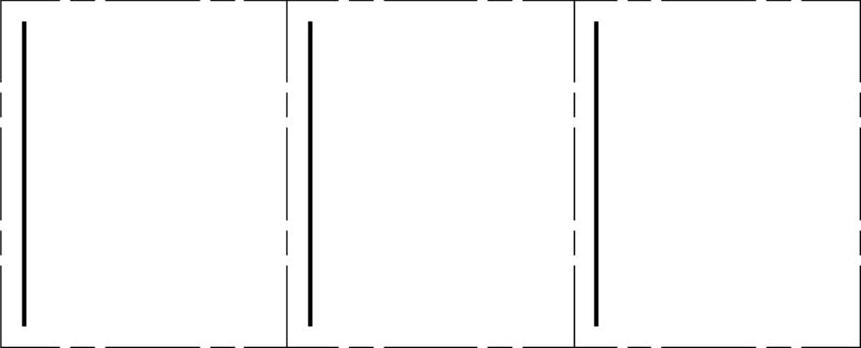

图19-10 总体出线口
