8.3.1  绘制窗户和门

将门窗图层设置为当前层。以轴线3-1和轴线3-2之间的左边墙体上的窗户为例，在轴线交点两侧800mm长处绘制一条水平线，将墙体截开，然后在轴线中间利用mline命令绘制窗户，多线的间距为120mm。即在多线样式中将偏移量设置为130和10，如图8-16所示。门的绘制比较简单，即在门的位置将墙线截断，然后插入1/4圆，半径为990mm，如图8-17所示，

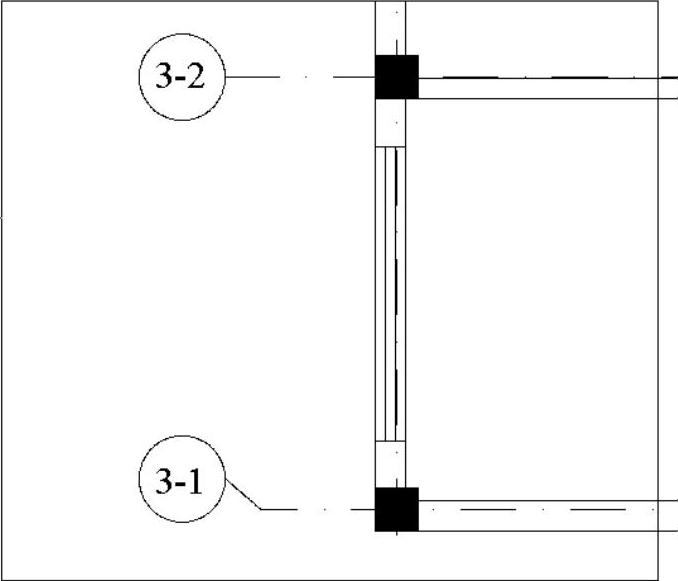

图8-16 绘制窗户

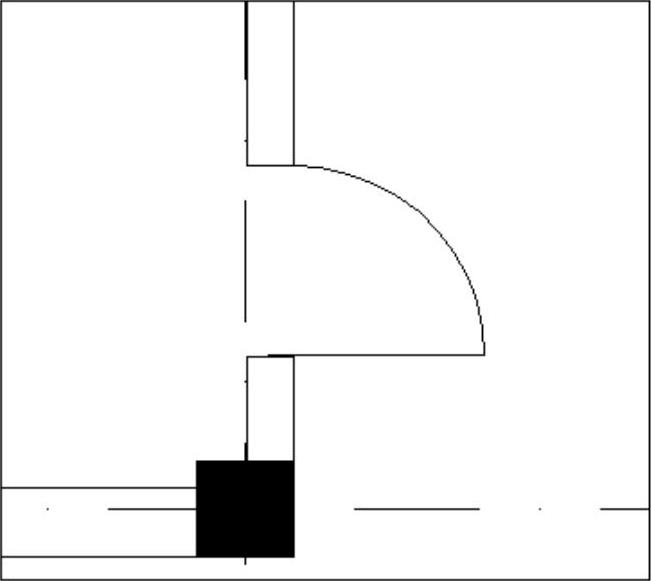

图8-17 绘制门

本图中门洞为1000mm宽。将窗户和门绘制完成后，图形如图8-18所示。
