13.4  室内设施的绘制

（1）将当前层转化为0层，即在0层上放置各种室内设施。

（2）选取菜单栏“工具”→“设计中心”，打开“设计中心”窗口。选取所需要的图块，放置到图形中，或者从第2章中绘制的图块库中直接选取，如图13-17所示。

（3）调整各个设施模块的大小，并通过移动，旋转等常用的命令将模块移动到所在位置，在此操作过程中需要用到捕捉和极轴追踪的功能，如图13-18所示。

经过整理的室内设施如图13-19所示。

图13-17 放置各种室内设施

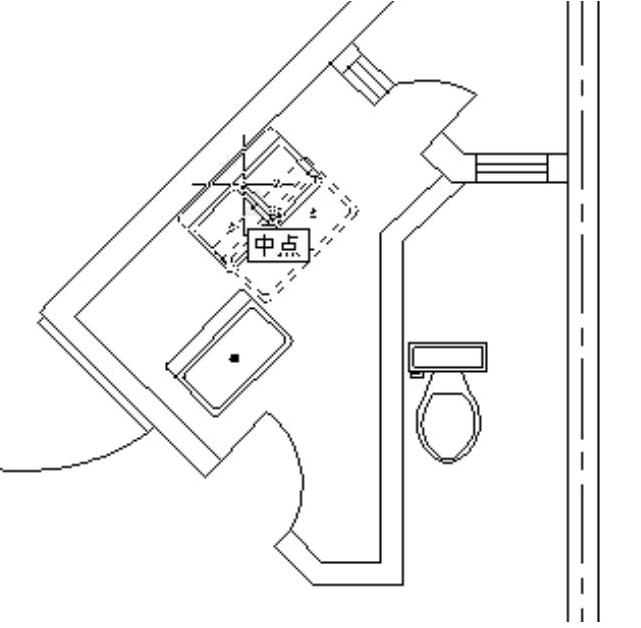

图13-18 调整模块

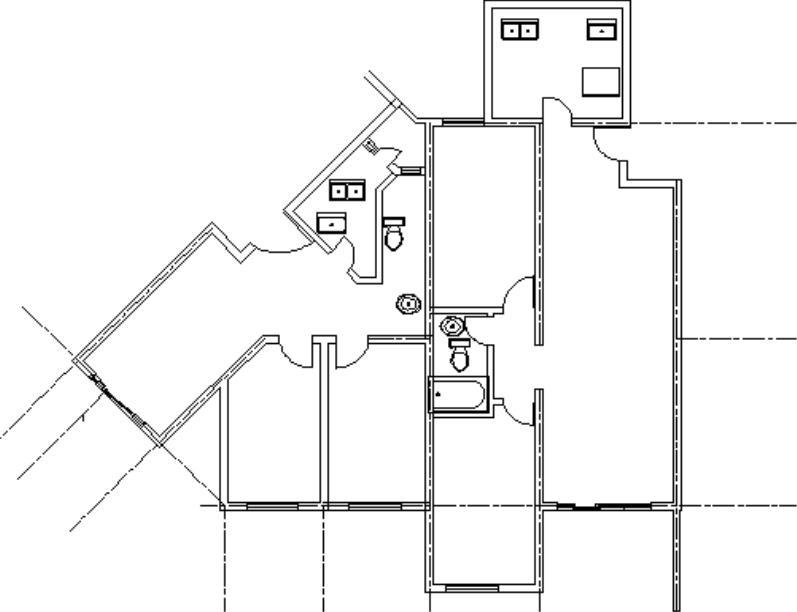

图13-19 调整后的设施

◆选项说明

在绘图过程中合理利用捕捉功能可以保证每一个细节部分都是准确无误的。十字线光标可以被强制性地准确定位在已存在实体特定点或特定位置上。而所谓极轴追踪功能可以自动跟踪记忆同一命令操作中光标所经过的捕捉点，从而以其中某一捕捉点的X或Y坐标控制用户所需要选择的定位点。
