13.7.4 绘制特殊灯具
2025年09月27日
13.7.4 绘制特殊灯具
对于一般的常用的灯具的表示图块，在“设计中心”都可以找到，但是诸如“防水防尘灯”等就需要自己动手绘制。这里主要讲述这种灯的绘制。

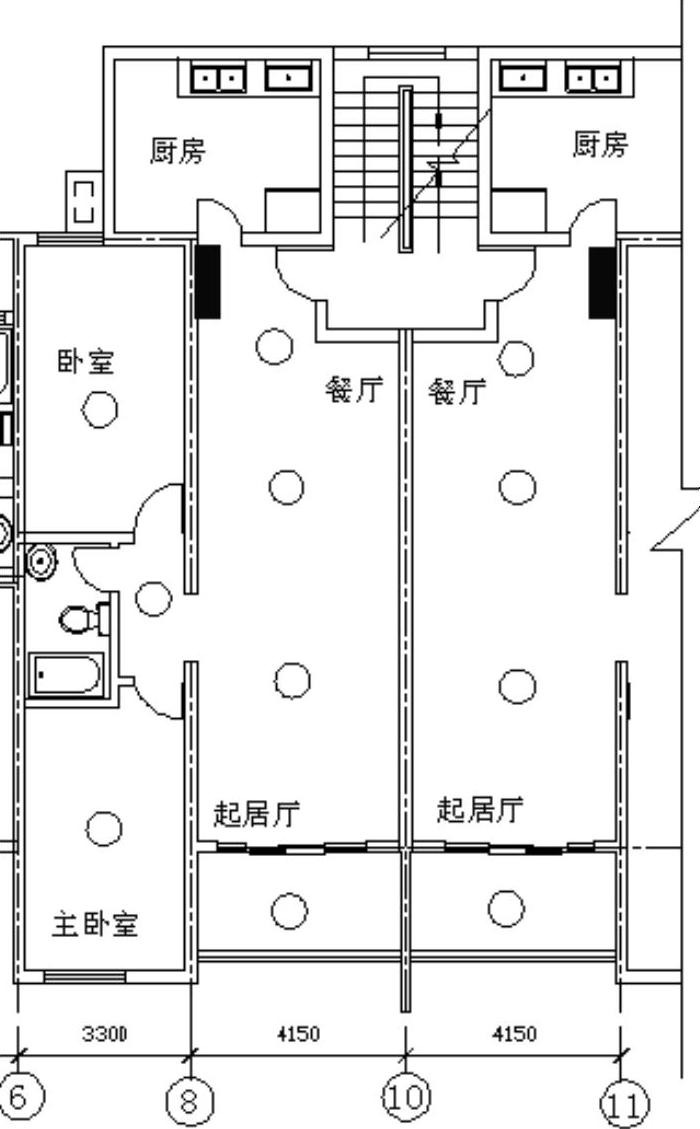

图13-35 插入照明灯具
图13-36 插入配电箱
（1）选取菜单栏“绘图”→“圆”→“圆心、半径”，命令，在空白区域先绘制一个圆，然后同样操作，在圆内部再绘制一个半径较小的圆，在此过程中要启用“捕捉”功能，这样就能自动捕捉到圆心，如图13-37所示。

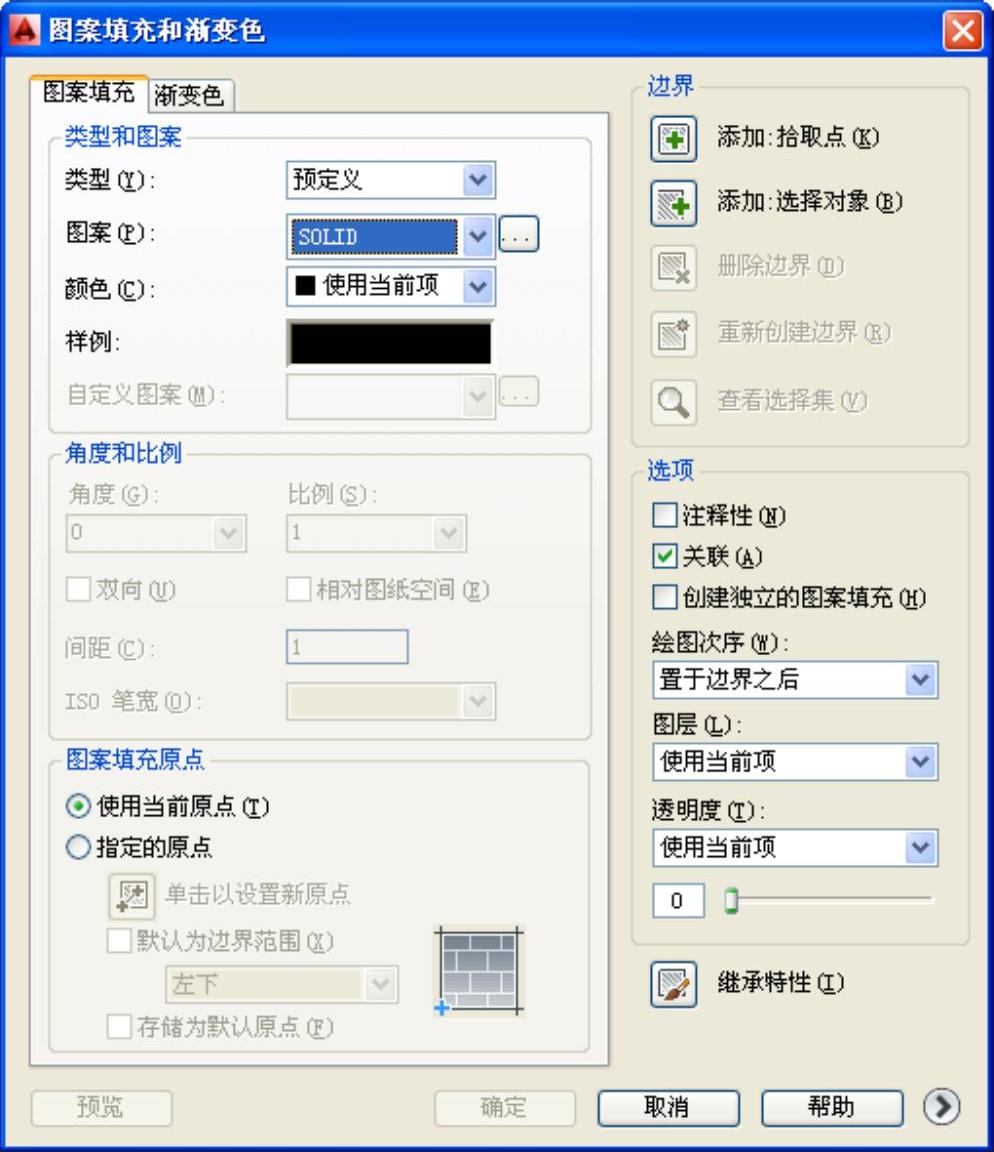

（2）选取菜单栏“绘图”→“图案填充”命令，打开“图案填充”对话框。图案类型选取“SOLID”，如图13-38所示。
图13-37 绘制圆
图13-38 “图案填充”对话框
单击“拾取点”按钮
，回到绘图区域，选中内部的小圆，然后回车，又重新回到“边界图案填充”对话框。单击“确定”按钮，此时图案填充完毕，如图13-39所示。
（3）等分外圆。选取菜单栏“绘图”→“点”→“定数等分”命令，或在命令行中输入：
命令：divide
选择要定数等分的对象:：（选取外圆）
输入线段数目或[块（B）]:8
（输入8的目的是为了在圆中有45°方向的等分点，这样可以连接成45°的斜线）

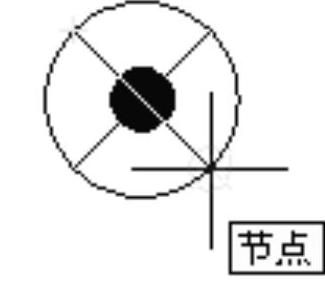

（4）连接45°方向的斜线，如图13-40所示。
图13-39 填充圆
图13-40 连接节点
